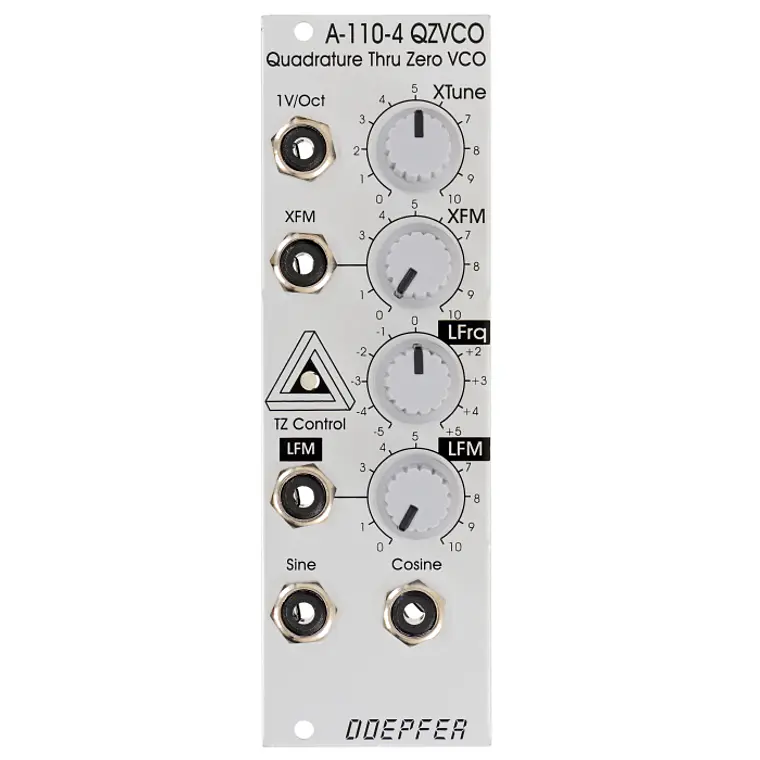

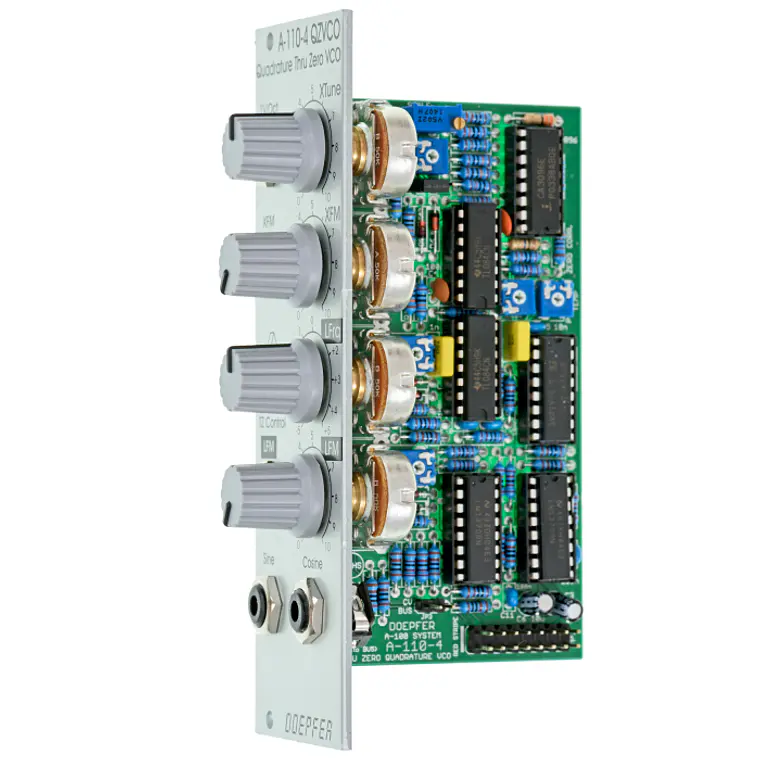

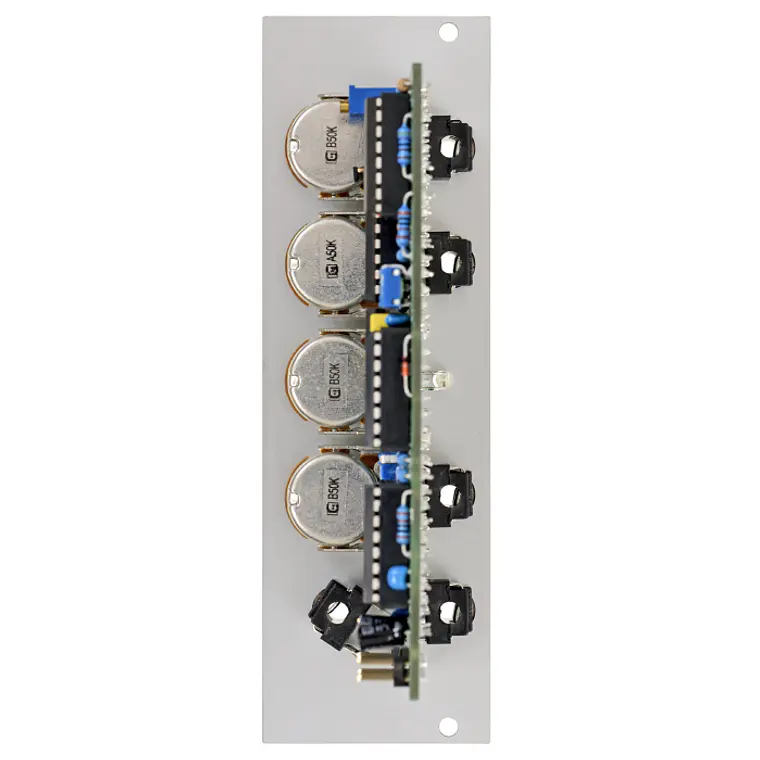

Doepfer A-110-4 Quadrature VCO
Ficha Técnica
Descripción
El A-110-4 es un denominado VCO de cuadratura (Quadrature VCO) a través de cero (Thru Zero). El término "cuadratura" significa en esta conexión que el oscilador (oscillator) emite simultáneamente formas de onda (waveforms) senoidales y cosenoidales (sine and cosine). El término "Thru-Zero" significa que incluso se generan frecuencias "negativas". Pero este es un término un poco engañoso ya que las frecuencias negativas realmente no existen. "Negativo" significa en esta conexión simplemente que las ondas senoidales/cosenoidales se detendrán cuando el voltaje de control lineal alcance 0V y continuarán en la dirección opuesta a medida que el voltaje de control lineal se vuelva negativo y viceversa.
El módulo tiene dos secciones de control: lineal y exponencial. * La sección exponencial consta del control XTune, la entrada 1V/Oct y la entrada XFM con el atenuador (attenuator) XFM correspondiente. El voltaje de control exponencial es la suma de estos tres voltajes. * La sección lineal consta del control LTune y la entrada LFM con el atenuador LFM correspondiente. El voltaje de control lineal es la suma de estos dos voltajes.
La principal ventaja del A-110-4 en comparación con otros VCOs a través de cero (Thru Zero VCOs) es que el diseño utiliza un núcleo senoidal/cosenoidal (sine/cosine core). Las ondas senoidales/cosenoidales no se derivan de otras formas de onda (por ejemplo, diente de sierra o triángulo) mediante la conformación de onda (waveshaping). Más bien, las ondas senoidales y cosenoidales son el núcleo del VCO, lo que da como resultado ondas muy puras con un mínimo de distorsión y armónicos (overtones).
