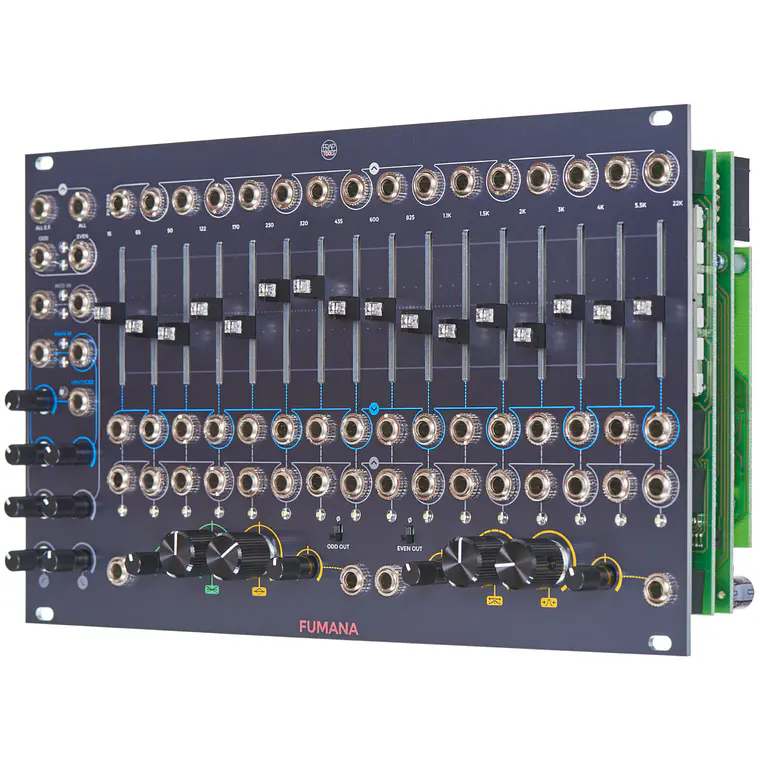

Frap Tools Fumana Dual 16 Bands Spectral Editor Modul

FUMANA es un banco de filtros dual (dual filter bank) totalmente analógico con varios controles para acceder a estas bandas de forma dinámica. Cada banco de filtros se compone de una matriz (array) de 16 filtros pasa banda (bandpass filters) independientes de 48dB/oct. Tener dos matrices de filtros idénticas permite usar una para análisis espectral (spectral analysis) (de una señal moduladora) y la otra para re-síntesis espectral (spectral re-synthesis) (de la señal principal).

Cada matriz se subagrupa en bandas pares e impares (numerándolas progresivamente del 1 al 16 de izquierda a derecha). Es posible aplicar diferentes señales a las bandas pares e impares, tanto para las matrices principales como para las moduladoras. Esto, junto con los 16 seguidores de envolvente (envelope followers) conectados a cada banda del banco de filtros modulador, y los 16 VCA conectados a cada banda del banco de filtros principal, permite que el FUMANA realice una transferencia espectral (spectral transfer) analógica simple de 16 bandas o dual de 8 bandas.

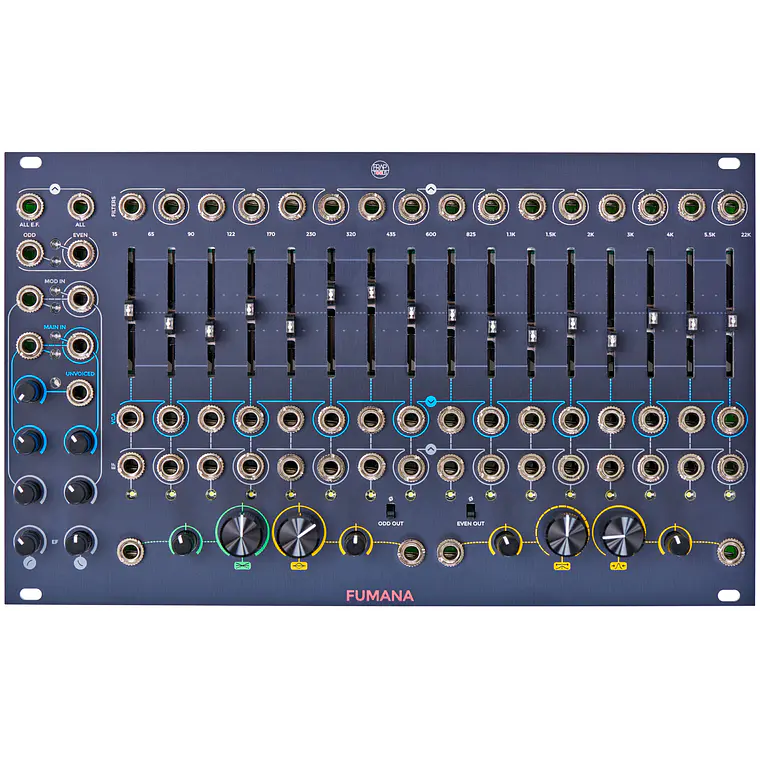

Mientras que la sección superior proporciona acceso a la salida directa de cada filtro principal, la sección inferior tiene 4 parámetros controlables por voltaje para gestionar dos funciones independientes para una edición espectral adicional: inclinación (tilt) y barrido paramétrico (parametric scan).

* La inclinación (tilt), como su nombre lo sugiere, inclina el espectro, sumando y restando amplitud a las 16 bandas, enfatizando las bandas bajas o altas, y atenuando las bandas altas o bajas: esto se gestiona solo con el potenciómetro verde.

* El barrido paramétrico (parametric scan), en cambio, funciona con tres parámetros: pico/muesca (peak/notch), selector de banda y ancho (width). Al igual que en un ecualizador paramétrico, donde es posible establecer la ganancia (gain) de pico/muesca, la frecuencia y la pendiente (slope), el FUMANA utiliza tres parámetros para establecer cuál es la banda central para realizar esta manipulación, luego si esa banda debe enfatizarse o atenuarse, y cómo se extiende esta acción a las bandas cercanas.

Además de las 16 salidas de paso banda (bandpass outputs), se proporcionan otras 4 salidas: la salida de todas las bandas (all bands output), la salida de todos los seguidores de envolvente (all envelope followers output), la salida de bandas impares y la salida de bandas pares. Estas dos tienen la opción de invertirse en fase con dos interruptores (switches), para obtener aún más combinaciones cuando se suman, tal vez/también con la "all bands output", usando, por ejemplo, el módulo 333.

Dado que una herramienta de transferencia espectral puede usarse como un "efecto tipo vocoder", el FUMANA proporciona una entrada para un ruido externo que puede usarse para sonidos sordos (fricativos/sibilantes) como palabras que contienen o comienzan con s, f, z, ch y otros sonidos fricativos ([s] [z] [ʃ] [tʃ] [dʒ] [ts] [ʂ] [f] [v] [ɸ] [θ] [ʒ] etc etc).

Guía del Usuario: Manual One
