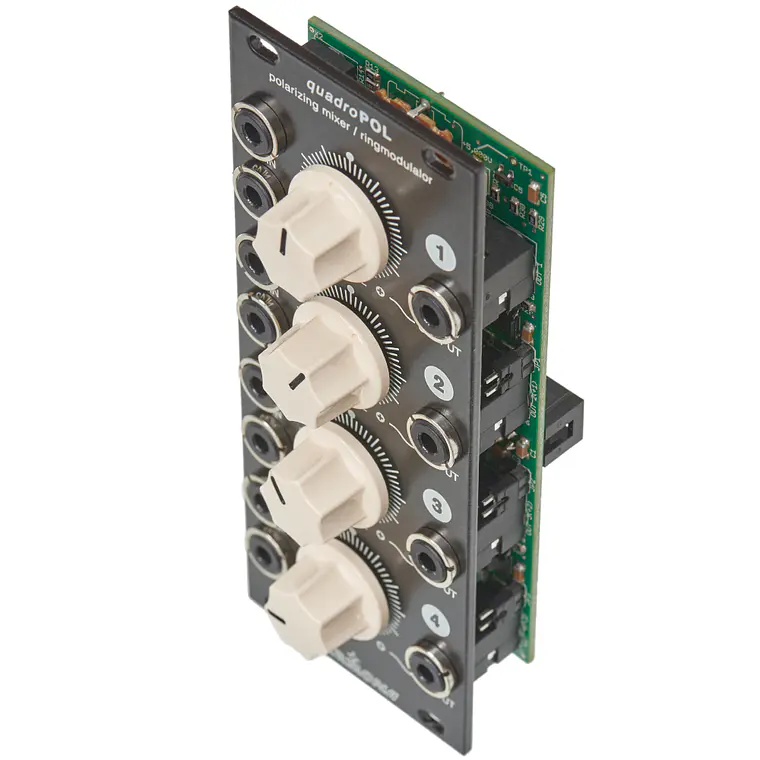

Vermona Modular quadroPOL

QuadroPol se compone de cuatro atenuadores (attenuators) controlables por voltaje, que también pueden emplearse como inversores, moduladores en anillo (ring modulators), VCAs o fuentes de CV (CV sources). Varios canales se pueden combinar para formar un mezclador (mixer).

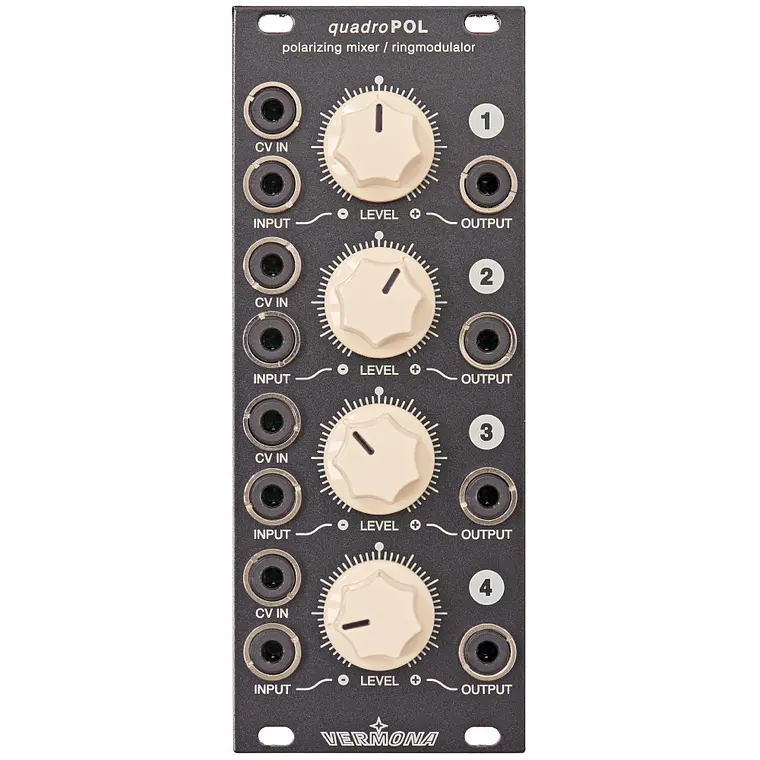

QuadroPol viene equipado con cuatro atenuadores idénticos. Cada uno de los circuitos cuenta con una entrada, un potenciómetro y un conector CV para ajustar el nivel, así como una salida. Con las perillas configuradas a la posición de las 12 en punto, las señales entrantes no pasan a través de los atenuadores. El punto cero es muy amplio y, por lo tanto, fácilmente alcanzable.

Al girar los potenciómetros hacia la derecha, los usuarios pueden abrir progresivamente los circuitos. Girar los elementos de control hacia la izquierda tiene básicamente el mismo efecto, pero con fase invertida. Gracias a las entradas CV, que tienen un rango operativo de -5 V a +5 V, los atenuadores también pueden controlarse a través de otros módulos. Esta característica permite a los usuarios emplear los circuitos como VCAs. El rango dinámico es de 80 dB.

Cuando se alimenta material de audio tanto a la entrada como al conector CV de un atenuador, este funciona como un modulador en anillo (ring modulator). Siempre que no haya cables conectados a las entradas, estas se normalizan a un voltaje fijo. Utilizando los potenciómetros de nivel, es posible cambiar las señales CV resultantes en el rango de -5 V a +5 V. Las salidas de los atenuadores se pueden interconectar mediante puentes (jumpers). Como resultado, es posible utilizar el Quadropol como un mezclador (mixer) de dos a cuatro canales.
