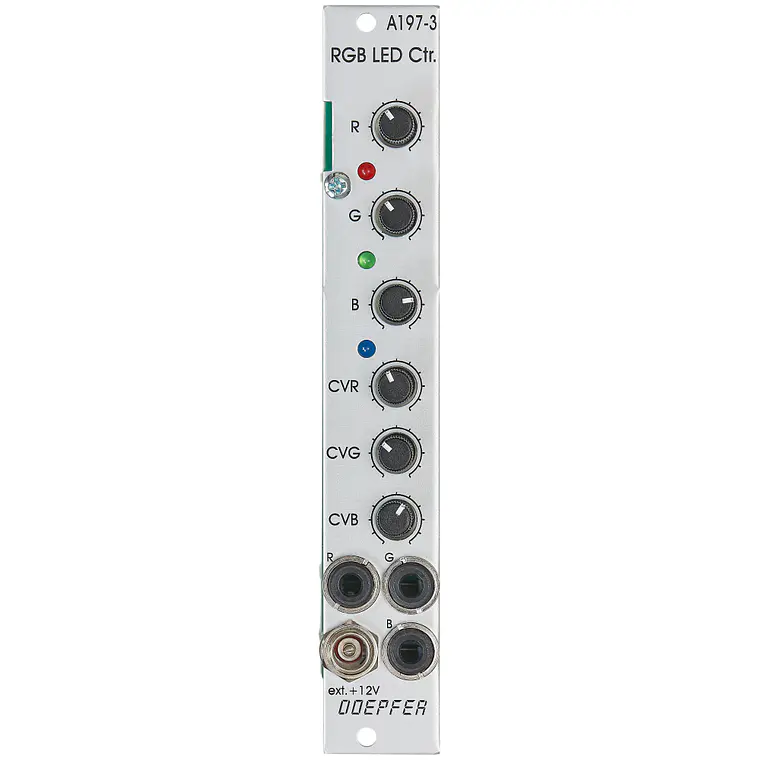

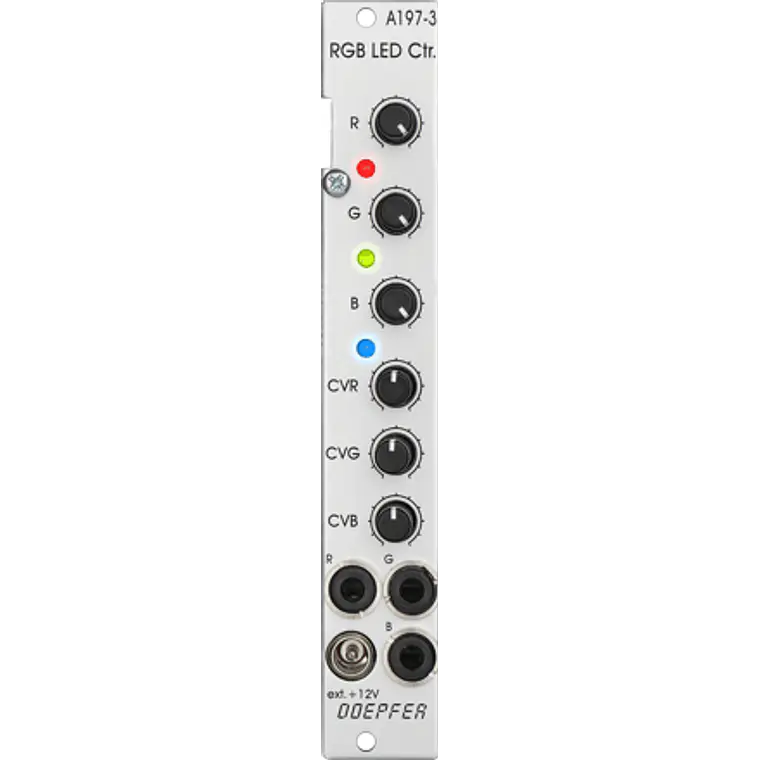

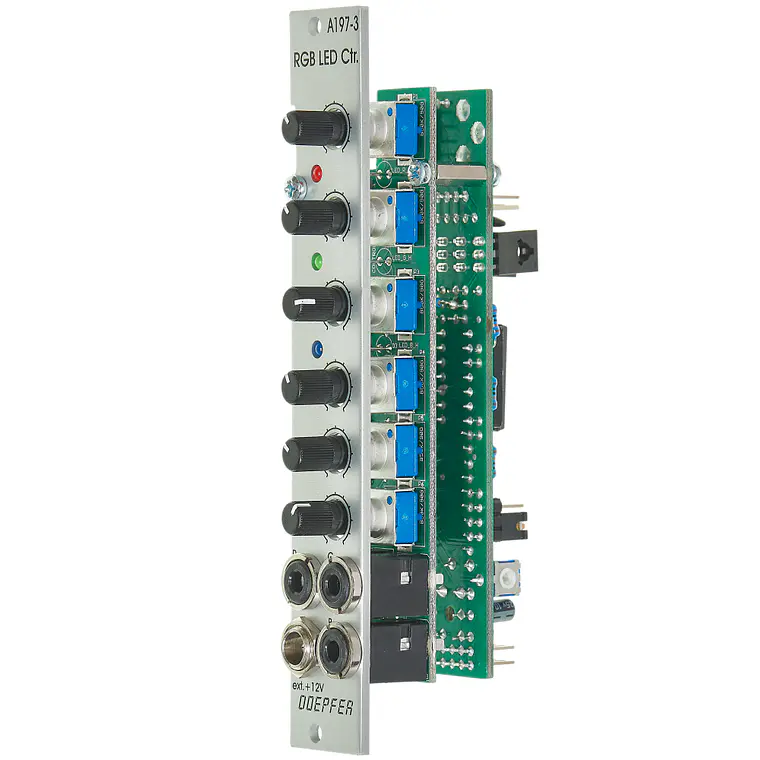

Doepfer A-197-3 RGB LED Controller

El Módulo A-197-3 es una unidad de control para tiras de LED RGB.

La tira de LED se pega, por ejemplo, a los bordes internos de las carcasas A-100P6/P9/PMS6/PMS9/PMS12 para iluminar los módulos y el *patching* (conexión de cables) de forma estática o dinámica. Especialmente durante eventos en vivo, la iluminación dinámica sincronizada con el sonido es un punto de atracción.

Cada color (rojo, verde, azul) dispone de un control manual para el brillo de fondo y una entrada CV (Control Voltage) con atenuador que permite el brillo dinámico controlado por otros voltajes de control del sistema modular. Por ejemplo, se pueden utilizar 3 envolventes que también controlan el volumen o el filtrado de los módulos de procesamiento de sonido. Pero incluso otras aplicaciones de control son posibles, como LFO (Oscilador de Baja Frecuencia), voltajes aleatorios, señales de *clock*/*gate*/*trigger* (reloj/compuerta/disparo), secuenciador, o Midi-to-CV (Midi a Voltaje de Control).

Estas son las características más importantes del módulo:

• Módulo de control para el control estático o dinámico de tiras de LED RGB con hasta 1m de longitud (hasta ahora solo se ha probado esta longitud; con una fuente de alimentación externa suficiente, tiras aún más largas no deberían ser un problema).
• Controles manuales para rojo, verde y azul (*potentiometers* pequeños sin perillas).
• Entradas CV (Control Voltage) con atenuadores para rojo, verde y azul (*potentiometers* pequeños sin perillas).
• Nota: Las entradas CV están diseñadas para señales CV (por ejemplo, generadores de envolvente, LFOs), no para señales de audio con procesamiento selectivo de frecuencia como consolas de iluminación.
• LED de control para cada color (dado que el comportamiento de los LEDs de control puede diferir del comportamiento de los LEDs utilizados en la tira, los LEDs de control deben tratarse solo como un indicador aproximado; no reflejan exactamente la iluminación de los LEDs en la tira).
• Suministro a través de la fuente de alimentación incorporada en la carcasa o suministro externo (adaptador de pared) para evitar el consumo de corriente adicional para las tiras de LED.
• Las tiras de LED no requieren una fuente de alimentación de alta calidad como las que están integradas en las carcasas A-100.
• El +12V externo se puede conectar a través de un *socket* (toma) en el panel frontal (es decir, la fuente adicional se encuentra fuera de la carcasa) o en el interior de la placa de circuito impreso (*pc board*) (es decir, la fuente adicional debe ser instalada dentro de la carcasa por el cliente).
• Corriente máxima requerida con tiras de LED RGB de 1m: alrededor de 800 mA @ +12V (los tres colores a brillo máximo).
• El borde superior izquierdo del panel frontal presenta un espacio para el paso del cable de la tira de LED. Por lo tanto, el módulo debe montarse en el borde izquierdo de la carcasa: superior izquierda si solo se utiliza el borde superior de la carcasa para pegar la tira de LED, central izquierda o inferior izquierda si la tira de LED se pega como una "U" invertida en tres bordes de la carcasa.
• La placa de circuito impreso está equipada con un *pin header* (conector de pines) que se utiliza para conectar la tira de LED estándar que viene con el módulo.
• Además, la placa de circuito impreso está equipada con un segundo *pin header* con rejilla de 1/10" que se puede usar para conectar otras tiras de LED que no sean del tipo estándar. Se incluye un conector hembra adecuado con cables de 30 cm de largo con extremos abiertos para cableado libre.
• El módulo es adecuado solo para tiras de LED con fuente de alimentación de 12V y ánodo común (+12V) con cables de 4 hilos (+12V/R/G/B).
• Se añade de forma gratuita una tira de LED RGB adecuada de 1m de largo. Debido a posibles problemas durante la instalación (por ejemplo, pegado/retirada o plegado inadecuado de la tira), no está cubierta por la garantía, pero debe tratarse como un complemento gratuito (*free add-on*).
• Una fuente de alimentación externa de 12V debe pedirse por separado si es necesaria (conector de 5.5/2.5 mm, positivo = centro).
