Doepfer A-157 Trigger Sequencer

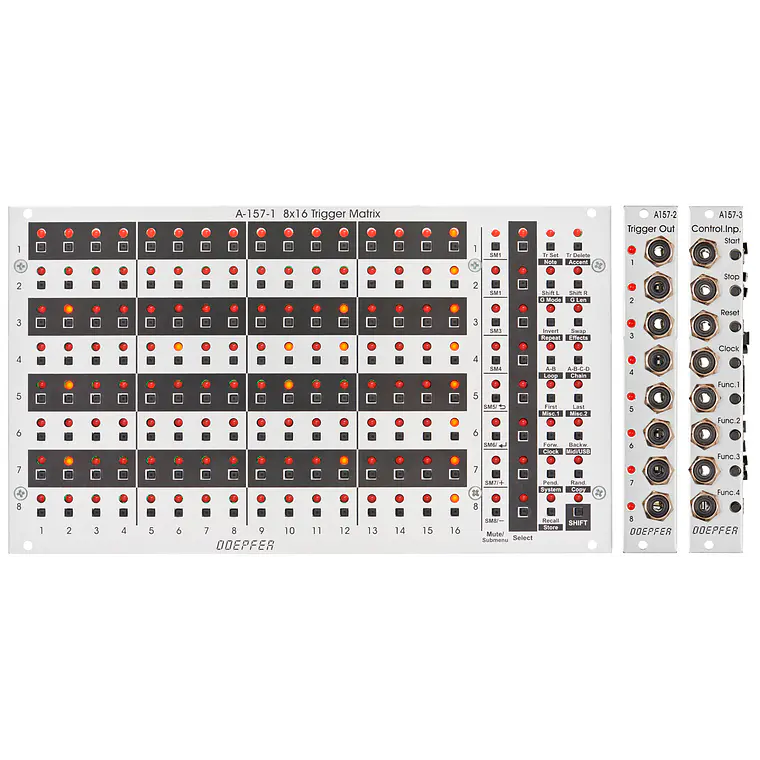

El sistema **A-157** es un subsistema de secuenciador de disparos (trigger sequencer) que genera ocho señales de disparo controladas por una matriz de botones y **LEDs** de 8x16.

Este subsistema se compone de tres módulos:

• A-157-1: Matriz de 8x16 botones/LEDs y botones de función.
• A-157-2: Módulo de salidas de disparo (Trigger Output).
• A-157-3: Módulo de entradas de control (Control Inputs).

A-157-1: Matriz de Control

El módulo **A-157-1** es el núcleo del subsistema. Se utiliza para activar o desactivar eventos de disparo en cada uno de los 16 pasos de las 8 filas. Además, los botones y **LEDs** de la matriz cumplen otras funciones, como establecer el primer y último paso de cada fila o gestionar la memoria de preajustes (presets).

Además de la matriz principal, este módulo incluye:

• Botones de Mute para cada fila (planeados también para submenús en futuras versiones de firmware).
• Botones de Selección (Select) para cada fila, utilizados para direccionar una o más filas en funciones posteriores (como desplazamiento o definición de pasos).
• Botones de función y LEDs: Las funciones se dividen en dos niveles; el segundo nivel se activa mediante el botón/LED **SHIFT**. Las funciones estándar están impresas en negro, mientras que las funciones **SHIFT** están impresas en negativo (texto blanco sobre fondo negro).

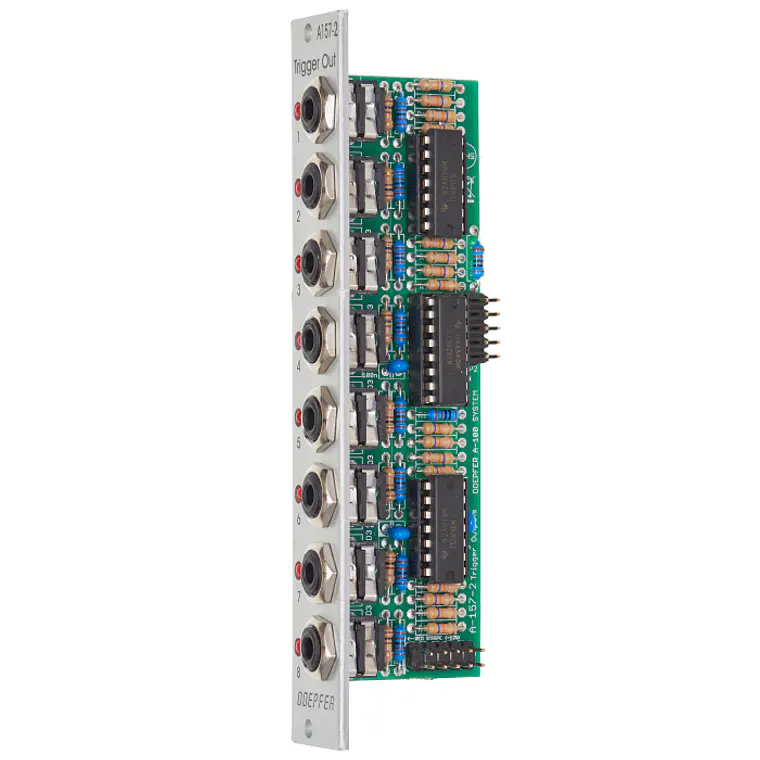

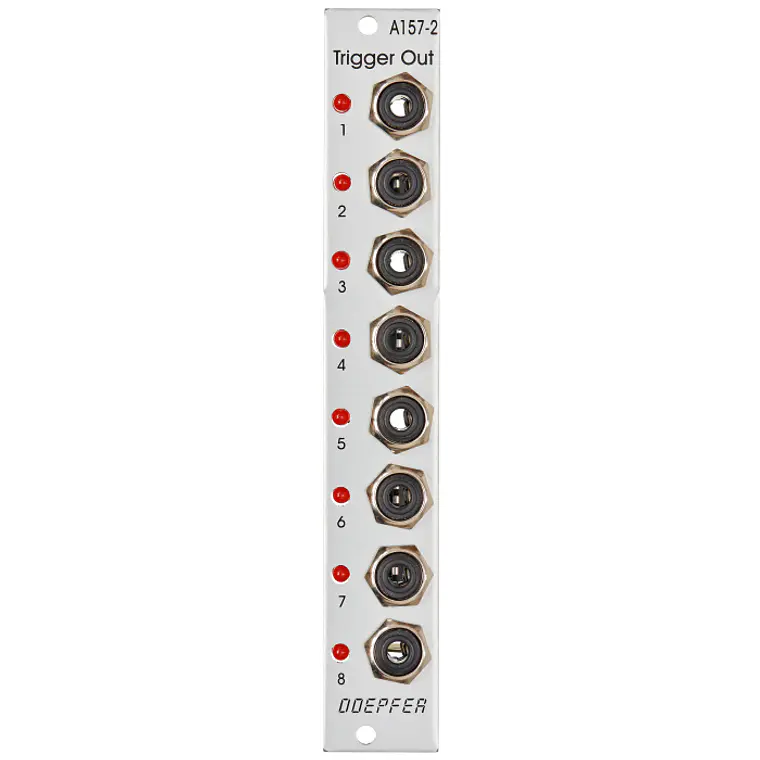

A-157-2: Salidas de Disparo

Este es el módulo de salida de disparos/compuertas (trigger/gate) que cuenta con 8 conectores y sus respectivos **LEDs**. El ancho de la señal de salida depende del ancho de la señal de reloj (clock) entrante. El nivel de voltaje de salida es controlado por software, ya que cada salida está equipada con un convertidor digital a analógico (**DAC**) independiente.

A-157-3: Entradas de Control

Este módulo es la unidad de control maestro para las funciones de **Start**, **Stop**, **Reset** y **Clock**. Además, cuenta con cuatro controles y entradas de función para futuras actualizaciones de firmware (como el desplazamiento de filas mediante señales externas). Cada función dispone de un botón manual y una entrada de control que requiere un voltaje de **+3V a +12V** para activarse.

Nota técnica importante para el A-157-3: El conector de pines **JP2** en la parte inferior de la placa (etiquetado como "START/STOP/RESET BREAKOUT") no se utiliza por ahora y está reservado para un futuro módulo de expansión. No conecte el JP2 al bus del sistema A-100; esto dañará los módulos y anulará la garantía.

Los tres módulos se conectan internamente mediante cables de cinta (ribbon cables) y pueden disponerse en diferentes configuraciones dentro del gabinete. El sistema se comercializa exclusivamente como un conjunto completo.
