Doepfer A-118-2 Noise / Random / T&H / S&H

El módulo A-118-2 genera las señales ruido blanco (white noise), ruido de color (colored noise), voltaje aleatorio continuo (continuous random voltage) y voltaje aleatorio escalonado (stepped random voltage).

La señal de ruido se genera 100% analógica mediante la amplificación del ruido de un transistor. El ruido blanco y el ruido de color se utilizan normalmente como fuentes de audio. Los voltajes aleatorios se utilizan habitualmente como voltajes de control (por ejemplo, para la frecuencia de un filtro o cualquier otro parámetro controlado por voltaje).

El A-118-2 le permite mezclar las cantidades relativas de ruido Red y Blue (componente de baja/alta frecuencia) en la salida de ruido de color.

Para el voltaje aleatorio continuo, se pueden ajustar la velocidad de cambio (Rate) y la amplitud (Level) del voltaje aleatorio. El voltaje aleatorio continuo se utiliza como fuente para la unidad S&H/T&H. El tipo de operación se puede configurar en S&H (Sample and Hold - Muestrear y Mantener) o T&H (Track and Hold - Rastrear y Mantener). Cuando se elige T&H, la señal de salida sigue a la señal de entrada siempre que la entrada Clock esté "alta". Tan pronto como la señal Clock cambia a "baja", se almacena el último voltaje. Cuando se elige S&H, la señal de entrada se muestrea en el flanco ascendente de la señal Clock. Para la señal Clock, se requiere una señal "digital" (por ejemplo, Clock, Gate, salida rectangular de un LFO). Se utilizan LEDs de doble color para indicar los voltajes aleatorios continuos y escalonados.

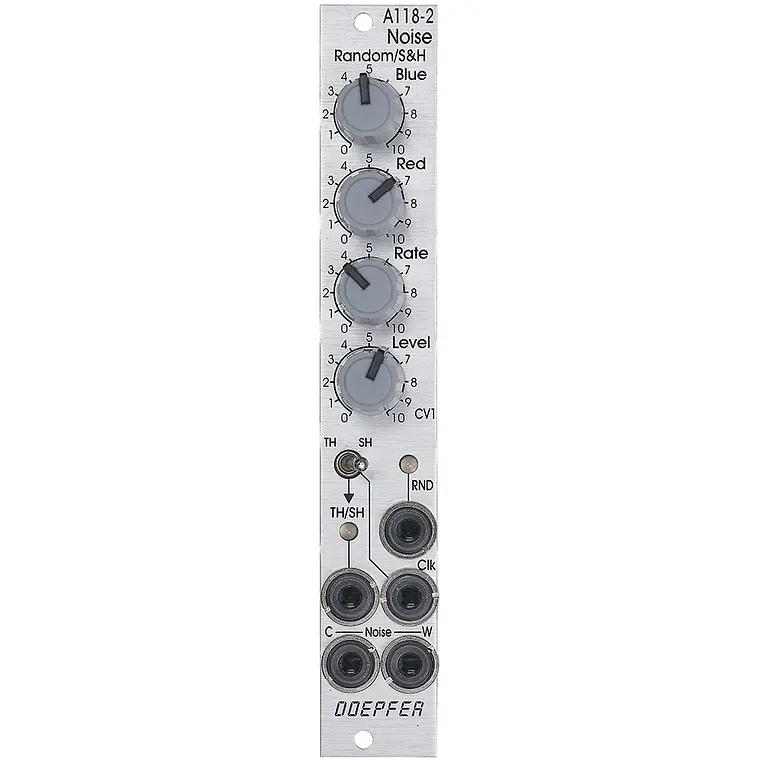

Controles: * Blue: proporción de las altas frecuencias en la salida de ruido de color. * Red: proporción de las bajas frecuencias en la salida de ruido de color. * Rate: velocidad de cambio del voltaje aleatorio continuo. * Level: amplitud del voltaje aleatorio continuo. * TH/SH: cambia entre T&H y S&H.

Entradas y salidas: * RND: salida de voltaje aleatorio continuo (con pantalla LED). * TH/SH: salida de voltaje aleatorio escalonado (con pantalla LED). * Clk: entrada Clock de la unidad S&H/T&H. * C Noise: salida de ruido de color. * W Noise: salida de ruido blanco.

Notas importantes: Después de encender, se tarda unos minutos hasta que se generan las dos señales de ruido y las señales aleatorias. ¡El módulo no está defectuoso si las señales no aparecen inmediatamente después de encender!

La función S&H/T&H se realiza mediante circuitos puramente analógicos (interruptor electrónico seguido de un condensador de retención y un búfer). En consecuencia, el voltaje de salida se desplaza un poco en el estado de retención porque el condensador se descarga por resistencias parásitas. El desplazamiento también depende de las condiciones ambientales como la humedad o la temperatura.

El nivel del voltaje aleatorio cambia con la configuración de los controles Blue y Red. Especialmente el control Red afecta el nivel del voltaje aleatorio (que se deriva del filtrado de paso bajo de la señal de ruido de color) porque el control Red cambia la proporción de las bajas frecuencias en la señal de ruido de color. El efecto del control Blue es mucho menor porque cambia la proporción de las altas frecuencias en la señal de ruido de color, las cuales son filtradas por el paso bajo del circuito aleatorio.
