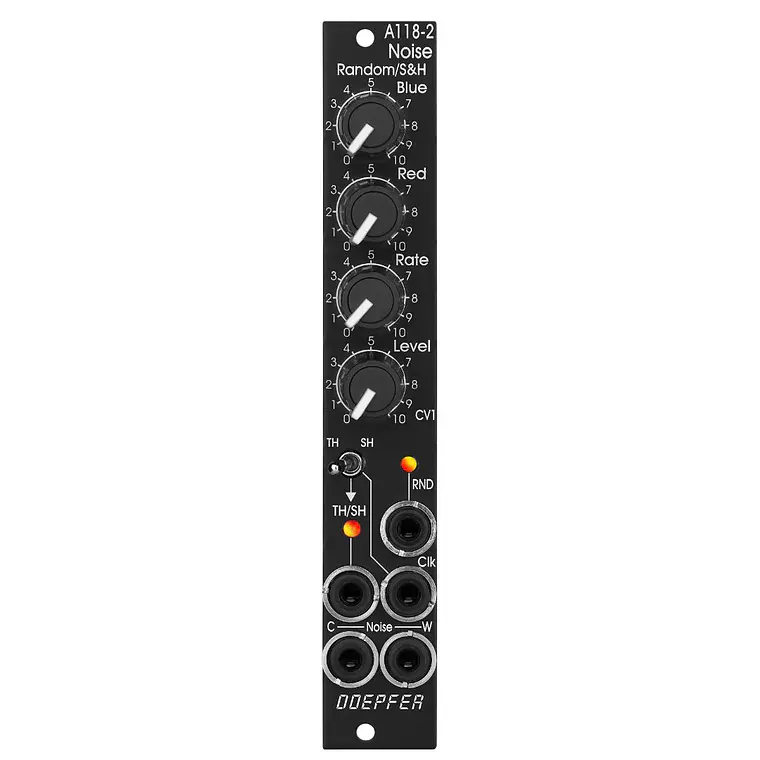

Doepfer A-118-2V Noise / Random / T&H / S&H Vintage Edition

El módulo A-118-2V genera las señales ruido blanco (white noise), ruido de color (colored noise), voltaje aleatorio continuo (continuous random voltage) y voltaje aleatorio escalonado (stepped random voltage).

La señal de ruido se genera 100% analógica mediante la amplificación del ruido de un transistor. El ruido blanco y el ruido de color se utilizan normalmente como fuentes de audio. Los voltajes aleatorios se utilizan habitualmente como voltajes de control (por ejemplo, para la frecuencia del filtro o cualquier otro parámetro controlado por voltaje).

El A-118-2V ofrece la capacidad de mezclar las cantidades relativas de ruido Rojo y Azul (componente de baja/alta frecuencia) en la salida de ruido de color.

Para el voltaje aleatorio continuo, se puede ajustar la tasa de cambio (Rate) y la amplitud (Level) del voltaje aleatorio. El voltaje aleatorio continuo se utiliza como fuente para la unidad S&H/T&H. El tipo de operación se puede configurar en S&H (sample and hold, muestreo y retención) o T&H (track and hold, seguimiento y retención).

Cuando se elige T&H, la señal de salida sigue a la señal de entrada siempre que la entrada Clock esté en "alto". Tan pronto como la señal de Clock cambia a "bajo", el último voltaje se almacena. Cuando se elige S&H, la señal de entrada se muestrea en el flanco ascendente de la señal Clock. Para la señal Clock se requiere una señal "digital" (por ejemplo, Clock, Gate, salida rectangular de un LFO). Se utilizan LED de doble color para indicar los voltajes aleatorios continuos y escalonados.

Controles:

• Blue: participación de las altas frecuencias en la salida de ruido de color
• Red: participación de las bajas frecuencias en la salida de ruido de color
• Rate: tasa de cambio del voltaje aleatorio continuo
• Level: amplitud del voltaje aleatorio continuo
• TH/SH: cambia entre T&H y S&H

Entradas y salidas:

• RND: salida de voltaje aleatorio continuo (con pantalla LED)
• TH/SH: salida de voltaje aleatorio escalonado (con pantalla LED)
• Clk: entrada Clock de la unidad S&H/T&H
• C Noise: salida de ruido de color
• W Noise: salida de ruido blanco

Notas importantes:

• Después de encender, se necesitan unos minutos hasta que se generen las dos señales de ruido y las señales aleatorias. ¡El módulo no está defectuoso si las señales no aparecen inmediatamente después de encender!
• La función S&H/T&H se realiza mediante circuitos puramente analógicos (interruptor electrónico seguido de un condensador de retención y un búfer). En consecuencia, el voltaje de salida deriva un poco en el estado de retención porque el condensador se descarga por resistencias parásitas. La deriva también depende de las condiciones ambientales como la humedad o la temperatura.
• El nivel del voltaje aleatorio cambia con la configuración de los controles Blue y Red. Especialmente el control Red afecta el nivel del voltaje aleatorio (que se deriva del ruido de color mediante un filtro de paso bajo) porque el control Red cambia la participación de las bajas frecuencias en la señal de ruido de color. El efecto del control Blue es mucho menor porque cambia la participación de las altas frecuencias en la señal de ruido de color, las cuales son filtradas por el paso bajo del circuito aleatorio.
