Doepfer A-105-4 Quad Poly VCF
Ficha Técnica
Descripción

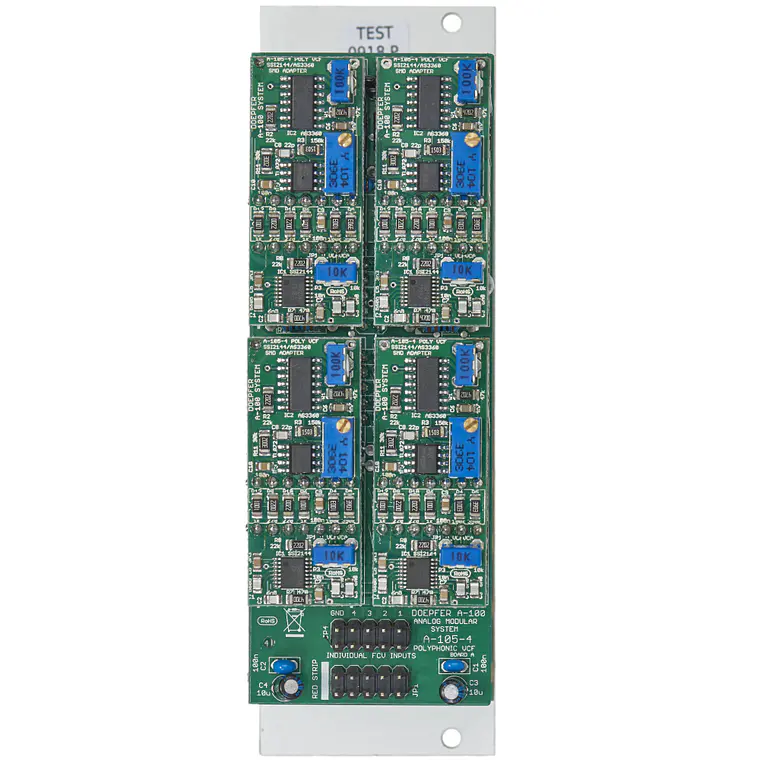

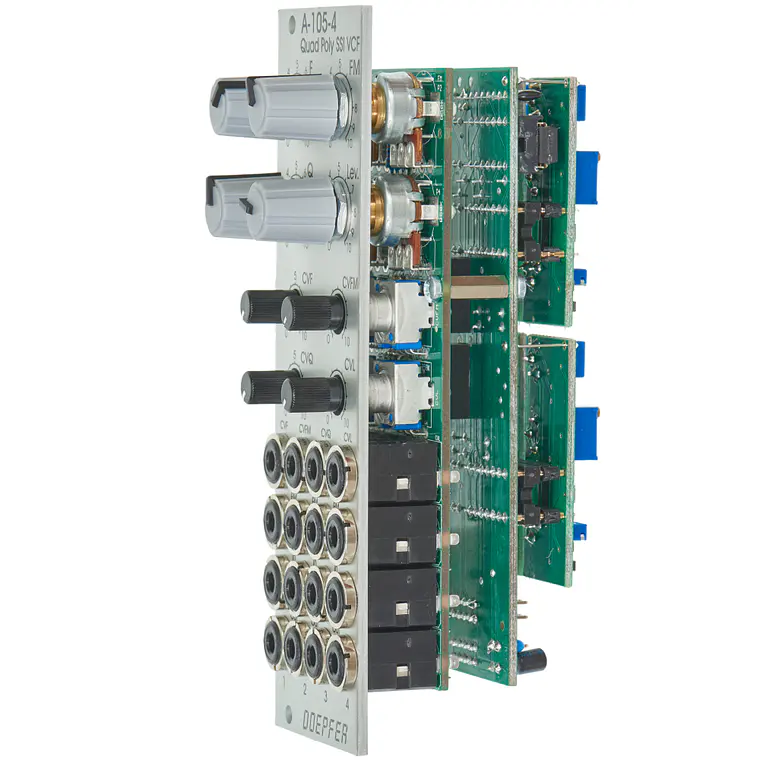

El A-105-4 es el primer filtro polifónico de Doepfer y contiene cuatro filtros pasa bajos (Lowpass filters) idénticos de 24dB (tipo SSM2044). Cuenta con controles manuales comunes y entradas de voltaje de control (CV inputs) con atenuadores disponibles para estos parámetros.

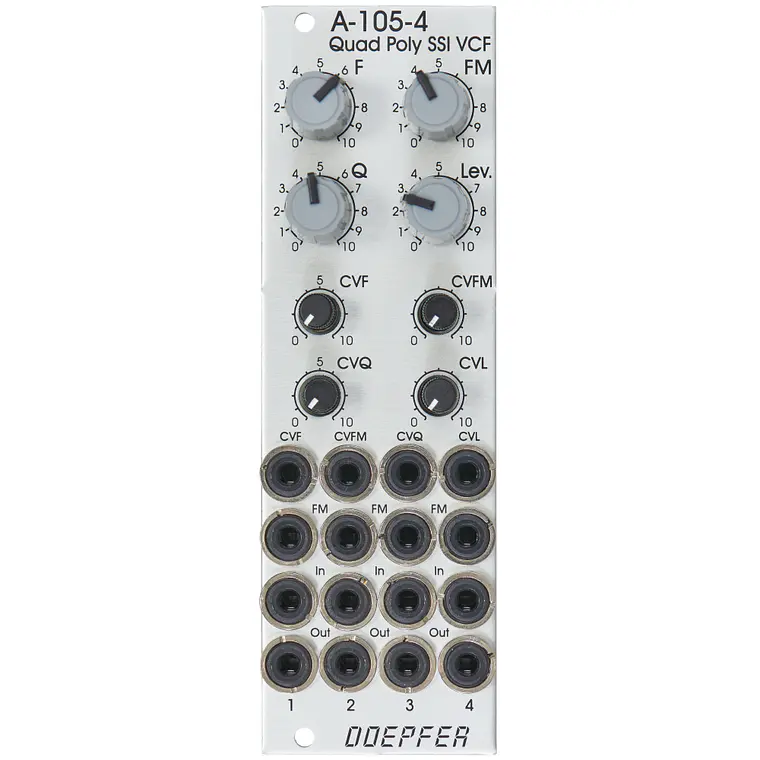

El módulo tiene los siguientes controles y entradas/salidas disponibles: * Frequency F (control manual) * Frequency Modulation Intensity FM (control manual) * Resonance Q (control manual) * Audio Input Level L (control manual) * Control CVF (atenuador para el voltaje de control de frecuencia, Frequency Control Voltage CVF) * Control CVFM (atenuador para el voltaje de control de modulación de frecuencia, Frequency Modulation Control Voltage VCFM) * Control CVQ (atenuador para el voltaje de control de resonancia, Resonance Control Voltage CVQ) * Control CVL (atenuador para el voltaje de control de nivel, Level Control Voltage CVL) * Socket CVF (voltaje de control de frecuencia, Frequency Control Voltage CVF) * Socket CVFM (voltaje de control de modulación de frecuencia, Frequency Modulation Control Voltage VCFM) * Socket CVQ (voltaje de control de resonancia, Resonance Control Voltage CVQ) * Socket CVL (voltaje de control de nivel, Level Control Voltage CVL) * Entrada FM 1 - 4 (FM Input 1 - 4) * Entrada de audio 1 - 4 (Audio Input 1 - 4) * Salida de audio 1 - 4 (Audio Output 1 - 4)
Cada filtro tiene disponible una entrada de FM separada, así como una entrada y salida de audio. La entrada FM se conecta típicamente a la salida del generador de envolvente asociado (por ejemplo, A-141-4). La cantidad de envolvente (envelope amount) para los cuatro filtros se controla mediante la perilla FM y la entrada CVFM por medio de cuatro amplificadores controlados por voltaje (VCAs) incorporados, los cuales son controlados por el control FM y la entrada CVFM. Esto también permite el control de voltaje de las cantidades de envolvente.
Además, es posible una modulación de frecuencia común para todos los filtros (por ejemplo, mediante un oscilador de baja frecuencia, LFO). Para esto se puede usar la entrada CVF con atenuador. El rango del control de nivel de entrada de audio (L) también permite el recorte/distorsión (clipping/distortion) con niveles de audio típicos de A-100 (por ejemplo, de A-111-4) en las entradas del filtro. Incluso este parámetro es controlable por voltaje, al igual que la resonancia (Q).
Aplicación: Parches polifónicos (cuatro VCFs con los mismos parámetros).
