Doepfer A-105-2v 24 dB Low Pass (SSI-Typ) Filter Vintage Edition
Ficha Técnica
HP:
4 HP
Descripción

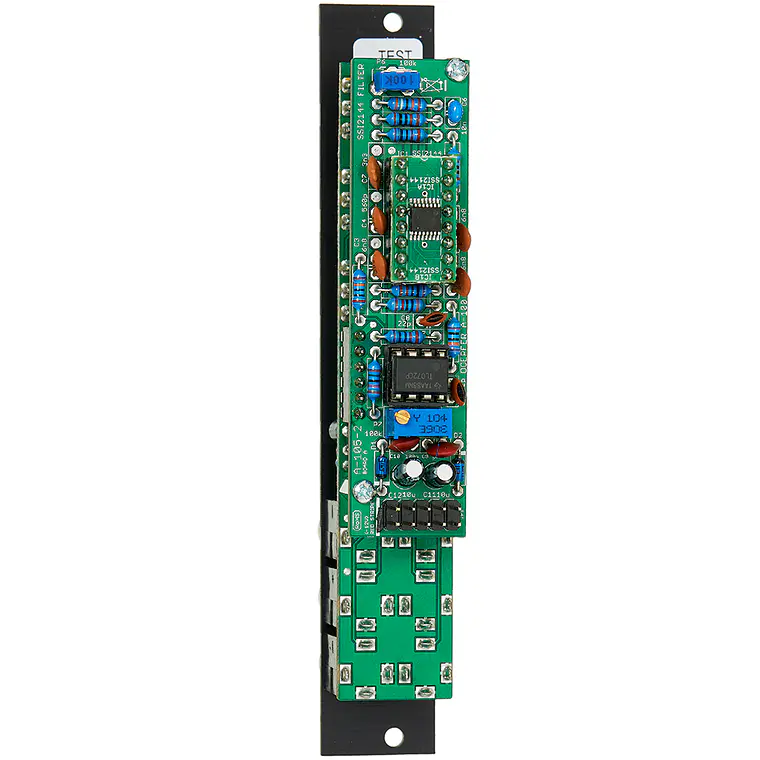

\El Módulo A-105-2V es un filtro pasa bajo (low pass filter) controlado por voltaje (voltage controlled) con una pendiente de 24dB/octava. Es el sucesor del A-105, el cual tuvo que ser descontinuado debido a que el circuito de filtro (filter circuit) SSM2044 se volvió obsoleto. El A-105-2 se basa en el SSI2144, que a su vez es el circuito sucesor del SSM2044. Las características de ambos módulos son casi las mismas. La principal diferencia es el ancho de panel frontal (front panel width) claramente reducido del A-105-2 (4HP en lugar de 8HP) y los cambios asociados en las posiciones de los controles y tomas (sockets). Además, el A-105-2 está equipado con 2 entradas de audio (audio inputs).\

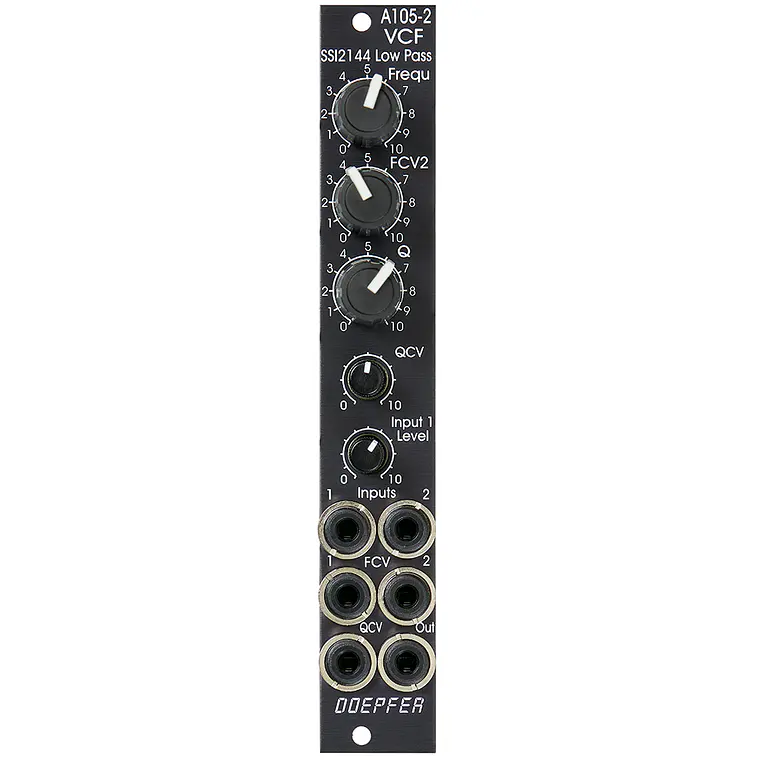

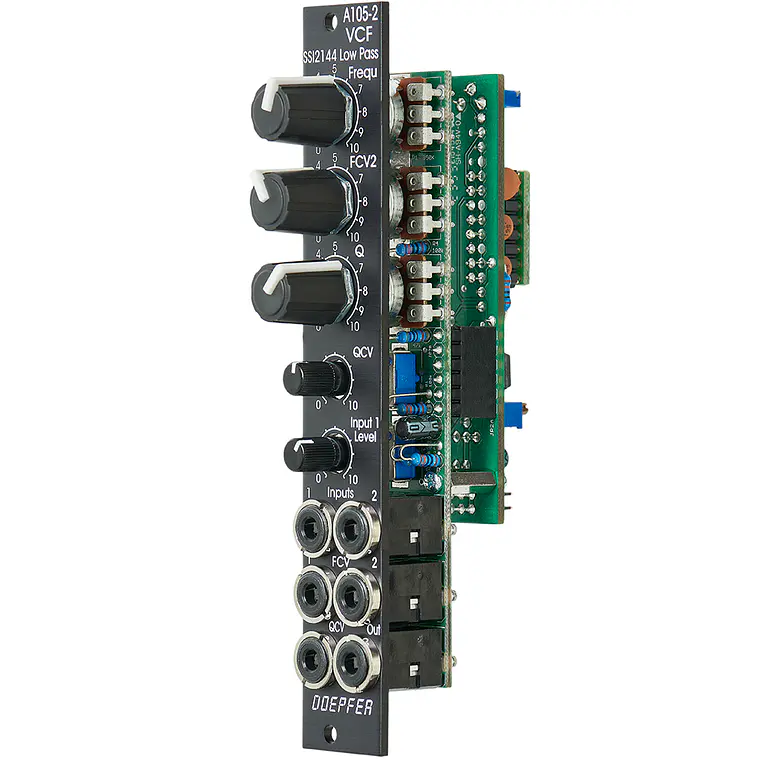

\El módulo dispone de los siguientes controles y entradas/salidas (in/outputs):
* Control Frequ: control manual de frecuencia
* Control FCV2: atenuador (attenuator) para el voltaje de control de frecuencia (frequency control voltage) aplicado a la toma FCV2
* Control Q: control manual de resonancia (resonance control)
* Control QCV: atenuador para el voltaje de control de resonancia aplicado a la toma QCV
* Control Input 1 Level: atenuador para la señal de entrada de audio (audio input signal) aplicada a la toma Input 1
* Toma Input 1: entrada de audio 1 (con atenuador)
* Toma Input 2: entrada de audio 2 (sin atenuador)
* Toma FCV1: voltaje de control de frecuencia 1 (sin atenuador, escala de aproximadamente 1V/oct)
* Toma FCV2: voltaje de control de frecuencia 2 (con atenuador)
* Toma QCV: voltaje de control de resonancia (con atenuador)
* Toma Out: salida de audio (audio output)\
\Notas técnicas:
* Rango de frecuencia (Frequency range): aproximadamente 15Hz ... 15 kHz
* Resonancia hasta autooscilación (self oscillation)
* Voltaje máximo de entrada (Max. input voltage) en Input 2 sin recorte/distorsión (clipping/distortion): aproximadamente 15Vpp
* Voltaje máximo de salida (Max. output voltage) sin recorte/distorsión: aproximadamente 15Vpp\
\Las señales de ambas entradas se mezclan antes de ser procesadas por el filtro. Esto ahorra un mezclador (mixer) externo para configuraciones pequeñas (small setups).\
