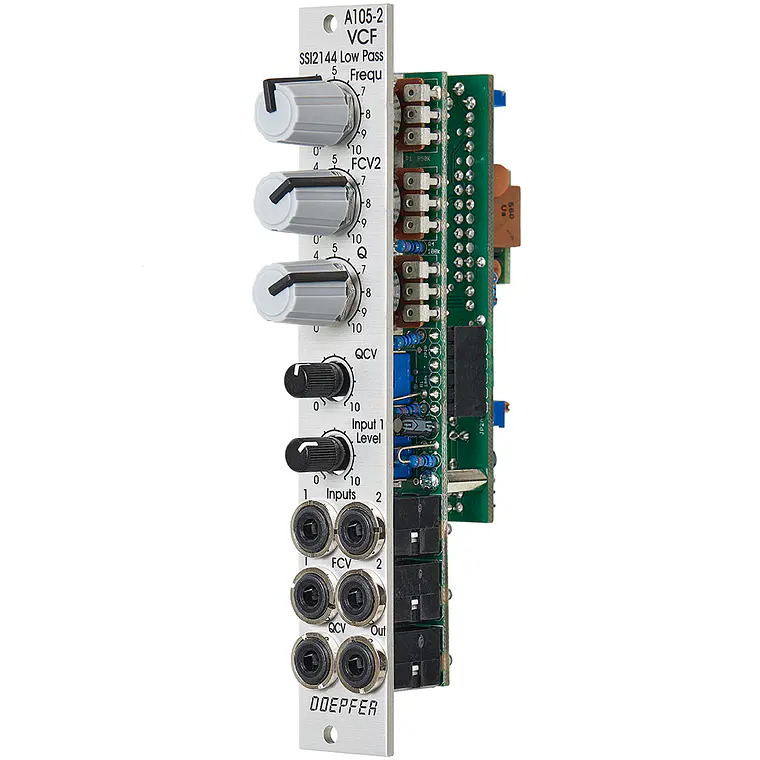

Doepfer A-105-2 24 dB Low Pass (SSI-Typ) Filter

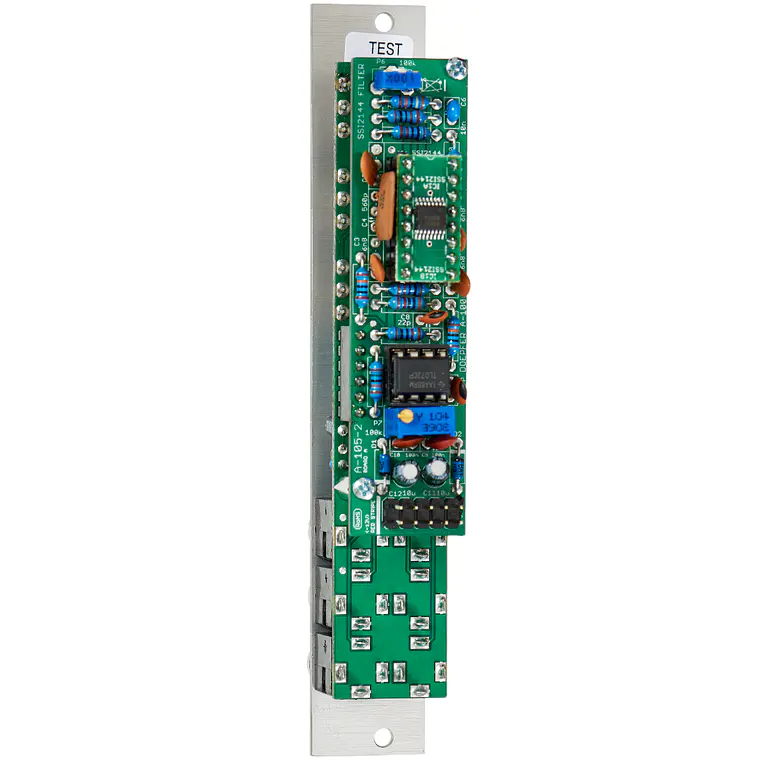

El módulo A-105-2 es un filtro (filter) pasa-bajos (low pass) controlado por voltaje (voltage controlled) con una pendiente (slope) de 24dB/octava. Es el sucesor del A-105, que tuvo que ser descontinuado debido al obsoleto circuito de filtro SSM2044. El A-105-2 se basa en el SSI2144, que a su vez es el circuito sucesor del SSM2044. Las características de ambos módulos son casi las mismas. La principal diferencia es el ancho del panel frontal claramente reducido del A-105-2 (4HP en lugar de 8HP) y los cambios asociados en las posiciones de los controles y zócalos (sockets). Además, el A-105-2 está equipado con 2 entradas de audio (audio inputs).

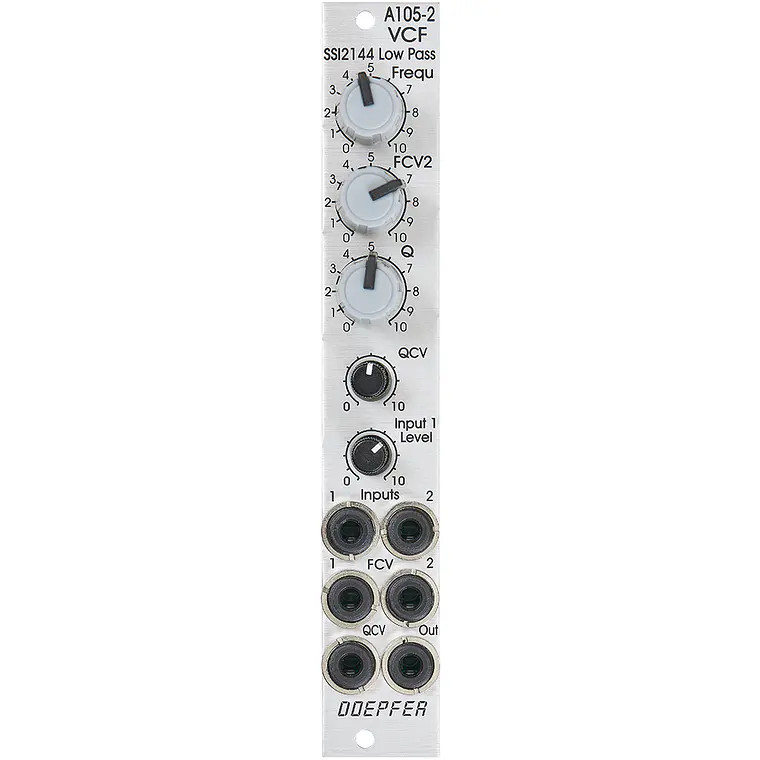

El módulo tiene los siguientes controles y entradas/salidas disponibles:

• Control Frequ: control manual de frecuencia (frequency control)
• Control FCV2: atenuador (attenuator) para el voltaje de control de frecuencia (frequency control voltage) aplicado al zócalo FCV2
• Control Q: control manual de resonancia (resonance control)
• Control QCV: atenuador para el voltaje de control de resonancia aplicado al zócalo QCV
• Control Input 1 Level: atenuador para la señal de entrada de audio aplicada al zócalo Input 1
• Zócalo Input 1: entrada de audio 1 (con atenuador)
• Zócalo Input 2: entrada de audio 2 (sin atenuador)
• Zócalo FCV1: voltaje de control de frecuencia 1 (sin atenuador, escala de aproximadamente 1V/oct)
• Zócalo FCV2: voltaje de control de frecuencia 2 (con atenuador)
• Zócalo QCV: voltaje de control de resonancia (con atenuador)
• Zócalo Out: salida de audio (audio output)

Notas técnicas:

• Rango de frecuencia (Frequency range): alrededor de 15Hz ... 15 kHz
• Resonancia hasta auto-oscilación (self oscillation)
• Voltaje máximo de entrada en Input 2 sin recorte/distorsión (clipping/distortion): alrededor de 15Vpp
• Voltaje máximo de salida sin recorte/distorsión: alrededor de 15Vpp

Las señales de ambas entradas se mezclan antes de ser procesadas por el filtro. Esto ahorra un mezclador externo (external mixer) para configuraciones pequeñas (small setups).
