Analogue Systems RS-35N External Processor (Dual Bus)

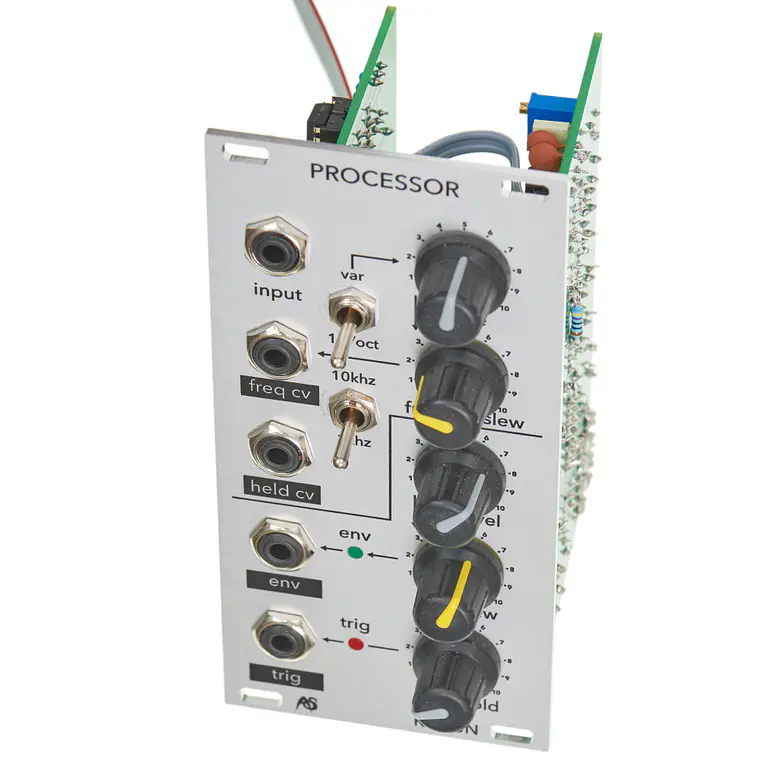

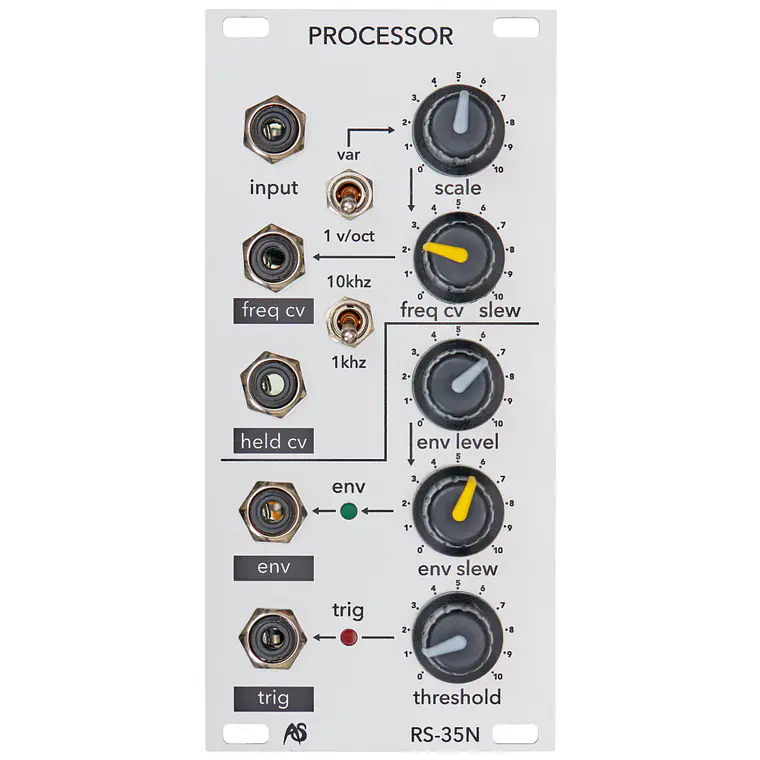

El Procesador Externo RS-35N contiene tres circuitos para la extracción de voltajes de control (control voltages) a partir de una señal de audio: un generador de frecuencia a voltaje (frequency-to-voltage generator), un generador de nivel a voltaje (level-to-voltage generator) y un generador de disparo (trigger generator). Cuenta con un nuevo panel frontal (faceplate).

* Frecuencia a Voltaje (FREQ-V): Este circuito de la circuitería RS-35 también es conocido como "conversor de tono a voltaje" (pitch-to-voltage converter). Analiza una señal de audio y crea un voltaje de control dependiente de la frecuencia. Cuanto mayor sea la frecuencia, mayor será el voltaje. La entrada acepta señales de ±10V. El control V-Slew puede suavizar los cambios bruscos en la señal de salida, creando un portamento de hasta 2 segundos de duración.

* El interruptor "V-range" determina el rango de voltaje en la salida. En el modo 1V/oct generará un voltaje de control con una característica de 1V/octava y un rango de -4V a 3V. En el modo VARY, el control "vary depth" establece el rango de conversión de 0V a 0.5V/oct. En este modo, el rango de voltaje en la salida es de -10V a 6V.

* El interruptor "F-Range" establece el rango de frecuencia a analizar. "kHz" convierte frecuencias de 20Hz a 1,2kHz con una precisión (accuracy) superior al 1%. "10kHz" convierte frecuencias de 100Hz a 10kHz con una precisión superior al 2%.

* HELD-V: Sin una señal de entrada, el voltaje no caerá a cero, sino que se mantendrá hasta que se genere el siguiente disparo (trigger) por la sección correspondiente (ver más abajo). La precisión es del 5% en bajos profundos (20Hz a 100 Hz) y del 1% en el rango de 100Hz a 1,2kHz. En el modo 10kHz del circuito FREQ-V, la precisión es constantemente del 2% en todo el rango de 10kHz.

* Nivel a Voltaje (LEVEL-V): Esta unidad es comúnmente conocida como "seguidor de envolvente" (envelope follower). Produce un voltaje de control que depende de la amplitud (amplitude) de la señal de audio. Un LED muestra la actividad. Los saltos bruscos en la señal pueden suavizarse con el control LV-SLEW (máx. 1s). LV-LEVEL controla el nivel de salida de 0V a 10V.

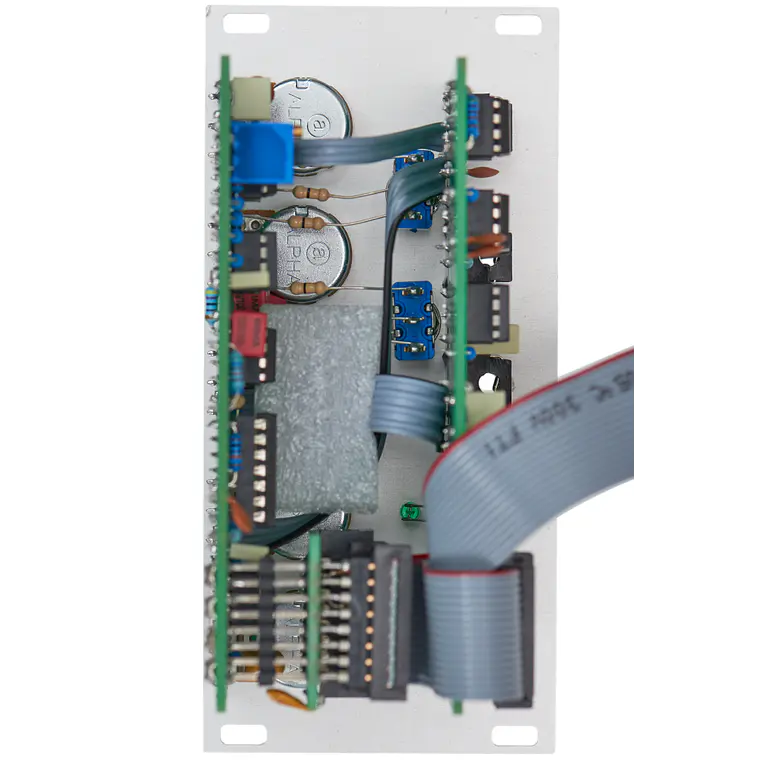

* DISPARO (TRIGGER): Se genera una onda de pulso (pulse wave) de 5V a partir de la señal de audio en el rango entre 1Hz y 10kHz. La sensibilidad (sensitivity) del circuito se ajusta con el control TRIG-SENSE.Esta versión Dual Bus incorpora dos conectores de alimentación (power connectors), lo que significa que puede conectarse directamente a un sistema modular Analog Systems o Doepfer. Ya no son necesarios los adaptadores (adapters).
