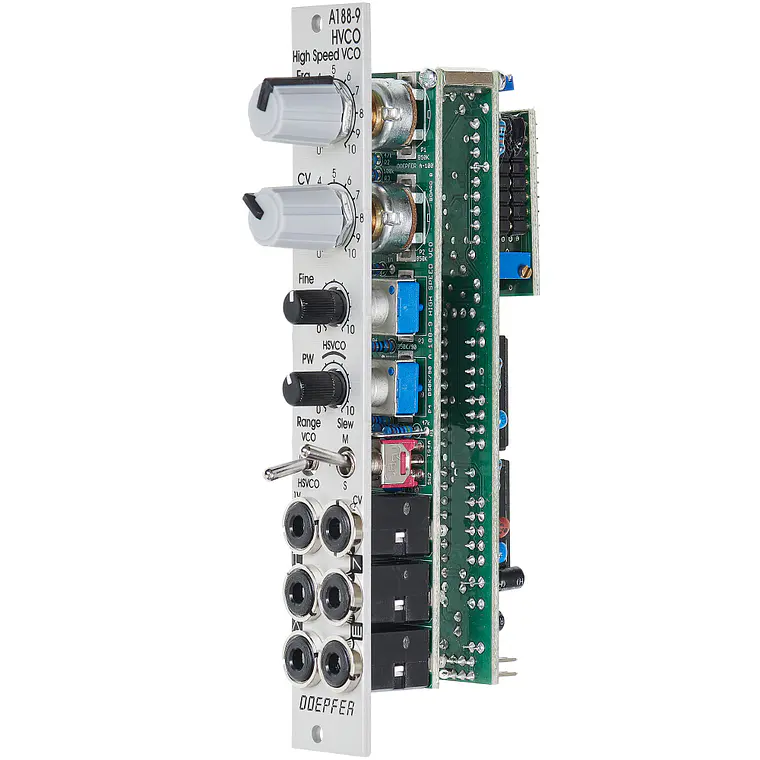

Doepfer A-188-9 High Speed VCO / Audio VCO
Ficha Técnica
HP:
4 HP
Descripción
\El módulo A-188-9 es un llamado VCO de alta velocidad (high speed VCO) que rastrea perfectamente la escala de 1V/oct en el rango de frecuencia de aproximadamente 15kHz a 500 kHz. Su aplicación principal es la conducción exacta de módulos BBD (A-188-1/2) para generar sonidos realizados mediante la llamada síntesis Karplus-Strong. Pero incluso en cooperación con otros módulos que presentan entradas de alta velocidad (por ejemplo, ruido digital (digital noise), retardo (delay), divisor de frecuencia (frequency divider)), el A-188-9 tiene sentido.\

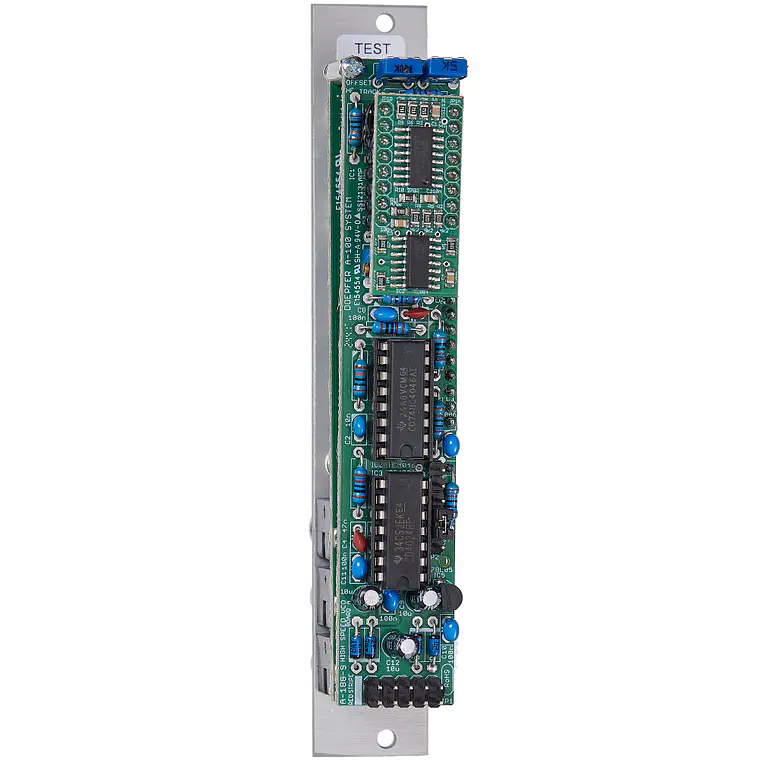

\En principio, el módulo está hecho de un VCO de audio de precisión seguido de una unidad PLL (Phase Locked Loop) que multiplica la frecuencia del VCO de audio por 32. Por lo tanto, el módulo también se puede usar como un VCO de audio, ya que presenta las formas de onda estándar: diente de sierra (sawtooth), triangular (triangle) y rectangular (rectangle) con ancho de pulso (pulse width) ajustable.\

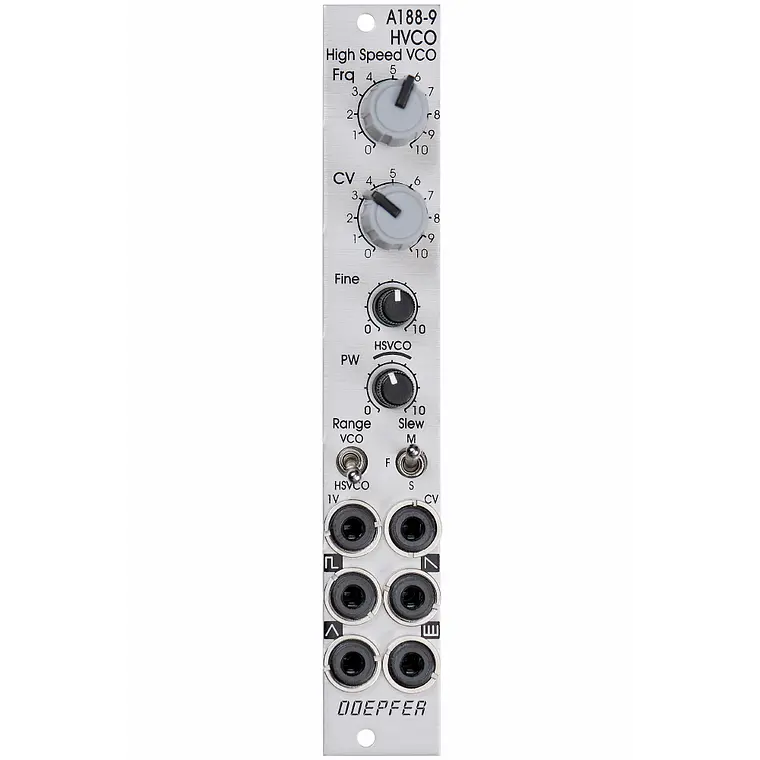

\Controles: * Frq: Control de frecuencia (grueso).
* Rango de control (sin CV externo): aproximadamente 13kHz...450kHz en la salida HSVCO en modo HSVCO (interruptor de rango en posición inferior).
* Rango de control (sin CV externo): aproximadamente 400Hz...14kHz en las salidas VCO en modo HSVCO (interruptor de rango en posición inferior).
* Rango de control (sin CV externo): aproximadamente 12Hz...400Hz en las salidas VCO en modos VCO (interruptor de rango en posición superior).
* CV: Atenuador para la entrada de control de frecuencia CV.
* Fine: Control de frecuencia (fino), control pequeño sin perilla.
* PW: Control de ancho de pulso (pulsewidth) para la salida rectangular del VCO de audio. En modo HSVCO, este control debe estar en el rango marcado "HSVO", control pequeño sin perilla.\
\Tomas (Sockets):
* 1V: Entrada de control de frecuencia con escala 1V/oct.
* CV: Entrada de control de frecuencia con atenuador CV.
* Toma con símbolo de rectángulo: Salida rectangular del VCO de audio, el ancho de pulso de esta salida se ajusta mediante el control PW, nivel de salida \~ 7Vpp (\~ -3.5V/+3.5V).
* Toma con símbolo de diente de sierra: Salida de diente de sierra del VCO de audio, nivel de salida \~ 7Vpp (\~ -3.5V ... +3.5V).
* Toma con símbolo triangular: Salida triangular del VCO de audio, nivel de salida \~ 7Vpp (\~ -3.5V ... +3.5V).
* Toma con símbolo de peine invertido: Salida VCO de alta velocidad (high speed VCO), forma de onda rectangular (rectangle), nivel de salida \~ 5Vpp (\~ -2.5V/+2.5V).\
\Interruptores (Switches):
* Range (Rango)
* Posición superior: Modo VCO de audio (rango de frecuencia del VCO de audio aproximadamente 15 Hz a 6 kHz, ¡la salida de alta velocidad no es utilizable en este modo\!).
* Posición inferior: Modo VCO de alta velocidad (High Speed VCO mode) (rango de frecuencia de la salida de alta velocidad aproximadamente 15 kHz ... 500 kHz, rango de frecuencia del VCO de audio aproximadamente 500 Hz ... 15 kHz). En este modo, el VCO de audio y el VCO de alta velocidad se pueden usar simultáneamente.
* Slew
* Posición superior: Tiempo de slew medio (medium slew time).
* Posición central: Tiempo de slew corto (short slew time).
* Posición inferior: Tiempo de slew largo (long slew time).\
