Doepfer A-183-4 Quad Level Shifter - Miniatura 1

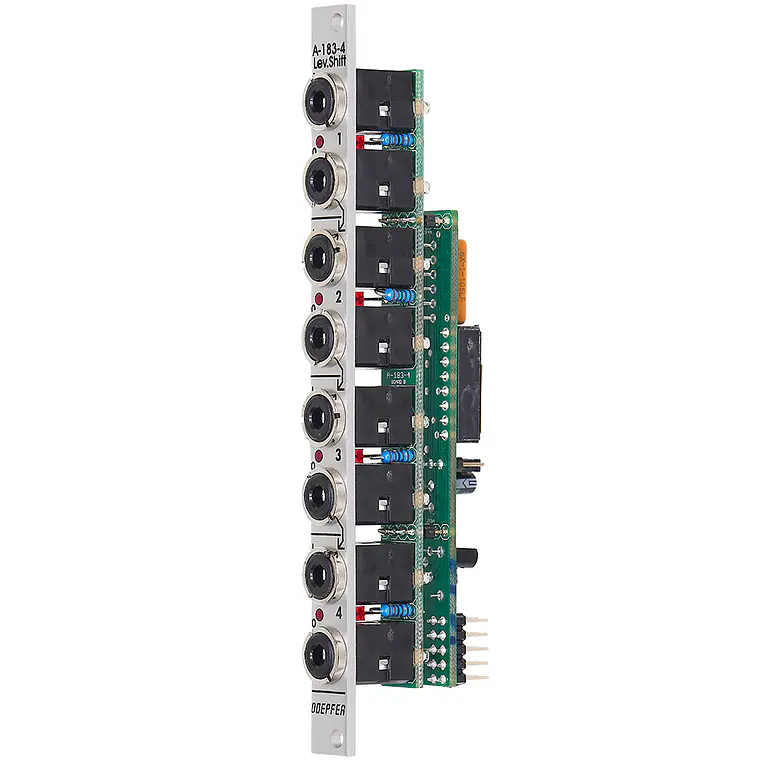

Doepfer A-183-4 Quad Level Shifter

Ficha Técnica

HP:

2 HP

Descripción

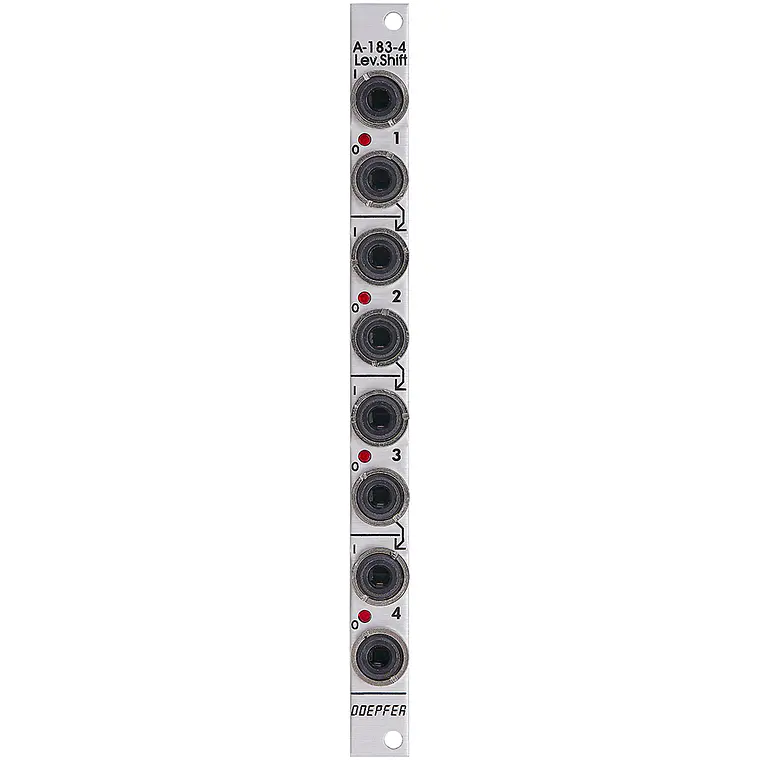

El módulo A-183-4 es un "level shifter" (cambiador de nivel) cuádruple. Se requiere un "level shifter" si el nivel de una señal de control digital debe aumentarse o disminuirse. Una aplicación típica es la conversión de una señal de "gate" (puerta), "trigger" (disparo) o "clock" (reloj) con un nivel de voltaje de +5V (rango de tolerancia +2...+5V) a un nivel de voltaje de +12V.

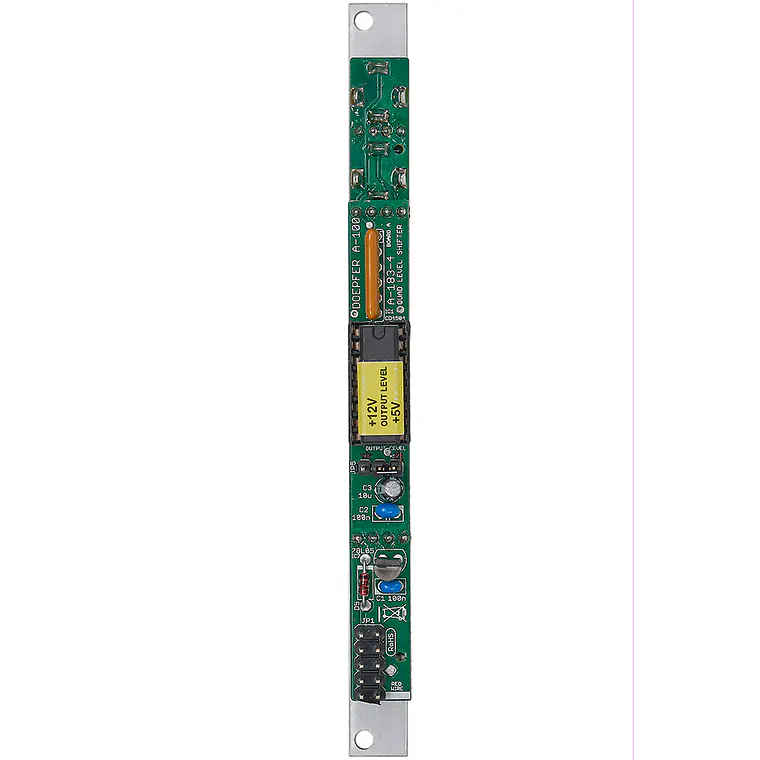

El nivel de voltaje de salida se puede establecer a +12V o +5V mediante un "jumper" (puente). La configuración de fábrica es +12V. Pero también se puede cambiar para convertir un nivel superior a uno inferior (por ejemplo, +12V a +5V). Sin embargo, esta aplicación es requerida rara vez. La configuración del nivel de salida mediante el "jumper" es global, es decir, es válida para las cuatro unidades y no se puede configurar individualmente para cada unidad. Las cuatro señales de salida se muestran mediante LEDs.

Las salidas y entradas de las cuatro subunidades están "normalled" (normalizadas) a través de los contactos de conmutación de las tomas de entrada, lo que significa que la señal de salida de la unidad superior se utiliza como señal de entrada de la unidad inferior, siempre que no se inserte un cable de conexión en la toma de entrada de la unidad inferior. De esta manera, el módulo también se puede utilizar como un "buffer" (amortiguador) de "clock/trigger/gate" o un "multiple" (múltiple) con búfer para señales digitales. Para esto, la señal que debe ser amortiguada se conecta a la entrada 1. La señal amortiguada (y posiblemente con el nivel cambiado) aparece entonces en las cuatro salidas.

\Umbrales de voltaje para las tensiones de entrada:\ \ \Voltajes por debajo de +0,8 V se tratan como "low" (bajos).\ \Voltajes por encima de +3 V se tratan como "high" (altos).\ \ \Aplicaciones típicas:\ \ \Conversión de los niveles de señales de control digitales (por ejemplo, "gate", "trigger", "clock") a otro nivel de voltaje (+12V o +5V).\ \Amortiguación y duplicación de señales de control digitales (por ejemplo, "gate", "trigger", "clock").\ \

Nota importante: ¡El módulo no se puede utilizar para señales analógicas!
