Doepfer A-171-2 VC Slew Processor / Generator

Mucho más que un simple limitador de velocidad de respuesta (slew limiter), el A-171-2 es un módulo multifuncional para generar y procesar voltajes de control (control voltages) y señales de audio a modo de un generador de funciones (function generator). LFO, generador de envolvente (envelope generator), limitador de velocidad de respuesta (slew limiter)... ¡muchas funciones son posibles! Incluso se puede usar el módulo como un simple moldeador de ondas (waveshaper) o un filtro. El A-171-2 ha sido creado bajo licencia de Ken Stone.

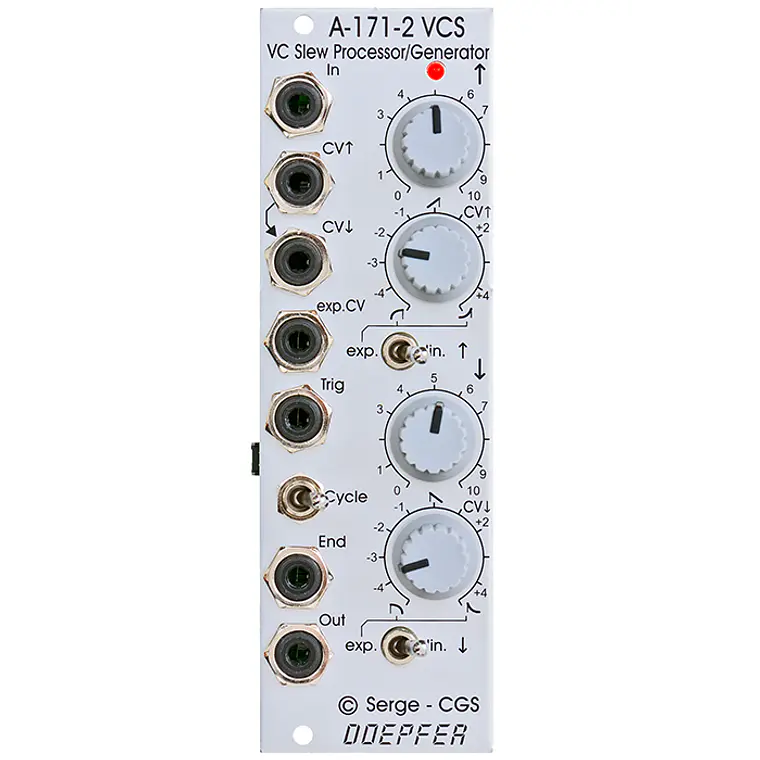

Estas son las características más importantes:

• Control manual del tiempo de Slew-Up.
• Control de voltaje (CV control) del tiempo de Slew-Up con polarizador.
• Interruptor para forma lineal/exponencial de la sección ascendente de la curva de respuesta.
• Control manual del tiempo de Slew-Down.
• Control de voltaje (CV control) del tiempo de Slew-Down con polarizador.
• Interruptor para forma lineal/exponencial de la sección descendente de la curva de respuesta.
• Entrada de señal (Signal input): la señal "a la que se le aplicará el slew".
• Entrada CV Up (CV Up Input), afectada por el Control CV Up (CV Up Control) y el interruptor exp./lin. correspondiente.
• Entrada CV Down (CV Down Input), afectada por el Control CV Down (CV Down Control) y el interruptor exp./lin. correspondiente.
• Los jacks CV Up y CV Down están normalizados (normalled).
• Entrada CV exponencial (exponential CV input): denominada "V/Oct" en el diseño original, pero como en realidad no es exactamente 1V/Oct, probablemente llamaremos a esta entrada "exp.CV", utilizada principalmente para aplicaciones VCLFO/VCO en modo ciclo (cycle mode) o como control exponencial común tanto para los tiempos de subida como de bajada en modo slew.
• Entrada de disparo (Trigger input): se utiliza para la generación de envolvente o re-disparo (retrigger) en modo VCLFO/VCO; un pulso en la entrada de disparo iniciará la envolvente o re-disparará el VCLFO/VCO.
• Salida End (End output): se pone en alto (turns high) cuando la salida cae por debajo de unos 20mV, se pone en bajo (turns low) cuando la salida supera unos 3.5V; en modo ciclo se genera una señal rectangular.
• Interruptor de encendido/apagado de ciclo (Cycle on/off switch): cuando está "on", la salida End se conecta internamente a la entrada Trigger para generar señales cíclicas como un VCLFO/VCO.
• Salida (Output): la señal de salida del módulo.
• Pantalla LED (LED display): muestra la señal de salida del limitador de velocidad de respuesta (slew limiter output signal).
