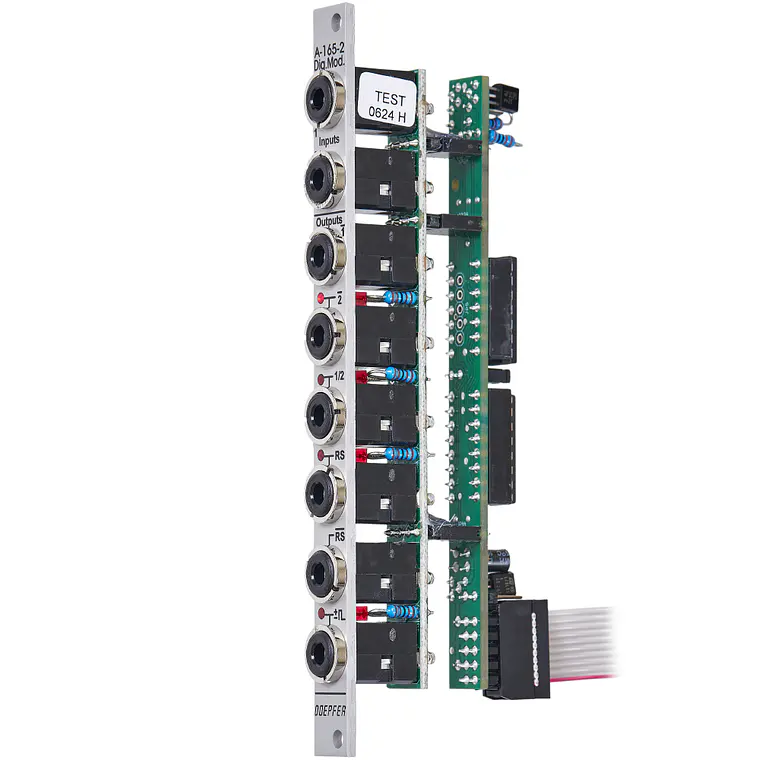

Doepfer A-165-2 Digital Modifiers Slim Line

Ficha Técnica

HP:
2 HP

Descripción

El Module A-165-2 incluye seis circuitos de modificación para señales digitales (digital signals) (reloj, puerta (gate), disparador (trigger), inicio, parada, etc.) que se derivan de las dos señales de entrada (input signals) Input 1 y Input 2:

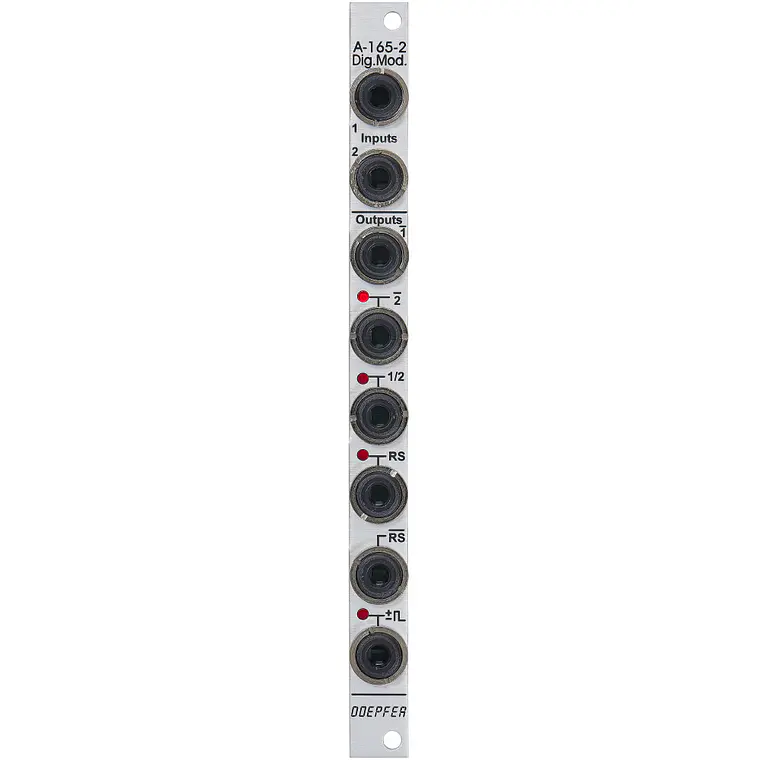

* Señal invertida de Input 1 (etiquetada como 1)

* Señal invertida de Input 2 (etiquetada como 2)

* Flip-flop T (toggle flipflop), controlado por Input 1; esta salida cambia su estado cada vez que aparece un flanco ascendente (rising edge) de Input 1 (etiquetada como 1/2, ya que funciona de manera similar a un divisor de frecuencia (frequency divider) 1:2)

* Flip-flop Set/Reset; esta salida cambia su estado a "alto" (high) durante el flanco ascendente de Input 1 y pasa a "bajo" (low) durante el flanco ascendente de Input 2 (etiquetada como RS)

* Salida invertida del flip-flop Set/Reset (etiquetada como $\overline{\text{RS}}$)

* Salida de pulso (pulse output); durante el flanco ascendente y descendente (falling edge) de Input 1, se genera un pulso disparador (trigger pulse) corto de aproximadamente 50 ms de longitud (etiquetada con el signo $\pm$ y un símbolo de pulso rectangular)

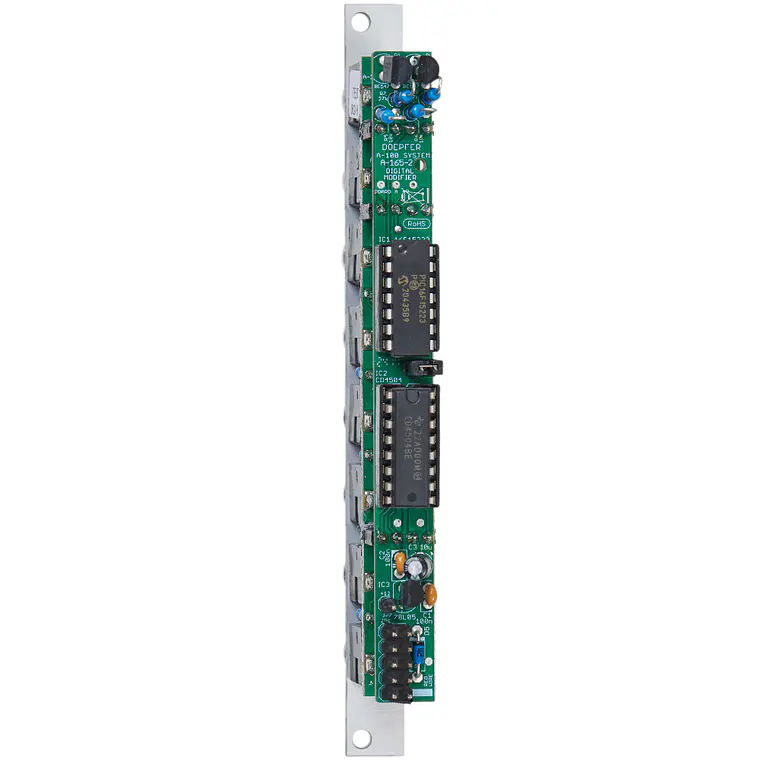

Las salidas 2, 1/2, $\overline{\text{RS}}$ y la salida de pulso están equipadas con LEDs que muestran el estado de la salida en cuestión. El nivel de salida para las seis salidas puede ajustarse a 0/+5V o 0/+11V mediante un puente (jumper) en la placa de circuito impreso (pc board).

Umbrales de voltaje (Voltage thresholds) para los voltajes de entrada (input voltages):

* Voltajes por debajo de +0,8 V se tratan como "bajos" (low)

* Voltajes por encima de +3 V se tratan como "altos" (high)

Aplicaciones típicas (Typical applications):

* Iniciar y/o detener eventos u operaciones de conmutación (switching operations) con la salida RS o $\overline{\text{RS}}$ (por ejemplo, controlado por las salidas de disparo de un secuenciador (sequencer), o en combinación con interruptores electrónicos (electronic switches))

* Generación de señales digitales invertidas

* División de frecuencia (salida 1/2)

* Generación de pulsos cortos durante el flanco ascendente y descendente de una señal digital (por ejemplo, disparar una envolvente (envelope) en el flanco ascendente y descendente de una señal de puerta (gate signal)).
