Doepfer A-108 6/12/24/48dB Low Pass Filter
Ficha Técnica
Descripción

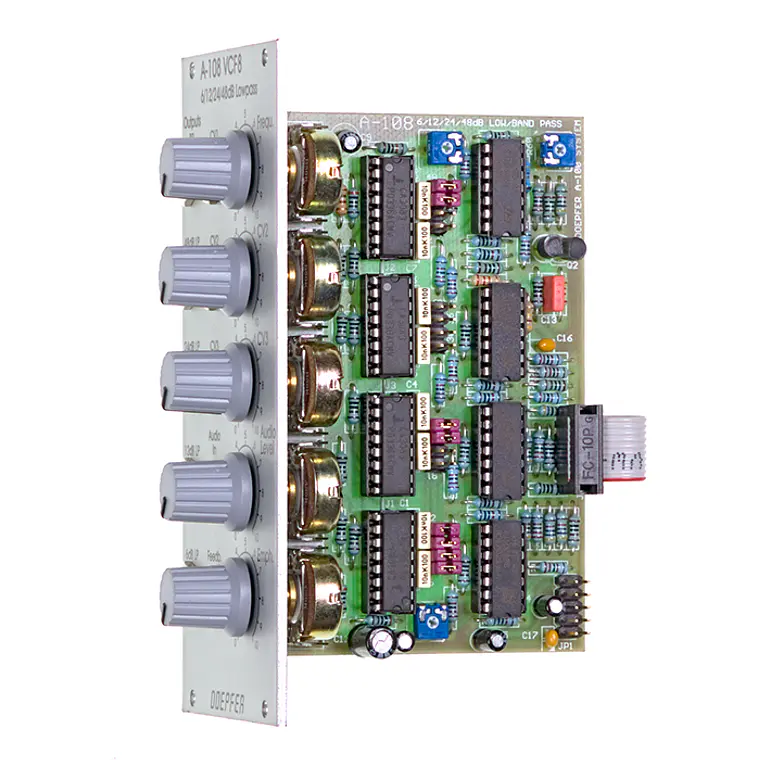

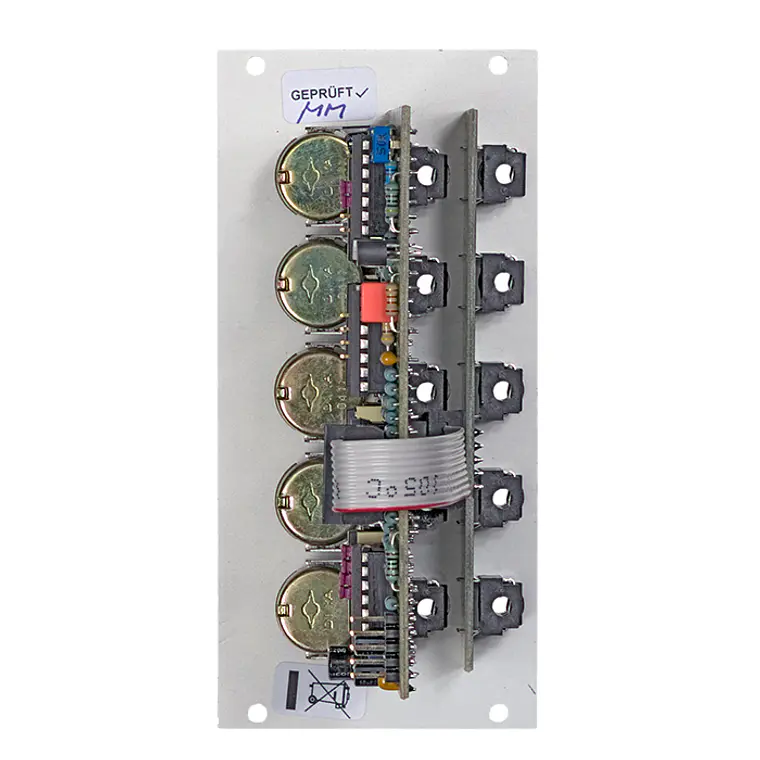

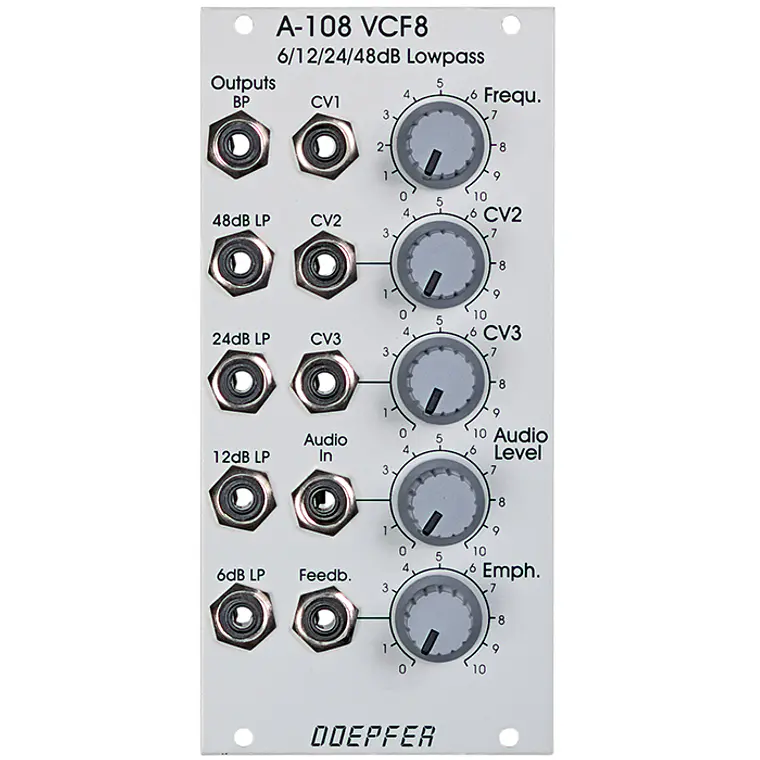

El módulo A-108 es un nuevo filtro paso bajo (low pass filter) controlado por voltaje (voltage-controlled) completamente nuevo, basado en la conocida escalera de transistores (transistor ladder) (escalera Moog).
El módulo tiene internamente un filtro paso bajo de 8 etapas con diferentes pendientes (slopes) disponibles: 6, 12, 18, 24, 30, 36, 42 y 48 dB por octava. Además, cuenta con una salida de paso banda (band pass output) (es decir, paso banda con escalera de transistores).
De fábrica, las 4 salidas de paso bajo del A-108 están conectadas internamente a las etapas de filtro de 6, 12, 24 y 48dB. Según nuestras primeras pruebas de audio con el A-108, esta parece ser la mejor combinación de salidas, ya que estas salidas generan sonidos audiblemente diferentes. Por ejemplo, la diferencia audible entre 48dB y 42dB, o entre 42dB y 36dB, es muy pequeña. No obstante, si se desea, cualquiera de las etapas de filtro puede conectarse a una de las salidas. * Nota: Solo hay 4 etapas de salida disponibles, ya que esto parece ser suficiente según nuestra experiencia. * De fábrica, las etapas de salida están conectadas a las etapas de filtro con pendiente de 6, 12, 24 y 48 dB. * Al cambiar las conexiones internas (jumpers o cables), se puede usar cualquiera de las etapas de filtro, pero solo cuatro a la vez. * Incluso se podría usar un interruptor de múltiples vías (multi-way switch), pero según nuestros resultados, la configuración de fábrica (6/12/24/48dB) es la mejor combinación para aplicaciones musicales. * Según nuestra experiencia, por ejemplo, no tendría mucho sentido tener 30dB, 36dB, 42dB y 48dB disponibles simultáneamente, pero si se desea, se podría tener esta combinación disponible.
La resonancia (Resonance) (Énfasis o Q) se puede ajustar manualmente hasta la autooscilación (self-oscillation), en cuyo caso el filtro se comportará como un oscilador de onda sinusoidal (sine wave oscillator). El A-108 cuenta con una entrada de retroalimentación (feedback input) externa que permite la inserción de módulos adicionales en la trayectoria de retroalimentación (por ejemplo, VCA para resonancia controlada por voltaje o phaser/frequency shifter para efectos de cambio de fase/frecuencia). El zócalo (socket) está normalizado y conectado internamente a la salida de paso bajo de 48dB si no hay ningún cable insertado en el zócalo de retroalimentación.
La frecuencia se puede ajustar manualmente o mediante control de voltaje (voltage control). Hay tres entradas CV disponibles (CV1, CV2, CV3). CV2 y CV3 están equipadas con atenuadores (attenuators).
La entrada de audio del filtro es muy sensible, por lo que la distorsión, si se desea, es posible incluso con niveles normales de A-100 (por ejemplo, salida de VCO). La autooscilación se interrumpirá a altos niveles de distorsión, ya que la señal de retroalimentación interna es ahogada por la señal de audio distorsionada. Esta característica se puede utilizar intencionalmente para crear nuevos sonidos. En combinación con el Voltage Controlled Mixer A-135 y el Morphing Controller A-144, se puede realizar un filtro con pendiente controlada por voltaje (i.e., controlando la pendiente de 6dB a 48dB a través de CV).
