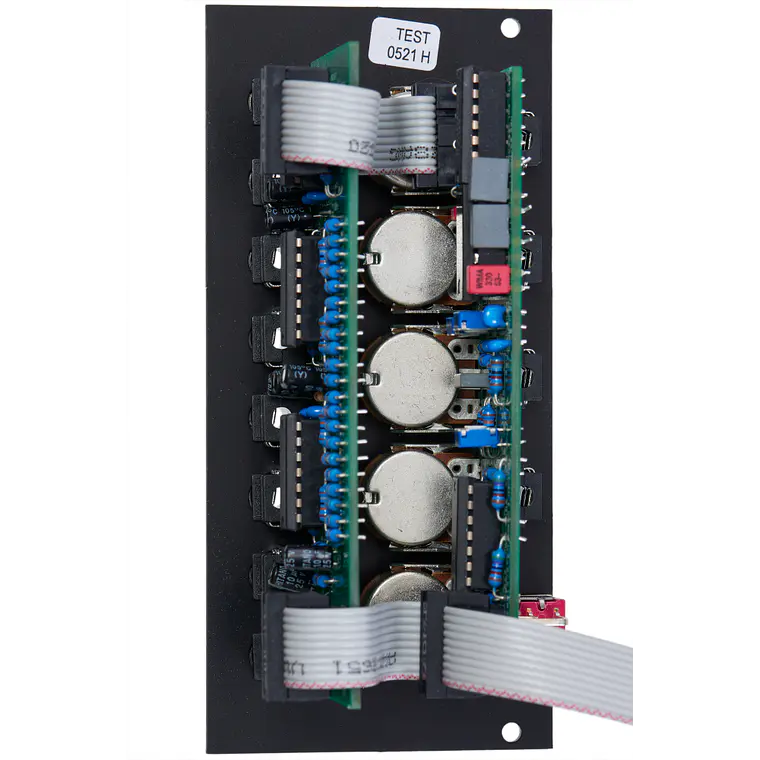

Doepfer A-106-6V XP Filter Vintage Edition

El Módulo A-106-6V es un filtro multimodo (multimode filter) basado en el circuito de filtro (filter circuit) del Oberheim Xpander. El módulo cuenta con 15 tipos de filtro diferentes, con 8 filtros disponibles simultáneamente.

El interruptor de palanca Filter Group (toggle switch) se utiliza para alternar entre 2 grupos de filtros. Estos tipos de filtro están disponibles:

• 1L (paso bajo de 6 dB) (low pass)
• 2L (paso bajo de 12 dB)
• 3L (paso bajo de 18 dB)
• 4L (paso bajo de 24 dB)
• 1H (paso alto de 6 dB) (high pass)
• 2H (paso alto de 12 dB)
• 3H (paso alto de 18 dB)
• 2B (paso banda de 6 dB) (band pass)
• 4B (paso banda de 12 dB)
• 2N (filtro de rechazo de banda) (notch)
• 3A (paso todo) (allpass)
• 2H1L (paso banda asimétrico (asymmetrical band pass) compuesto por un paso alto de 12 dB y un paso bajo de 6 dB)
• 3H1L (paso banda asimétrico compuesto por un paso alto de 18 dB y un paso bajo de 6 dB)
• 2N1L (combinación de filtro de rechazo de banda y paso bajo de 6 dB)
• 3A1L (combinación de paso todo y paso bajo de 6 dB)

El módulo presenta resonancia controlada por voltaje (voltage controlled resonance). Para el grupo de filtros 2 (2L, 4L, 2B...), incluso la autooscilación (self oscillation) es posible.

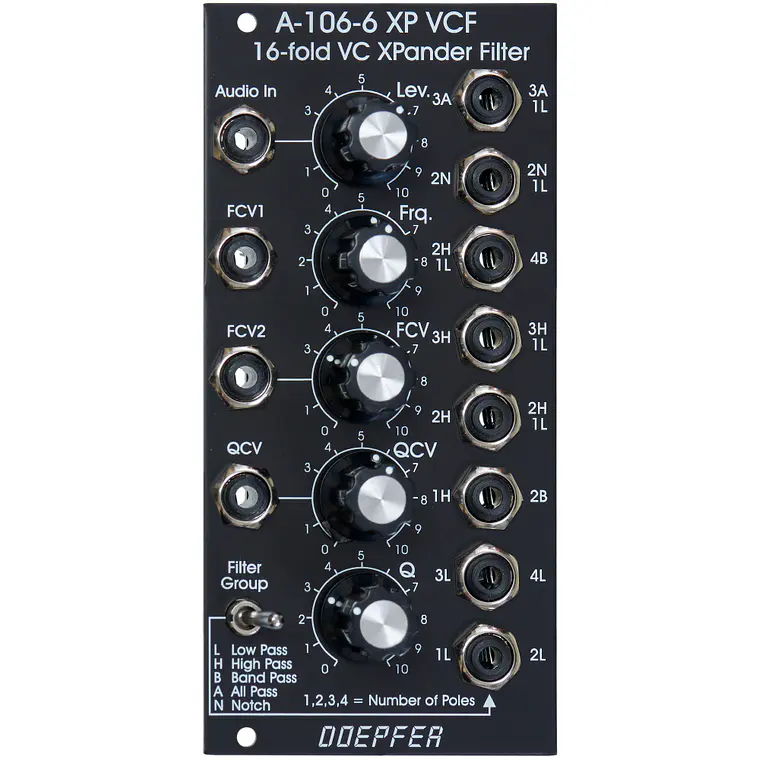

Todos los controles estándar de VCF están disponibles: control manual de la frecuencia del filtro (manual filter frequency control) Frq, una entrada de voltaje de control (control voltage input) con atenuador (FCV2) y una sin atenuador (FCV1, ~ 1 V/octava). Además, la resonancia controlada por voltaje con control manual (Q) y una entrada de CV con atenuador (QCV) están disponibles.

El circuito se basa en un filtro de paso bajo de 24 dB. Las salidas de las cuatro etapas internas del filtro (es decir, las salidas de 6, 12, 18 y 24 dB) se mezclan con diferentes niveles y polaridades para obtener 15 filtros distintos. Debido a este circuito especial, las salidas tienen niveles y ruido de fondo (noise floor) ligeramente diferentes. Esto se debe a las diferentes amplificaciones internas y al número de etapas necesarias para generar el filtro en cuestión.

Si, por ejemplo, un filtro se deriva de una sola etapa (por ejemplo, el paso bajo de 6 dB, 12 dB, 18 dB y 24 dB), el ruido de fondo es menor en comparación con un filtro que se deriva de una combinación de las cuatro etapas del filtro. El módulo genera una señal de audio distorsionada si el control de nivel se establece en aproximadamente 50% (es decir, la posición central) o más con señales estándar A-100 como los VCOs.
