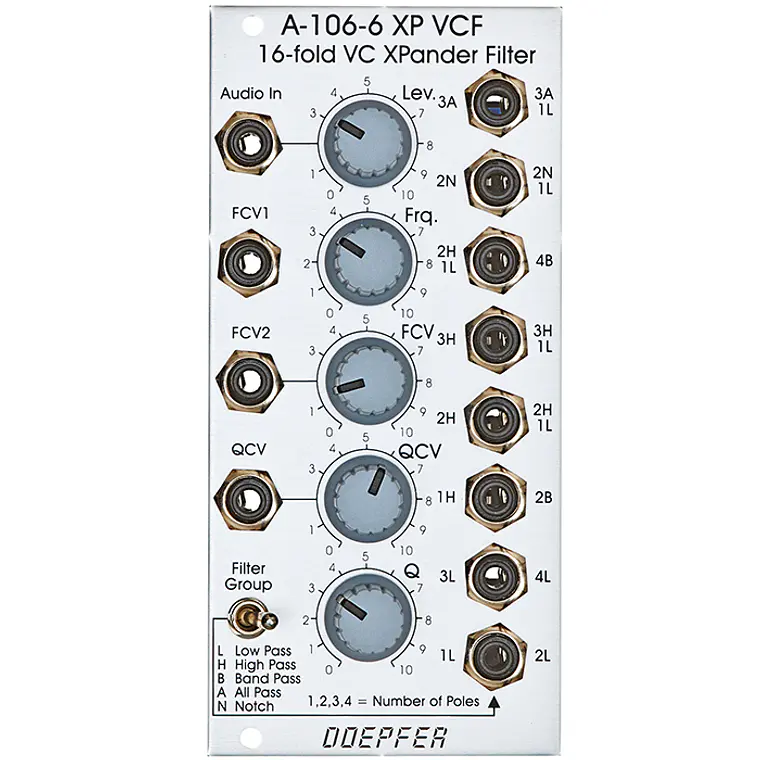

Doepfer A-106-6 XP Filter 1

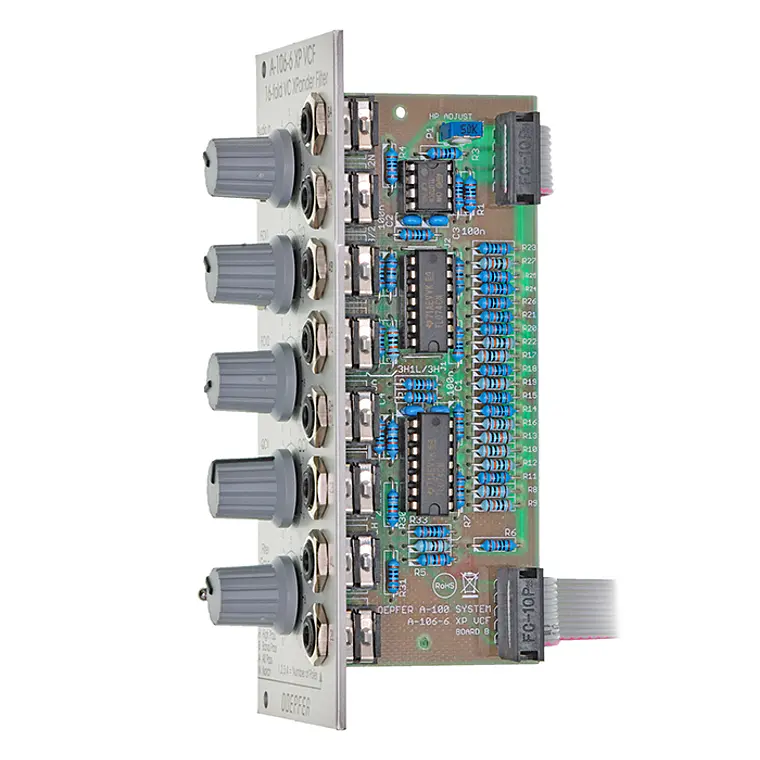

Doepfer A-106-6 XP Filter 2

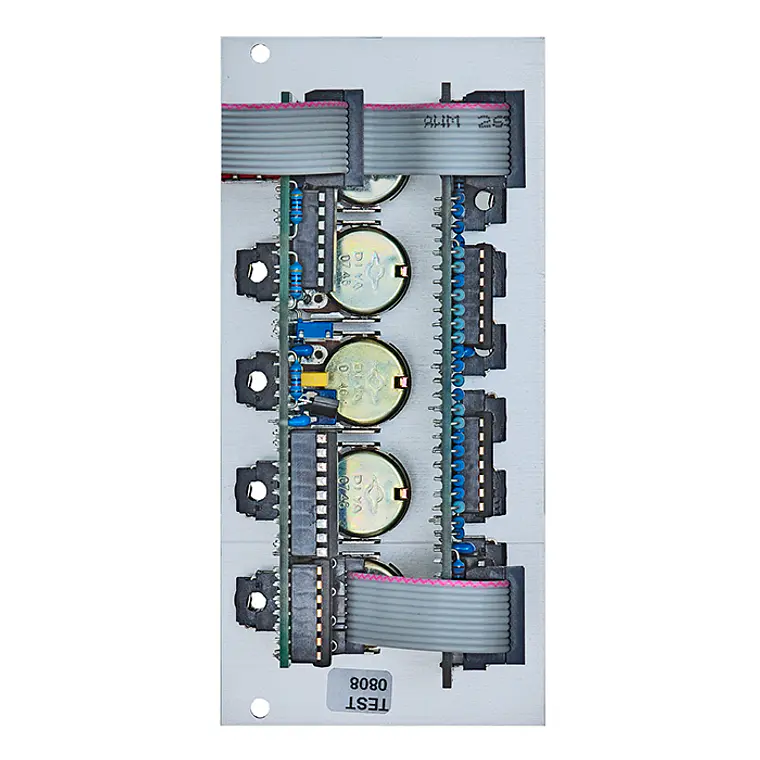

Doepfer A-106-6 XP Filter 3
Doepfer A-106-6 XP Filter - Miniatura 1
Doepfer A-106-6 XP Filter - Miniatura 2
Doepfer A-106-6 XP Filter - Miniatura 3
|

Doepfer A-106-6 XP Filter

Ficha Técnica

HP:
12 HP

Descripción

El Module A-106-6 es un filtro multimodo (multimode filter) que se basa en el circuito de filtro del Oberheim Xpander. El módulo presenta 15 tipos de filtro (filter types) diferentes con 8 filtros disponibles simultáneamente.

El interruptor de palanca Filter Group se utiliza para cambiar entre 2 grupos de filtros. Estos tipos de filtro (filter types) están disponibles:

  • 1L (paso bajo de 6 dB) (6 dB low pass)
  • 2L (paso bajo de 12 dB) (12 dB low pass)
  • 3L (paso bajo de 18 dB) (18 dB low pass)
  • 4L (paso bajo de 24 dB) (24 dB low pass)
  • 1H (paso alto de 6 dB) (6 dB high pass)
  • 2H (paso alto de 12 dB) (12 dB high pass)
  • 3H (paso alto de 18 dB) (18 dB high pass)
  • 2B (paso banda de 6 dB) (6 dB band pass)
  • 4B (paso banda de 12 dB) (12 dB bandpass)
  • 2N (notch)
  • 3A (allpass)
  • 2H1L (paso banda asimétrico hecho de un paso alto de 12 dB y un paso bajo de 6 dB) (asymmetrical band pass)
  • 3H1L (paso banda asimétrico hecho de un paso alto de 18 dB y un paso bajo de 6 dB) (asymmetrical band pass)
  • 2N1L (combinación de notch y paso bajo de 6 dB) (combination of notch and 6 dB low pass)
  • 3A1L (combinación de allpass y paso bajo de 6 dB) (combination of allpass and 6 dB low pass)
El módulo cuenta con resonancia controlada por voltaje (voltage controlled resonance). Para el grupo de filtros 2 (2L, 4L, 2B...), incluso es posible la auto-oscilación (self oscillation). Todos los controles VCF estándar están disponibles: control manual de frecuencia de filtro Frq, una entrada de voltaje de control con atenuador (FCV2) y una sin atenuador (FCV1, ~ 1 V/octava) (~ 1 V/octave). Además, la resonancia controlada por voltaje con control manual (Q) y una entrada CV con atenuador (QCV) están disponibles.

El circuito se basa en un filtro paso bajo de 24 dB (24dB lowpass filter). Las salidas de las cuatro etapas de filtro internas (es decir, las salidas de 6, 12, 18 y 24 dB) se mezclan con diferentes niveles y polaridades para obtener 15 filtros diferentes.

Debido a este circuito especial, las salidas tienen niveles ligeramente diferentes y un suelo de ruido (noise floor) distinto. Esto es causado por las diferentes amplificaciones internas y el número de etapas que se requieren para generar el filtro en cuestión. Si, por ejemplo, un filtro se deriva de una sola etapa (por ejemplo, el paso bajo de 6 dB, 12 dB, 18 dB y 24 dB), el suelo de ruido es menor en comparación con un filtro que se deriva de una combinación de las cuatro etapas de filtro. El módulo genera una señal de audio distorsionada si el control de nivel se establece en aproximadamente el 50% (es decir, la posición central) o más con señales estándar A-100 como los VCOs.
