Verbos Electronics Scan & Pan

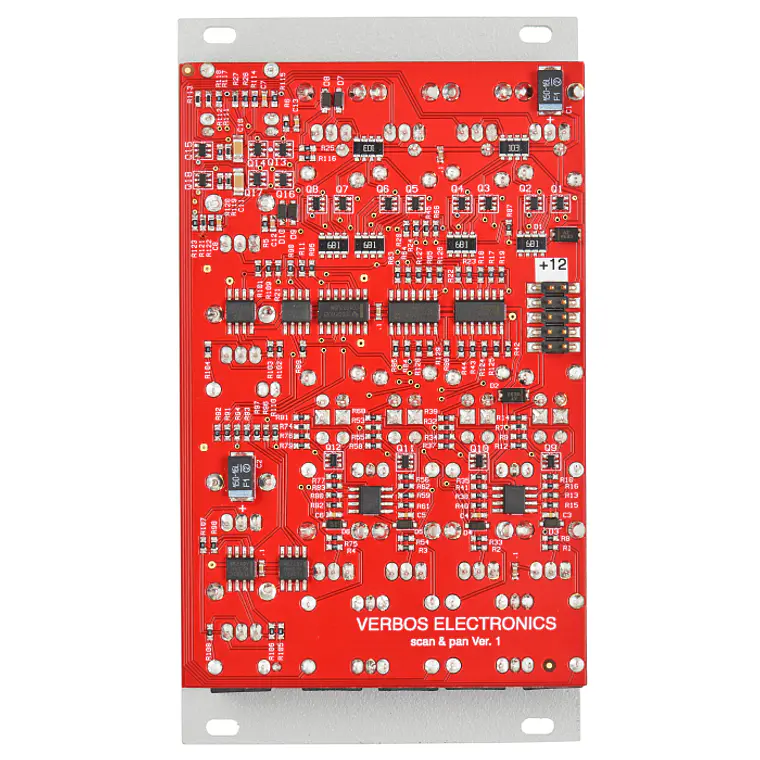

En una minúscula cantidad de espacio, el Scan & Pan proporciona un mezclador (mixer) de 4 canales con control de voltaje (voltage control) de nivel y paneo (panning). Dado que el control de nivel ya estaba allí, los controles "width" y "center" del Harmonic Oscillator están incluidos para permitir al usuario escanear (Scan) a través de los canales, desvanecerse (fade) entre ellos o mezclarlos activamente. Su trayectoria de señal (signal path) es completamente de transistores discretos (discrete transistors).

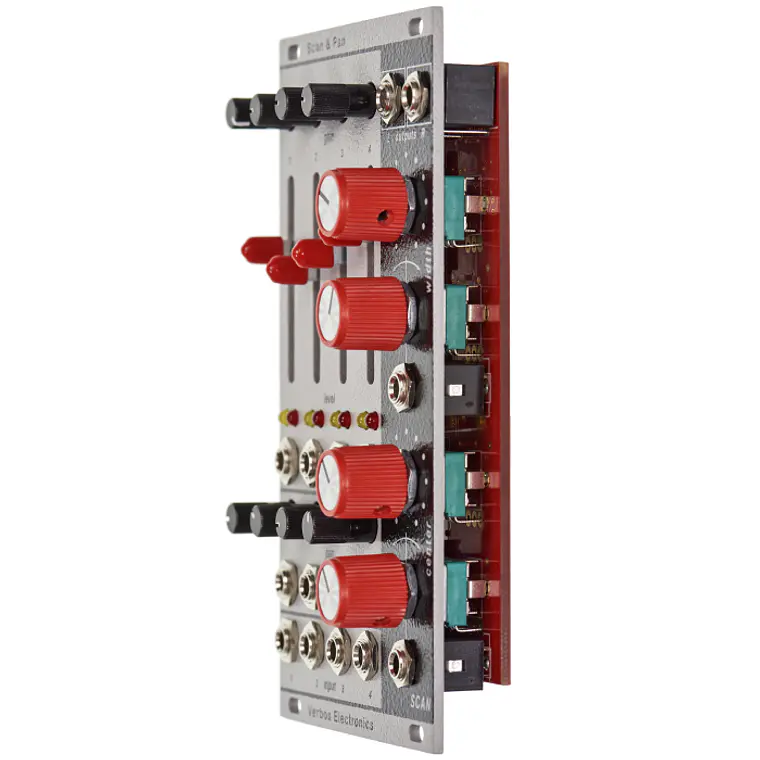

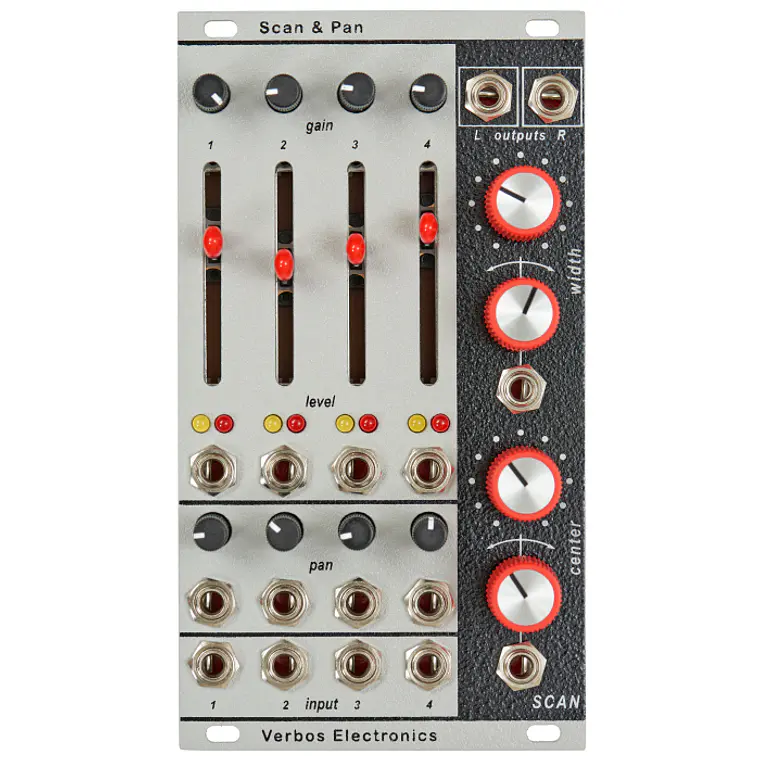

* Scanning (Escaneo): La sección principal del Scan & Pan en la parte inferior izquierda consta de 4 canales de mezcla (mixer channels). Las entradas de audio (audio inputs) están en la parte inferior, la ganancia (gain) que entra en los canales se controla mediante un control de ganancia en la parte superior. El canal está en ganancia unitaria (unity gain) cuando el control se coloca a las 9 en punto. Toda la trayectoria de la señal a través del módulo está construida con transistores discretos y se puede obtener una distorsión (distortion) interesante subiendo la ganancia. Además, las señales de bajo nivel (low level signals) se pueden aumentar para que los niveles de señal coincidan al escanear. El deslizador (slider) controla el nivel del VCA del canal, el jack debajo del deslizador es para el control de CV (CV control) del VCA. Los controles "center" y "width" a la derecha permiten seleccionar un canal o una sección de canales a partir de voltaje externo (external voltage) o los controles del panel, al igual que los controles similares en un Harmonic Oscillator. Además, las entradas de CV en la sección SCAN tienen atenuadores inversores (reversing attenuators) para permitir el escalado (scaling) y la inversión de los voltajes de control (control voltages) entrantes.

* Panning (Paneo): La posición de izquierda a derecha o "panorama" de la señal de cada canal se controla mediante el control "pan". También se puede utilizar voltaje de control externo (External control voltage) desde el jack debajo del control. La posición se indica mediante el encendido de los LED amarillos o rojos. Su brillo es una indicación del nivel y el color es una indicación de izquierda (amarillo) o derecha (rojo). La salida de señal (Signal output) para los canales izquierdo y derecho proviene de los jacks en la parte superior derecha.Modulando.cl sintesis modular eurorack para todo Chile.
