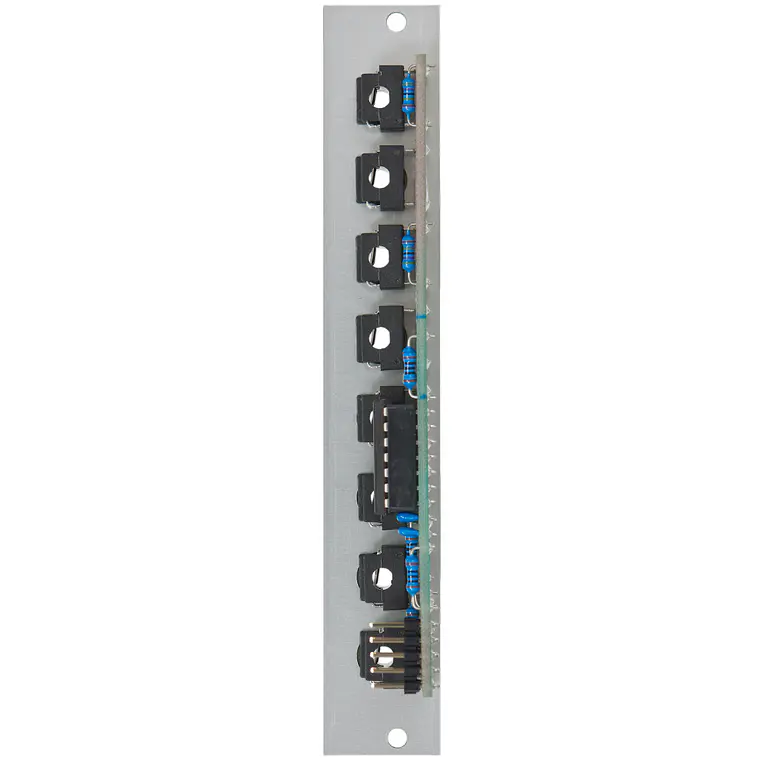

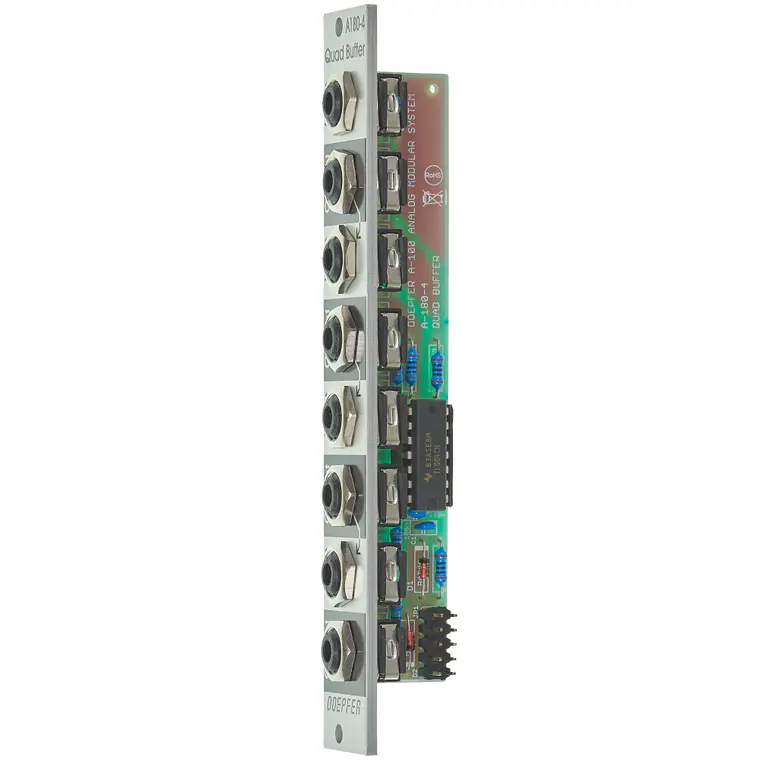

Doepfer A-180-4 Quad Buffer

El Módulo A-180-4 es un búfer (CV buffer) de voltaje de control (CV) cuádruple. Los búferes (Buffers) son necesarios si el voltaje de control proveniente de una fuente CV muestra una caída de voltaje (voltage drop) en caso de cargas cambiantes o debido a otras razones que requieran un almacenamiento temporal.

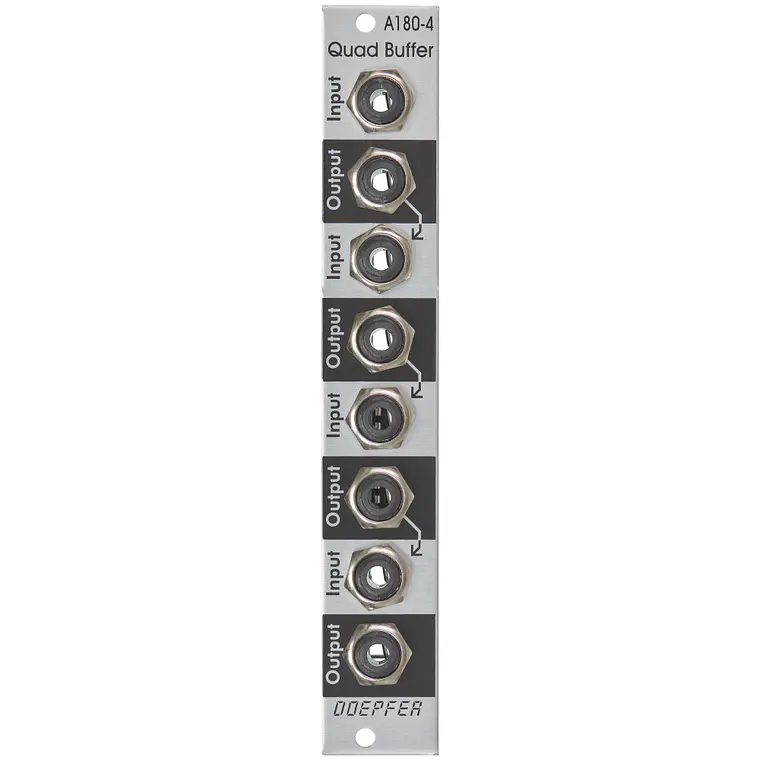

Para las tres unidades inferiores, la entrada está normalizada (normalled) a la salida de la unidad superior. De esta manera, el módulo puede funcionar como un múltiple (multiple) con búfer 1-in-4, siempre que no se apliquen señales a las entradas de las tres unidades inferiores.

Aplicaciones típicas:

• Almacenamiento temporal de las salidas de interruptores (switches) controlados por voltaje (por ejemplo, A-150-1, A-150-8, A-151, A-152).
• Comentario: En el caso de interruptores bidireccionales, no es posible integrar los búferes en el módulo de conmutación porque no se conoce la dirección (es decir, qué terminal del interruptor está funcionando como entrada y cuál como salida). Todos los interruptores electrónicos sufren de una pequeña resistencia residual (residual restistance) que puede causar una pequeña caída de voltaje sin almacenamiento temporal. Esto puede convertirse en un problema especialmente cuando los VCOs (Voltage Controlled Oscillators) son controlados por los voltajes conmutados.
• Almacenamiento temporal de interfaces CV, cuantificadores (quantizers), limitadores de pendiente (slew limiter), S&H/T&H (Sample & Hold/Track & Hold), secuenciadores (sequencer), etc. cuando los VCOs son controlados por el CV (siempre que el módulo en cuestión no cuente con una salida con búfer).
• Múltiple con búfer (buffered multiple) (similar al A-180-3).Modulando.cl sintesis modular eurorack para todo Chile
