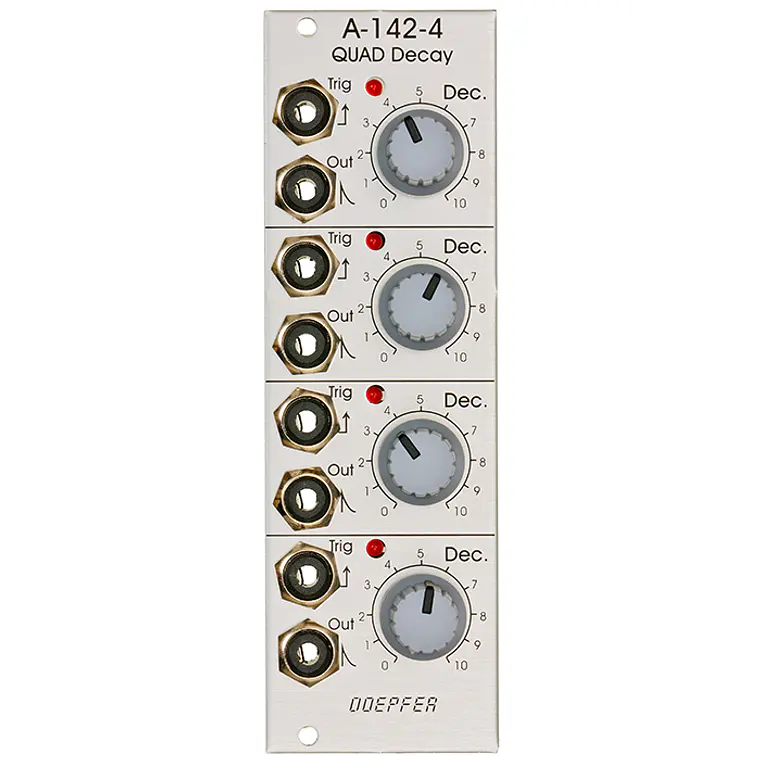

Doepfer A-142-4 Quad Decay

El Módulo A-142-4 contiene cuatro generadores de envolvente (envelope generators) simples.

El único parámetro de tiempo (time parameter) es Decay (Decaimiento) y se puede ajustar manualmente mediante el control Dec. en el rango de 2 ms a 2 segundos. El tiempo de ataque (attack time) se puede ajustar internamente mediante un potenciómetro (potentiometer) de recorte (trimming) separado para cada subunidad, en el rango de 1 ms a 15 ms. La configuración de fábrica (factory setting) es de aproximadamente 3 ms. Este es el tiempo de ataque del TB303. Cada salida de envolvente (envelope output) tiene un control LED disponible. Las entradas de disparo (trigger inputs) están normalizadas (1 -> 2 -> 3 -> 4).

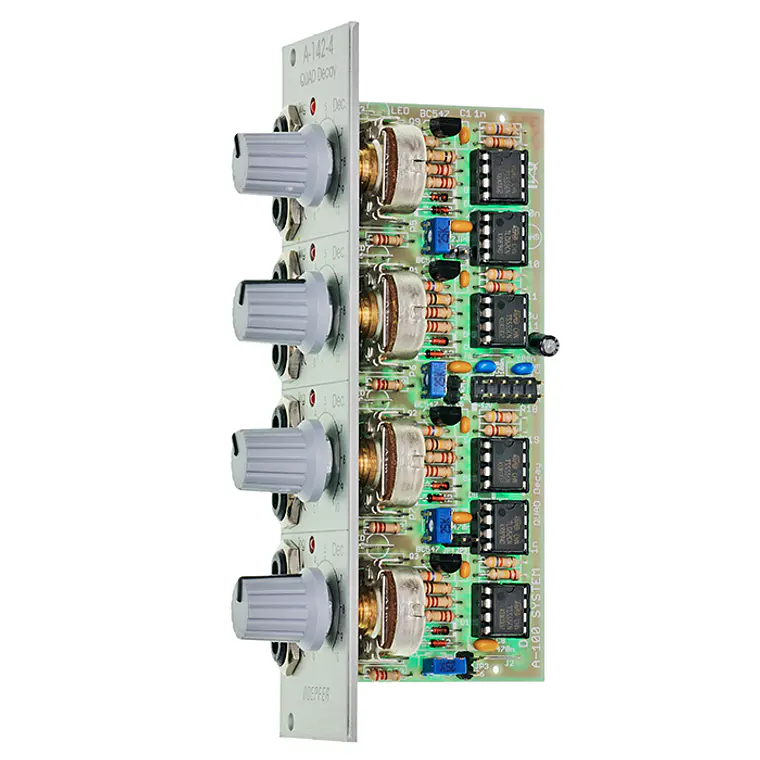

Sugerencias de modificaciones: * Cada subunidad tiene un cabezal de pines (pin header) con dos pines disponibles. Cuando los dos pines se cortocircuitan (shortened) (por ejemplo, mediante un puente (jumper) o un interruptor de palanca (toggle switch) conectado a los dos pines), la subunidad correspondiente cambia a un modo de bucle (loop mode). En este modo, la unidad se dispara sola (triggered by itself) como un LFO. * Al cambiar el valor de un condensador (capacitor), el rango de tiempo se puede modificar (por ejemplo, 0.2 ms ... 0.2 segundos o 20 ms ... 20 segundos).Modulando.cl sintesis modular eurorack para todo Chile
