Doepfer A-138p Performance Mixer Input

El módulo de entrada A-138p del sistema Performance Mixer tiene cuatro canales con controles para ganancia (gain), envío auxiliar (aux send), panorama y nivel de salida (output level), además de un interruptor de silencio (mute switch) y un LED de pico (peak-LED) para la señal de entrada.

Se puede conectar en cascada (cascaded) un número de módulos de entrada para formar un mezclador (mixer) con más entradas, creciendo con sus necesidades. Los módulos A-138p y A-138o se utilizan para construir un mezclador de rendimiento (performance mixer) simple (en lugar de un mezclador externo autónomo). El módulo A-138p es el módulo de entrada de 4 pliegues, mientras que A-138o es el módulo de salida (output module) que se puede combinar con uno o más A-138p, lo que resulta en un mezclador con cuatro, ocho, doce o incluso más entradas.

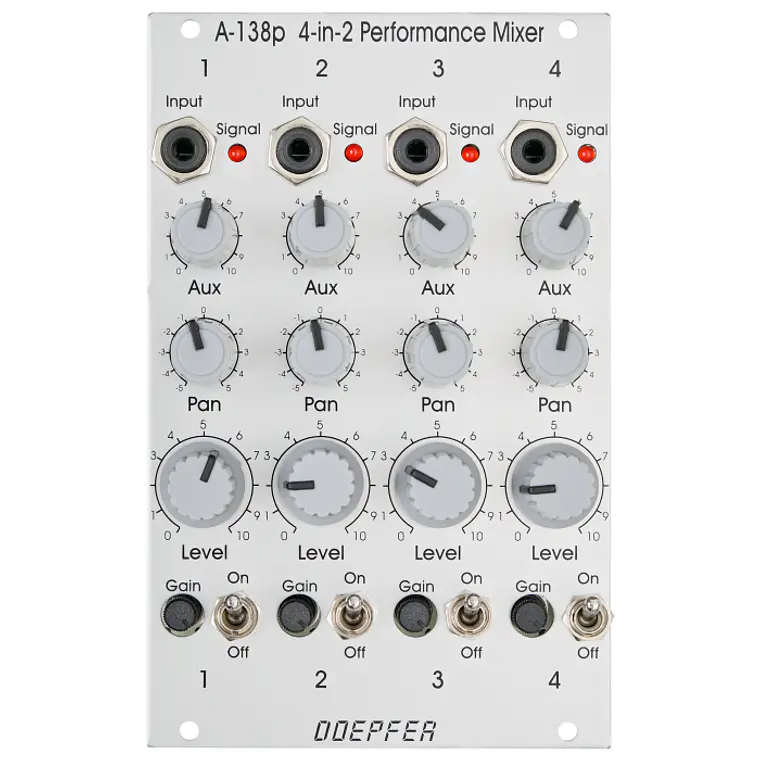

El A-138p Performance Mixer Input presenta cuatro canales de entrada idénticos. En la parte superior está la toma de entrada con un LED de pico. El control de ganancia de entrada (input gain control) para adaptarse a diferentes niveles de señal (signal levels) se encuentra en la parte inferior por razones prácticas, justo al lado del interruptor de silencio. Debajo de la entrada hay un potenciómetro (potentiometer) que establece el nivel de envío auxiliar (aux send level). Por canal, puede determinar si el control auxiliar es pre (pre) o post (post). El siguiente potenciómetro establece la posición del panorama (panorama position) para el canal correspondiente y debajo podemos encontrar un potenciómetro más grande responsable del nivel de salida del canal (channel's output level), que luego se envía al módulo de salida.
