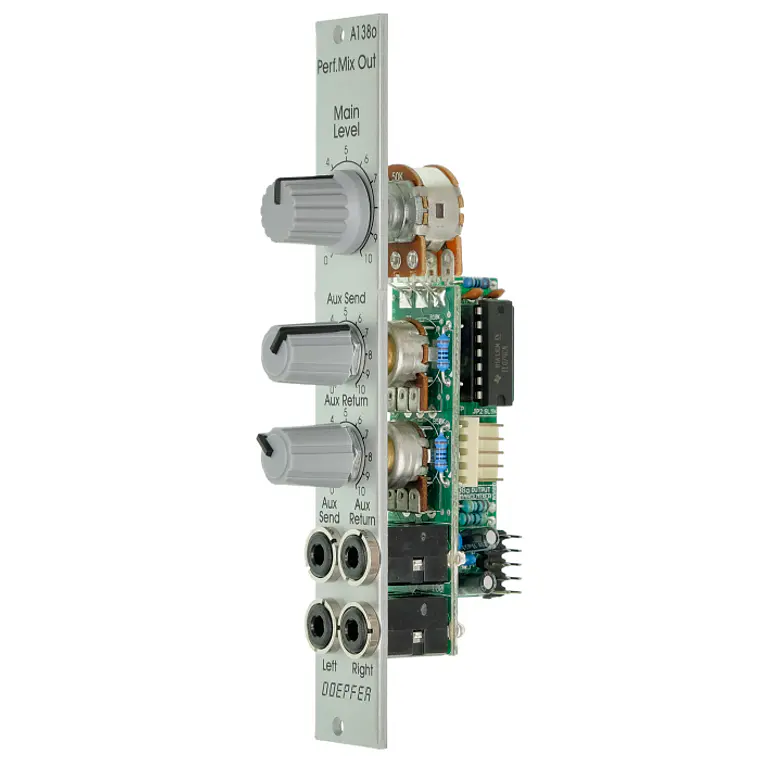

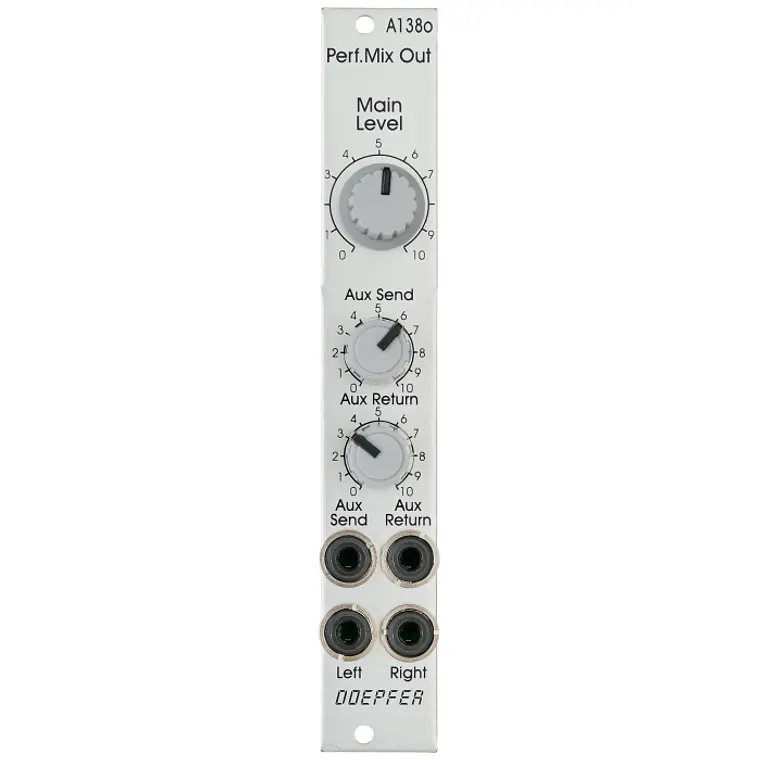

Doepfer A-138o Performance Mixer Output
Ficha Técnica
Descripción
El módulo de salida del sistema Performance Mixer suma todos los módulos de entrada conectados y sus canales, controlando el volumen final, así como los niveles de envío auxiliar (aux send) y retorno auxiliar (aux return) por separado.
No importa cuántos módulos de entrada A-138p estén conectados, el A-138o Performance Mixer Output los agrega a todos en una suma estéreo que se emite en tomas separadas para la izquierda y la derecha. Además de esto, todas las señales de los auxiliares de canal se suman, estando disponibles en la toma Aux Send. El nivel de Aux Send se puede ajustar.
La señal de efecto tiene que regresar al mezclador en algún lugar, por supuesto, lo cual se maneja a través de la toma mono Aux Return. El nivel de Aux Return es ajustable con un potenciómetro.
Nota técnica: La Versión 2 del A-138p está equipada con el conector adicional de 10 pines JP1. Puede usarse para establecer una conexión interna con el seguidor de envolvente cuádruple (quad envelope follower) A-135-4C. La Versión 2 puede identificarse mediante la etiqueta de la placa de circuito impreso (pc board labelling) (A-138p PERFORMANCE MIXER VERSION 2) y el cabezal de pin (pin header) adicional JP1. El punto marcador cerca de JP1 indica el cable rojo del cable plano (ribbon cable) de 10 pines que se puede usar para establecer la conexión interna entre A-138p y A-135-4C. La Versión 2 del A-138p se fabrica desde alrededor de junio de 2017.
