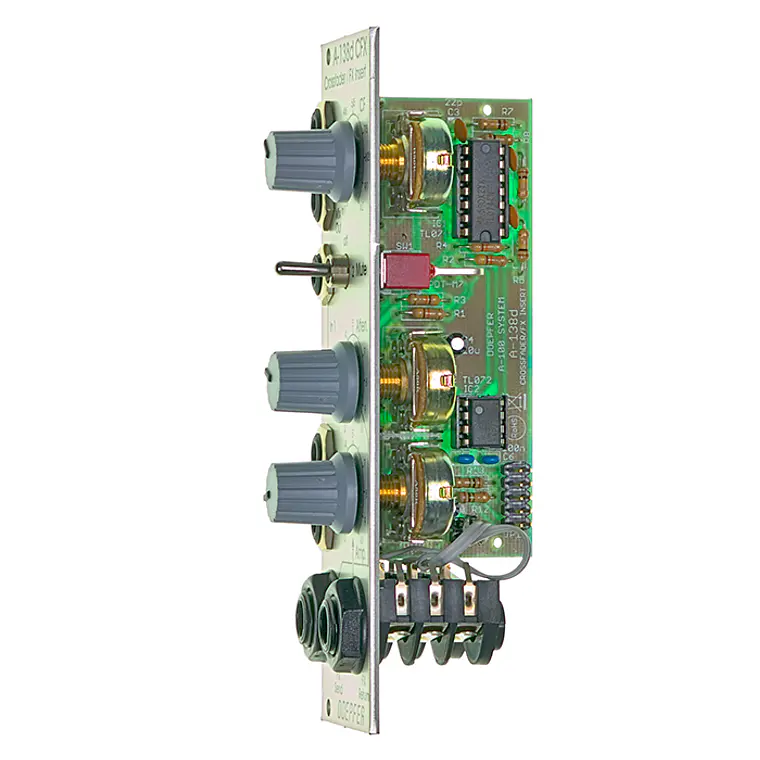

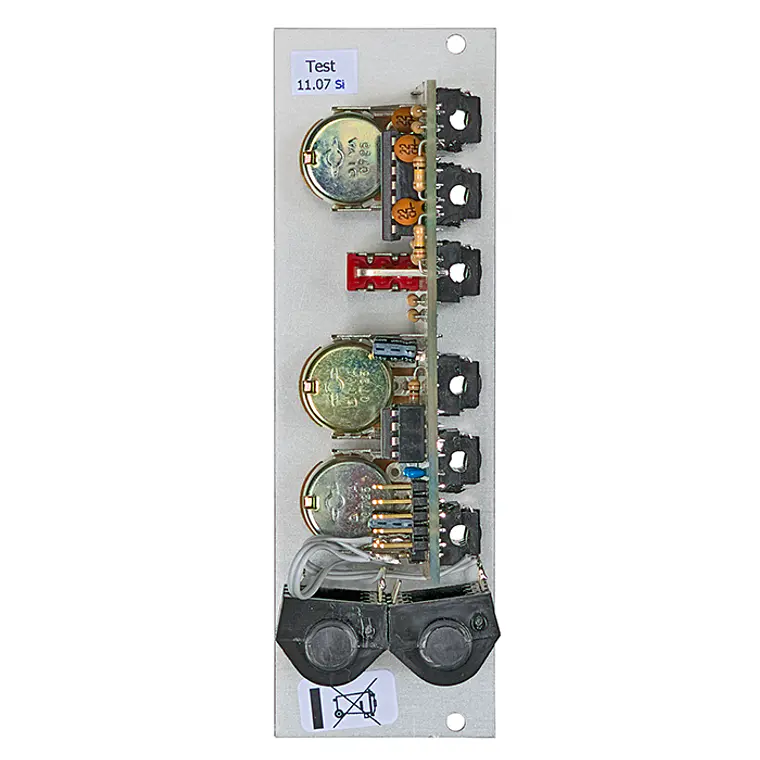

Doepfer A-138d Crossfader/FX insert

El Module A-138d puede utilizarse de dos maneras diferentes:

• Como un módulo crossfader dentro del A-100.
• Como un módulo de inserción para unidades de efectos externos (por ejemplo, pedales de guitarra o stomp boxes) con control dry/wet (señal seca/húmeda).

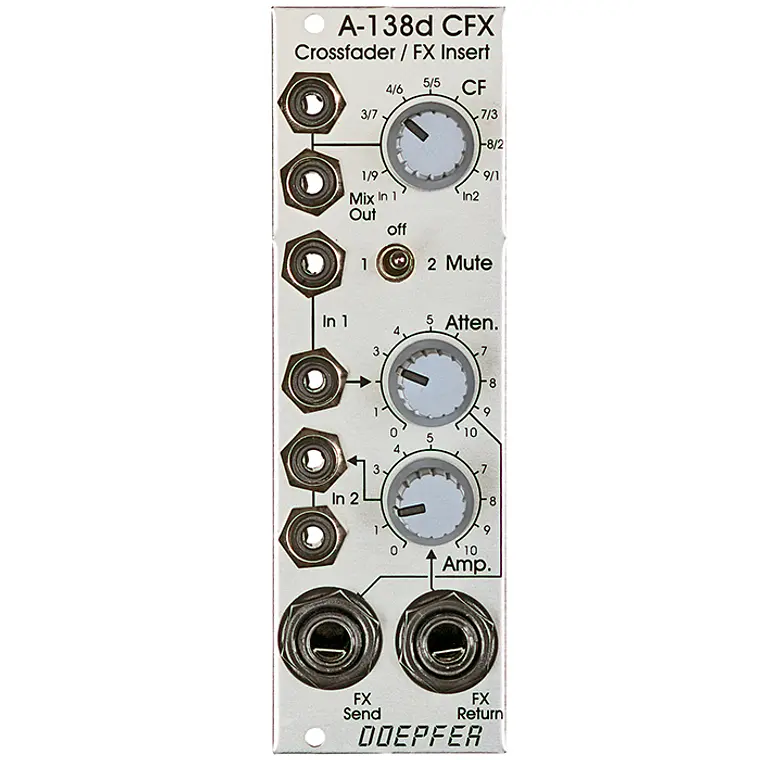

Si el módulo se utiliza como un crossfader dentro del A-100, las dos señales de audio se conectan a los zócalos In 1 e In 2. La posición del control CF (Crossfade) define la relación entre los niveles de las señales In 1 e In 2 que aparecen en el Mix Output (salida de mezcla). En la posición más a la izquierda de CF, solo aparece In 1 en la salida; en la posición más a la derecha, solo In 2. En la posición central, ambas entradas aparecen con el mismo nivel en el Mix Output. Cada entrada está equipada con dos zócalos (miniature multiples) para que las señales de entrada también puedan enviarse a otros módulos. Incluso el Mix Output dispone de dos zócalos. El interruptor mute (silencio) se puede utilizar para silenciar In 1 o In 2 independientemente de la posición del control de crossfade. En la posición central, no tiene ninguna función. Los controles Atten. y Amp., y los zócalos de 1/4" FX Send y FX Return no se utilizan en esta aplicación.

Si el módulo se utiliza como un módulo de envío/retorno de efectos con control dry/wet (señal seca/húmeda), la señal del A-100 que debe ser procesada por la unidad de efectos externa se conecta a In 1. La señal se puede atenuar mediante el control Atten. antes de ser enviada al zócalo de 1/4" FX Send. El atenuador se ha añadido porque algunas unidades de efectos sin control de nivel de entrada (especialmente los pedales de guitarra o stomp boxes) distorsionarán con niveles del A-100 (~ 1 Vss o más). El atenuador se puede utilizar para reducir el nivel de la señal para que no se produzca distorsión. Atten. se ajusta para que la unidad de efectos externa no distorsione. La salida de la unidad de efectos externa se conecta al zócalo de 1/4" FX Return. Este zócalo es seguido por un amplificador y el control Amp. se utiliza para amplificar la señal para obtener nuevamente un nivel de audio A-100 (~ 1Vss o más). Amp se ajusta para que el volumen (loudness) de ambas señales (es decir, la original = dry (seca) = In 1 y la señal de retorno del efecto = wet (húmeda) = In 2) tengan casi el mismo volumen. El rango de amplificación del amplificador de retorno FX es de 1 a 50 (o de 0 a 33dB). La salida del amplificador está normalizada (normalled) al zócalo superior de Input 2. En esta aplicación, no se inserta ningún conector en el zócalo superior In 2. El zócalo inferior In 2 se puede utilizar para obtener la señal de retorno del efecto antes de que sea procesada por la unidad de crossfade del A-138d. El control CF del A-138d funciona ahora como un control dry/wet (señal seca/húmeda) para el efecto externo. En la posición más a la izquierda de CF, solo aparece la señal original (es decir, no procesada) en el Mix Output (salida de mezcla), en la posición más a la derecha, solo la señal del efecto. En la posición central, la señal original y la procesada aparecen con el mismo nivel en el Mix Output. El interruptor mute (silencio) se puede utilizar para silenciar la señal original o la señal del efecto independientemente de la posición del control de crossfade. En la posición central, no tiene ninguna función.
