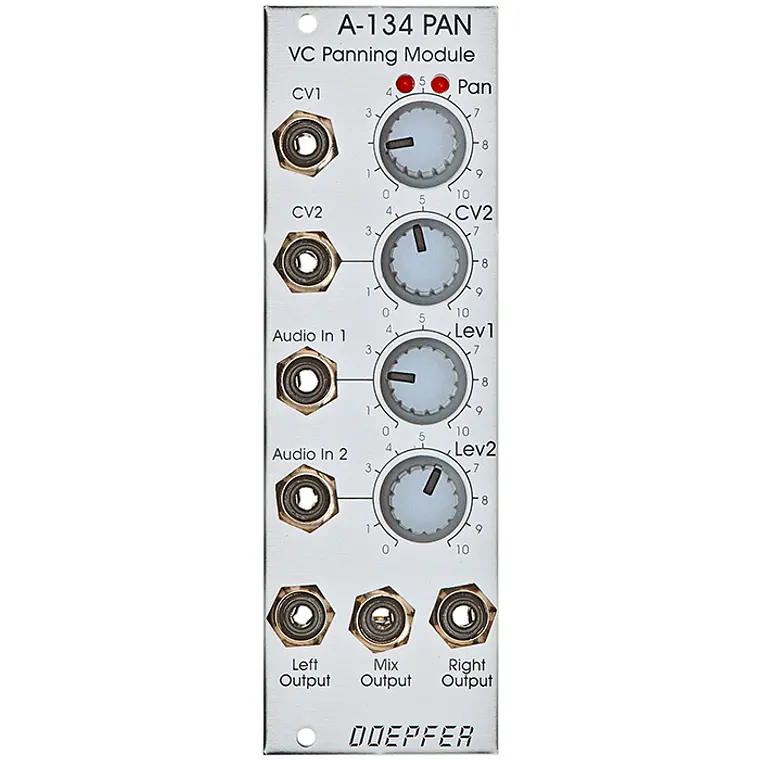

Doepfer A-134-1 Voltage Controlled Panner/Crossfader

El A-134 es un módulo de paneo (panning) universal controlado por voltaje y/o fundido cruzado (crossfader). Si el módulo se usa como un dispositivo de paneo controlado por voltaje, una señal de audio se panoramiza a dos salidas diferentes. Si el módulo se usa como un fundido cruzado controlado por voltaje, dos señales de audio se mezclan en una salida común. El módulo permite incluso composiciones de ambas funciones.

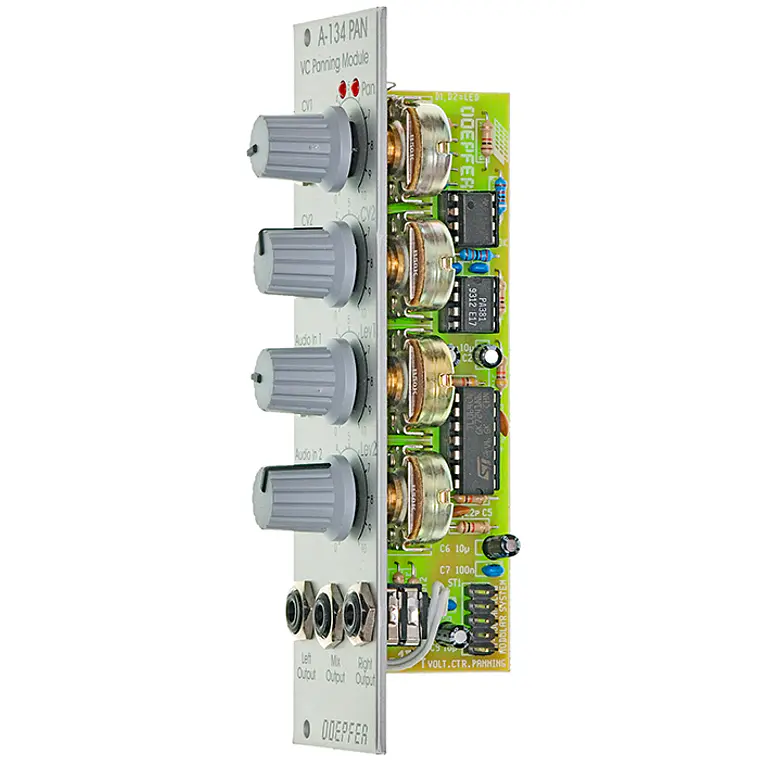

El módulo contiene dos VCAs (Voltage Controlled Amplifiers) lineales de alta calidad (fabricados con CEM3381). El VCA2 funciona en la dirección opuesta al VCA1, es decir, cuanto más aumenta el volumen (loudness) del VCA1, más disminuye el volumen del VCA2.

El paneo o el fundido cruzado se ajustan con una perilla de control (control manual) y mediante dos voltajes de control externos, uno equipado con un atenuador. Las fuentes de voltaje de control adecuadas son, por ejemplo, LFOs (Low-Frequency Oscillators), señales de envolvente (envelope signals), ruido aleatorio (random), Theremin o un voltaje proveniente de una interfaz MIDI-to-CV-Interface. El paneo/fundido cruzado se visualiza con 2 LEDs.

El A-134 tiene una entrada de audio con atenuador para cada VCA. Si la entrada de audio del VCA2 no se utiliza, la entrada de audio del VCA1 se conecta con la entrada de audio del VCA2, es decir, los conectores (sockets) están "normalizados" (normalled).

El módulo tiene tres salidas de audio: Left Output (VCA1), Right Output (VCA2) y Mix. Para aplicaciones de paneo, se utilizan las salidas Left Out y Right Out. Si el módulo se utiliza como fundido cruzado, la salida Mix Output funciona como salida.

El Módulo A-134 permite:

• Efectos de paneo estereofónico controlado por voltaje (una señal de audio distribuida a dos salidas).
• Efectos de fundido cruzado (dos entradas de audio mezcladas en una salida de audio con proporción de volumen controlada por voltaje).
• Combinaciones de ambos efectos.Modulando.cl sintesis modular eurorack para todo Chile.
