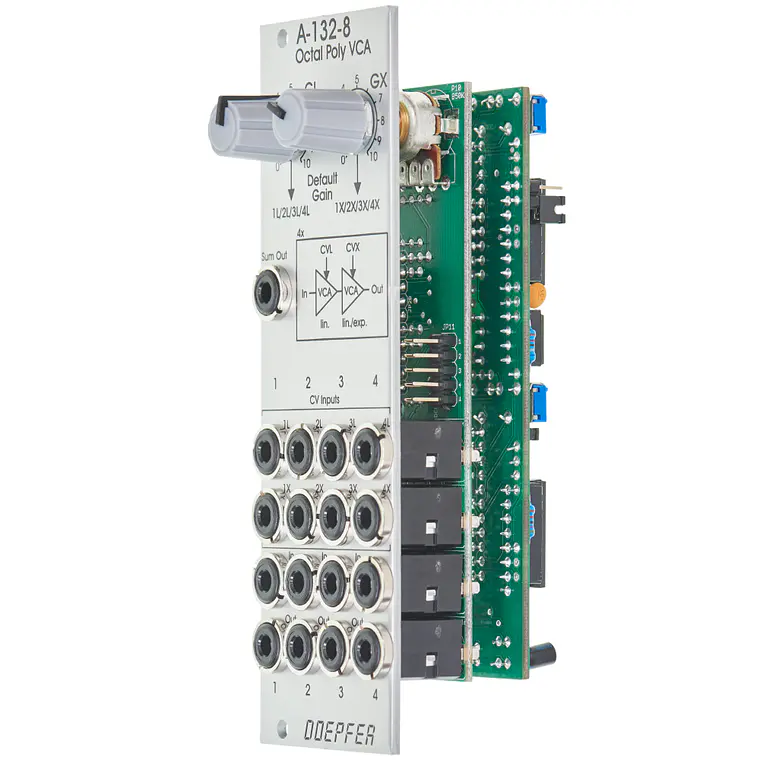

Doepfer A-132-8 Octal Poly VCA

El A-132-8 es un VCA octal (octal VCA) y está diseñado principalmente para aplicaciones polifónicas (polyphonic applications). El módulo contiene cuatro pares de VCA. Cada par incluye dos VCA conectados en cadena (daisy-chained). Uno de los VCA tiene una escala de control lineal (linear control scale), mientras que para el segundo VCA se puede elegir una escala de control lineal o exponencial (exponential control scale) mediante *jumpers*.

Decidimos proporcionar dos VCA para cada voz porque generalmente se requiere un VCA para la envolvente de volumen (loudness envelope) y un segundo para la velocidad (velocity) (u otras funciones como el volumen individual controlado por voltaje (voltage-controlled loudness) de cada voz, modulación de amplitud (amplitude modulation), etc.).

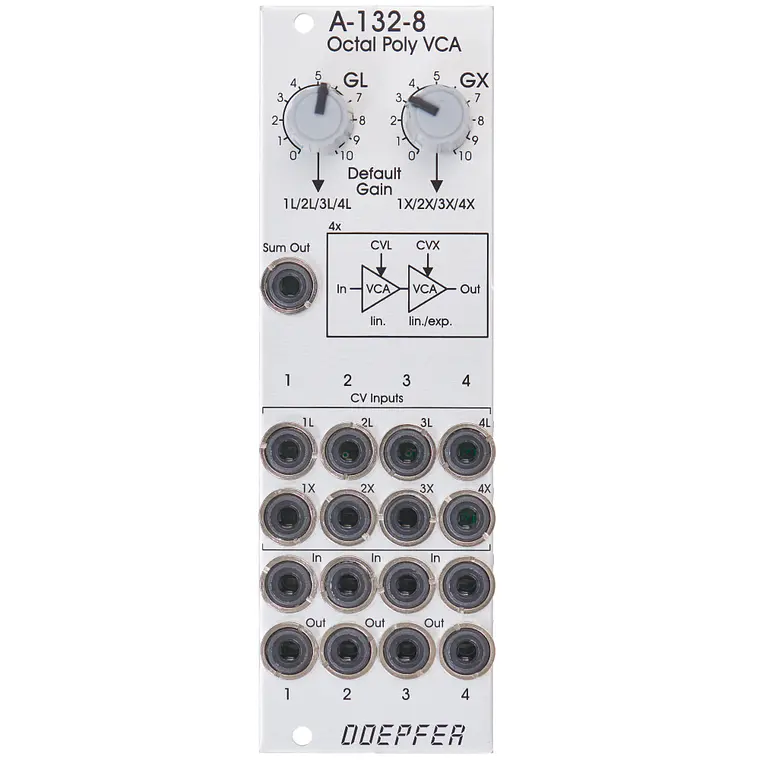

Los siguientes controles y entradas/salidas están disponibles: * Ganancia predeterminada 1 (Default Gain 1) (GL) * Ganancia predeterminada 2 (Default Gain 2) (GX) * Entrada de CV (CV Input) VCA 1 * Entrada de CV (CV Input) VCA 2 * Entrada de Audio (Audio Input) * Salida de Audio (Audio Output)Además, también está disponible una Salida Suma de Audio (Audio Sum Output).

El módulo cuenta con dos controles de Ganancia Predeterminada (Default Gain) (GL, GX), que permiten la apertura del primer VCA (L) y/o del segundo VCA (X). Para esto, los controles GL y GX generan dos voltajes de control internos de 0...+10V que están conectados a los contactos de conmutación de los *sockets* 1L...4L (control GL) y 1X...4X (control GX). Mientras no se inserte ningún cable de parcheo (patch cable) en el *socket* en cuestión, el voltaje de control predeterminado interno (GL o GX) se utiliza para controlar el VCA correspondiente. Esto es necesario cuando el VCA en cuestión no se está utilizando (es decir, no hay CV externo disponible). De lo contrario, el VCA se cerraría y no habría señal de salida (output signal) incluso si el otro VCA en la cadena estuviera abierto. Los controles GL y GX también son útiles para probar *patches* polifónicos (por ejemplo, para sintonizar los VCOs).

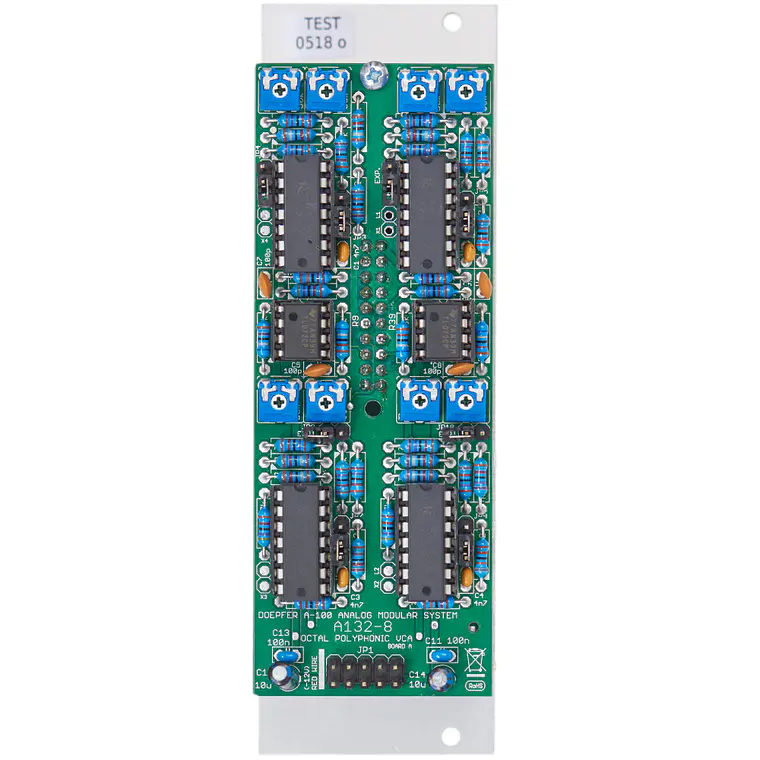

De fábrica, las entradas de CV (CV inputs) están ajustadas para un rango de CV de 0...+10V, coincidiendo con el módulo ADSR polifónico A-141-4. Sin embargo, la sensibilidad de cada entrada de CV se puede ajustar mediante un potenciómetro de recorte (*trimming potentiometer*) para adaptar los CVs incluso a otros rangos de voltaje de control.

Aplicación: *patches* polifónicos con dos VCAs por voz.
