Doepfer A-132-4 Quad exponential VCA / Mixer

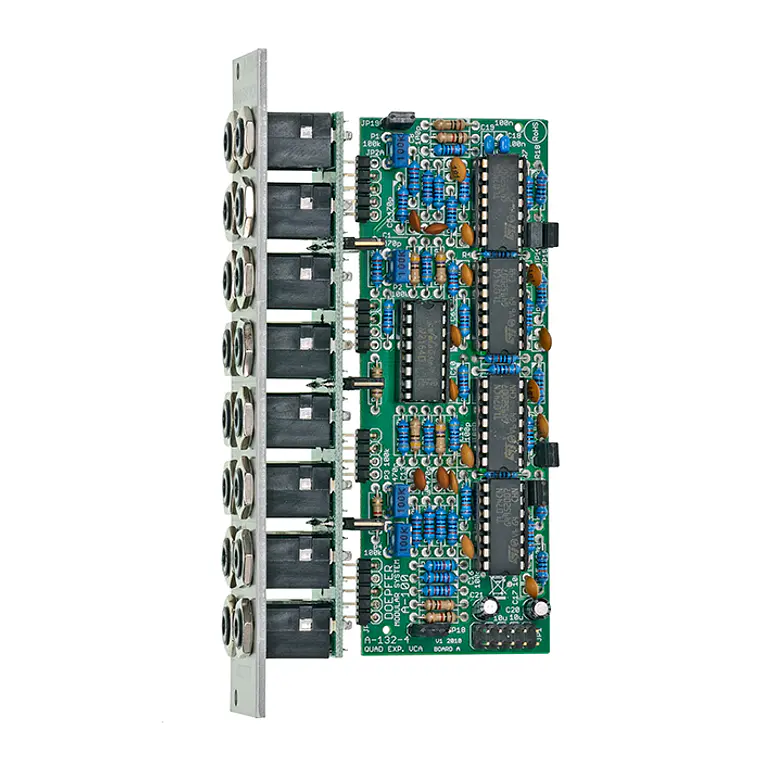

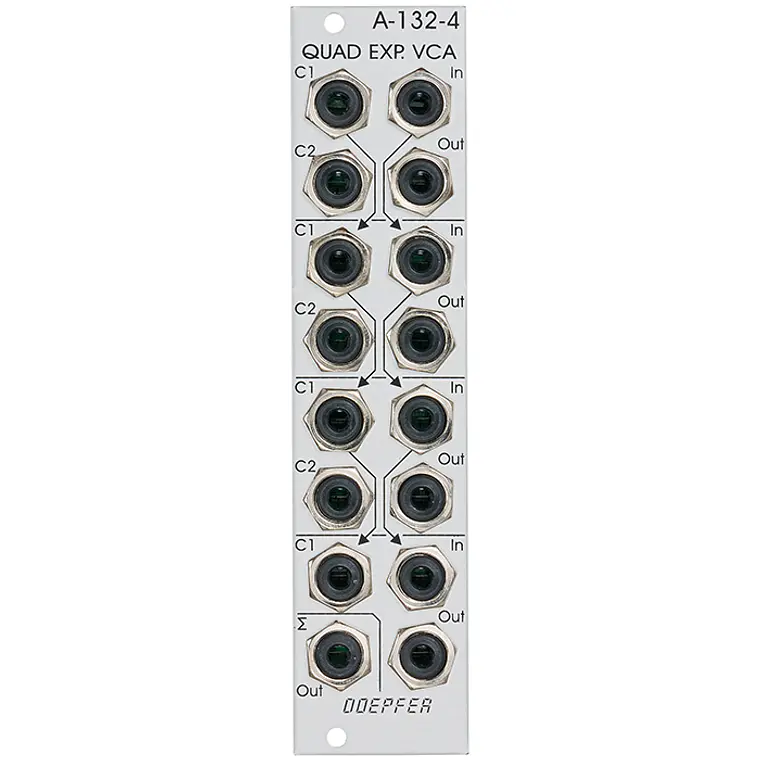

El módulo A-132-4 contiene cuatro amplificadores controlados por voltaje (VCA) idénticos con escalas de control exponenciales. Cada VCA tiene dos entradas de voltaje de control (C1, C2), una entrada de señal (In) y una salida de señal (Out). Las entradas de voltaje de control C1 y las entradas de señal pueden ser "normalled" (normalizadas) mediante puentes internos ("jumpers"), lo que significa que las señales de entrada correspondientes de la unidad #1 pueden conectarse a los contactos de conmutación de la unidad #2. Las de la unidad #2 pueden ser normalizadas a la unidad #3, y las de la unidad #3 a la unidad #4. Si no se desea la normalización ("normalling"), los puentes ("jumpers") deben ser retirados.

Además, la suma de las cuatro salidas está disponible (zócalo inferior izquierdo con el signo de suma). Por lo tanto, la unidad #4 solo tiene una entrada de voltaje de control (solo C1, no C2). Si se desea, este zócalo puede ser conectado mediante un puente ("jumpered") como entrada de voltaje de control 2. Sin embargo, en ese caso, la señal de suma ya no estará disponible como un zócalo (solo como un pin interno).

Para cada salida VCA hay un puente ("jumper") disponible que determina si la señal de salida del VCA correspondiente se añade a la señal de suma. De fábrica, los cuatro puentes ("jumpers") están colocados (es decir, las señales de salida de los cuatro VCA se añaden). Al retirar uno o más de los puentes ("jumpers"), se puede elegir qué salida VCA se añade a la suma. Los puentes ("jumpers") también pueden ser reemplazados por interruptores ("switches").
