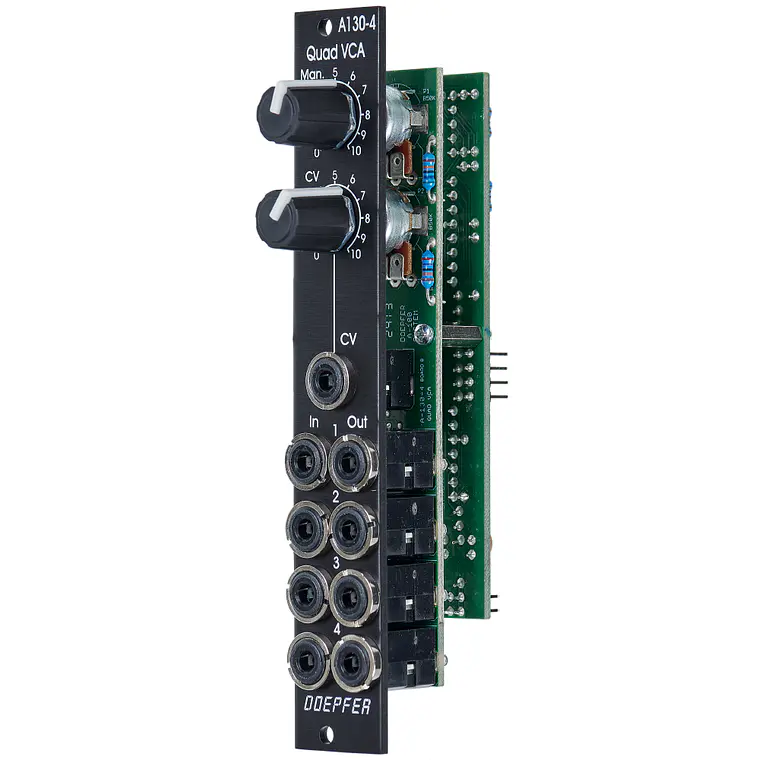

Doepfer A-130-4V Quad VCA Vintage Edition
Ficha Técnica
Descripción
El módulo A-130-4V contiene cuatro VCAs (Voltage Controlled Amplifiers) lineales con una sección de control de nivel común para los cuatro VCAs. Puede utilizarse para todas las aplicaciones de control simultáneo de amplitud/nivel de hasta cuatro señales de audio o CV (Control Voltage) diferentes. El A-130-4 es el reemplazo del módulo A-132-2 que ya no está disponible. En comparación con el A-132-2, el ancho se ha reducido de 8HP a 4HP.

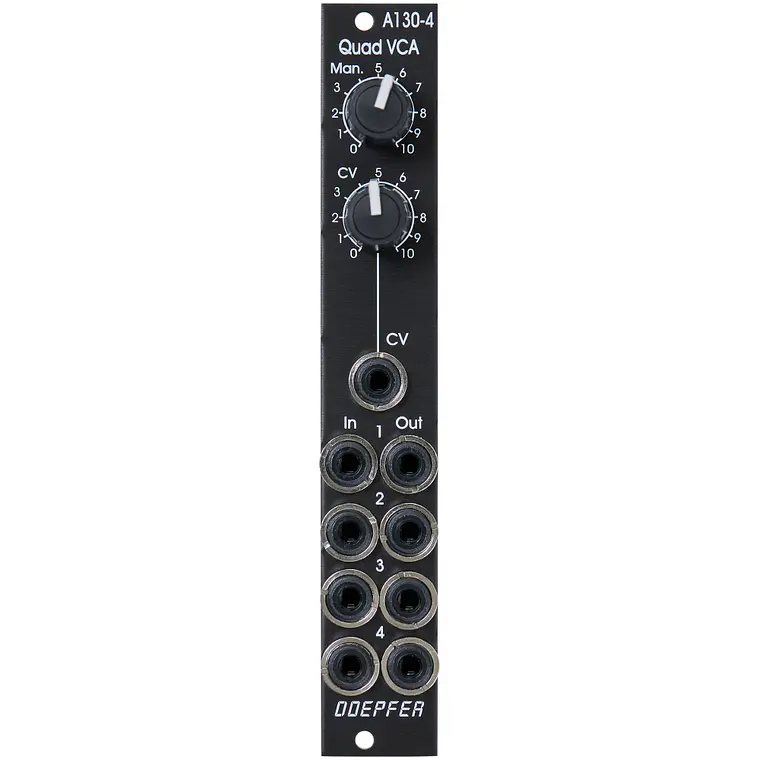

El módulo dispone de los siguientes controles y entradas/salidas: * Control Man.: control manual de la amplificación. * Control CV: atenuador para la tensión de control aplicada a la toma CVo socket Input 1. * Sockets In 1...4: entradas VCA 1...4. * Sockets Out 1...4: salidas VCA 1...4.
Ejemplos de aplicación: * Control simultáneo de amplitud/nivel de hasta cuatro señales de audio o CV diferentes. * Aplicación polifónica 1: control simultáneo de la profundidad de modulación de frecuencia (frequency modulation depth) de 4 VCOs (Voltage Controlled Oscillators) (Quad-LFO A-145-4 o Quad-VCLFO A-147-5 > A-130-4 > entradas FM A-111-4). * Aplicación polifónica 2: control simultáneo de la profundidad de modulación de ancho de pulso (pulsewidth modulation depth) de 4 VCOs (Quad-LFO A-145-4 o Quad-VCLFO A-147-5 > A-130-4 > entradas PWM A-111-4). * Control simultáneo de señales cuadrofónicas.

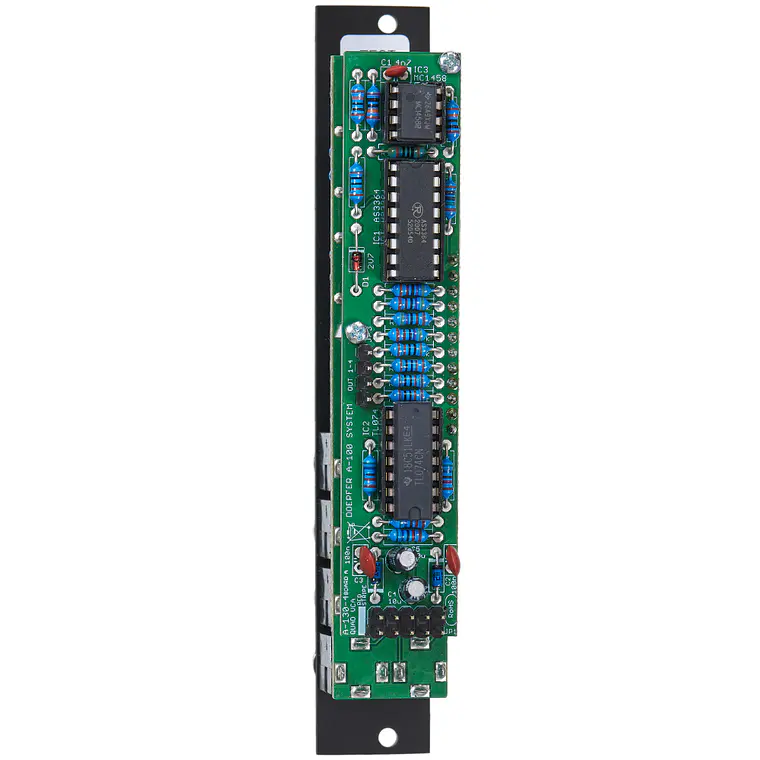

Notas técnicas: * La amplificación máxima para cada VCA es de aproximadamente 1 (el control "Man." completamente en sentido horario o CW). Incluso con una tensión de control externa aplicada a la entrada CV, la amplificación máxima está limitada a 1. * El módulo está equipado con dos conectores internos (cabezales de pines o pin headers con 4 pines cada uno). * El cabezal de pines #1 se puede utilizar para normalizar las cuatro entradas a otros módulos (por ejemplo, Quad LFO A-145-4 o A-147-5, Quad ADSR A-143-2). * El cabezal de pines #2 se puede utilizar para conectar las cuatro salidas a otros módulos. * El nivel máximo en las entradas VCA sin recorte/distorsión (clipping/distortion) es de aproximadamente 20Vpp o +/-10V.
