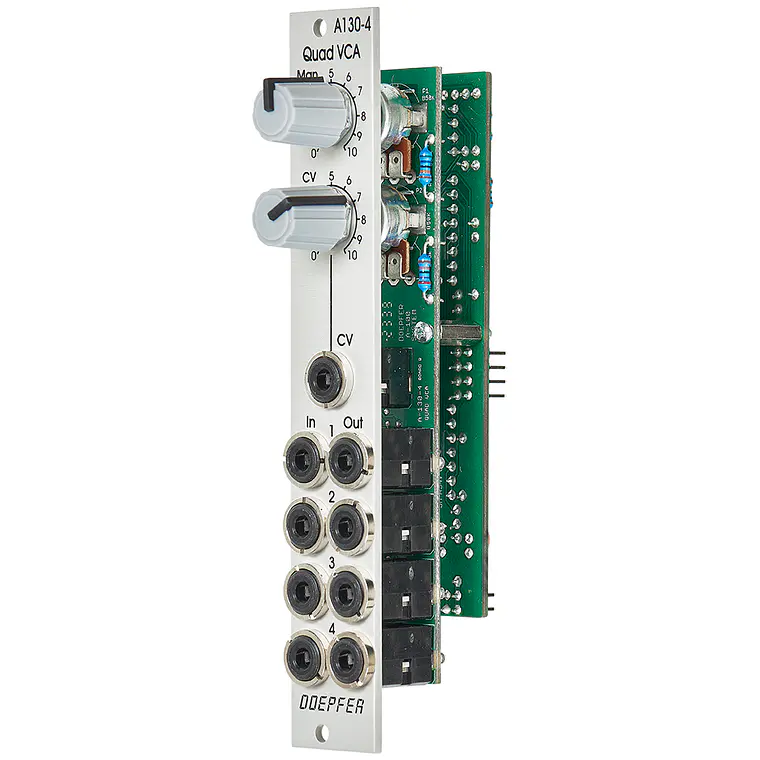

Doepfer A-130-4 Quad VCA

El módulo A-130-4 contiene cuatro VCAs (Voltage Controlled Amplifiers) lineales con una sección de control de nivel común para los cuatro VCAs. Puede utilizarse para todas las aplicaciones de control simultáneo de amplitud/nivel de hasta cuatro señales de audio o CV (Control Voltage) diferentes.

El A-130-4 es el reemplazo del módulo A-132-2, que ya no está disponible. En comparación con el A-132-2, el ancho se ha reducido de 8HP a 4HP.

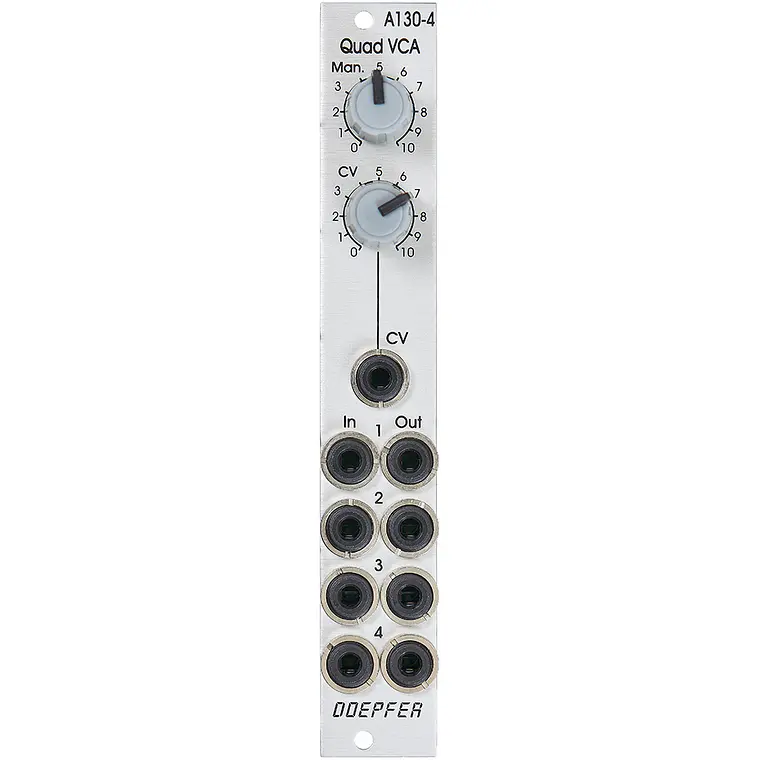

El módulo tiene los siguientes controles y entradas/salidas disponibles: * Control Man.: control manual de la amplificación * Control CV: atenuador para la tensión de control aplicada al *socket* CV * Sockets In 1...4: entradas VCA 1...4 * Sockets Out 1...4: salidas VCA 1...4

Ejemplos de aplicación: * Control simultáneo de amplitud/nivel de hasta cuatro señales de audio o CV diferentes * Aplicación polifónica 1: control simultáneo de la profundidad de la modulación de frecuencia de 4 VCOs (Voltage Controlled Oscillators) (Quad-LFO A-145-4 o Quad-VCLFO A-147-5 > A-130-4 > entradas FM A-111-4) * Aplicación polifónica 2: control simultáneo de la profundidad de la modulación de ancho de pulso (*pulsewidth modulation*) de 4 VCOs (Quad-LFO A-145-4 o Quad-VCLFO A-147-5 > A-130-4 > entradas PWM A-111-4) * Control simultáneo de señales cuadrófonicas

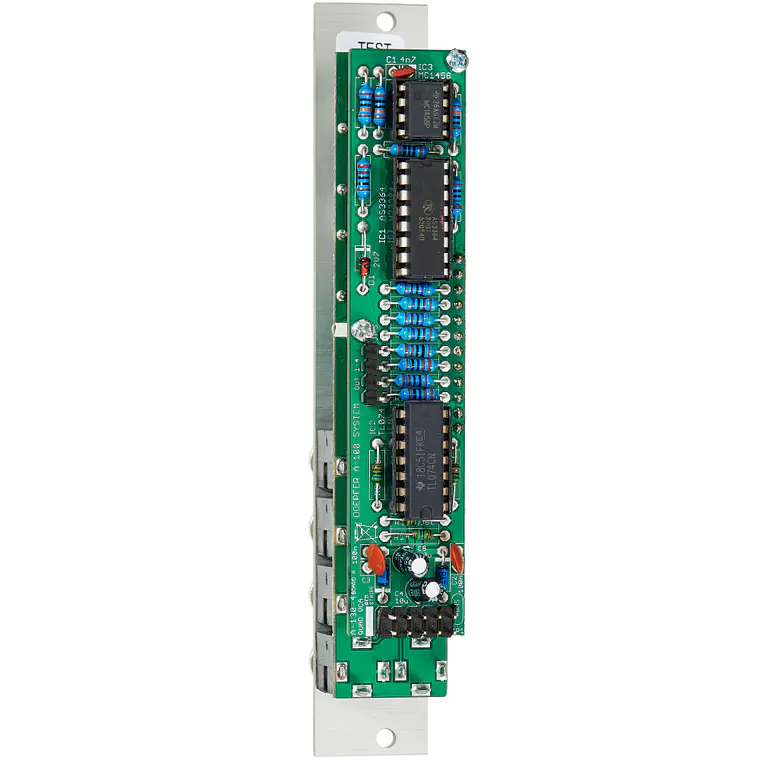

Notas técnicas: * La amplificación máxima para cada VCA es de aproximadamente 1 (control "Man." completamente CW). Incluso con una tensión de control externa aplicada a la entrada CV, la amplificación máxima está limitada a 1. * El módulo está equipado con dos conectores internos (*pin headers* de 4 pines cada uno). El *pin header* #1 puede utilizarse para normalizar las cuatro entradas a otros módulos (por ejemplo, Quad LFO A-145-4 o A-147-5, Quad ADSR A-143-2). El *pin header* #2 puede utilizarse para conectar las cuatro salidas a otros módulos. * El nivel máximo en las entradas VCA sin *clipping*/*distortion* es de aproximadamente 20Vpp o +/-10V.
