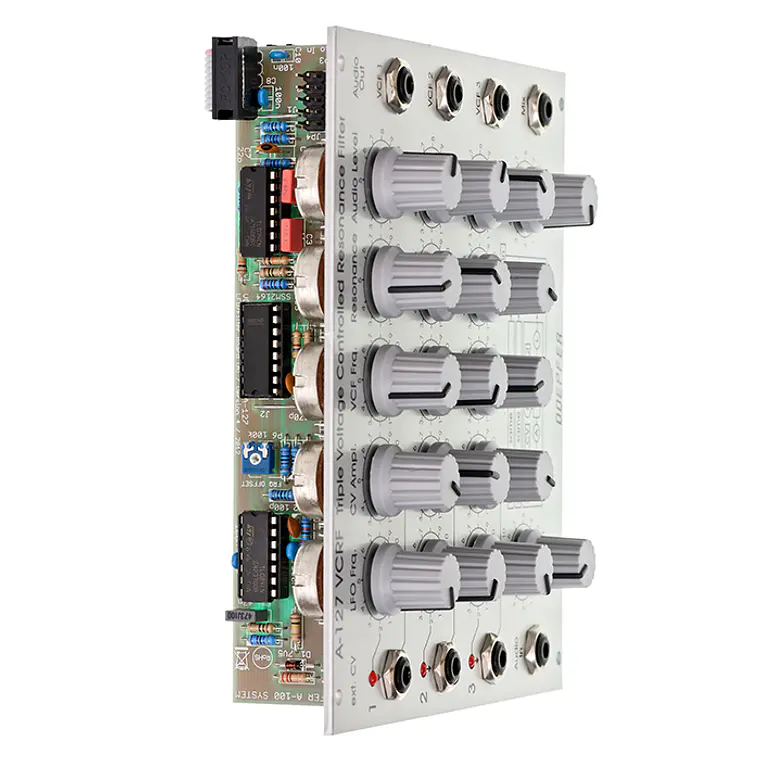

Doepfer A-127 VC Triple Resonance Filter

El Module A-127 es una unidad de filtro de triple resonancia. Contiene tres filtros pasa banda (band pass filters) controlados por voltaje separados.

Cada filtro tiene su propio oscilador de baja frecuencia (LFO) (forma de onda triangular - triangle waveform) con pantalla LED y frecuencia y amplitud ajustables. En lugar del LFO interno, se puede utilizar un voltaje de control externo (external control voltage) para controlar la frecuencia del filtro. En este caso, el voltaje externo se introduce en el conector CV externo (external CV jack) (con interruptor integrado para apagar la señal LFO) y el control de amplitud del LFO afecta el nivel de la señal CV externa.

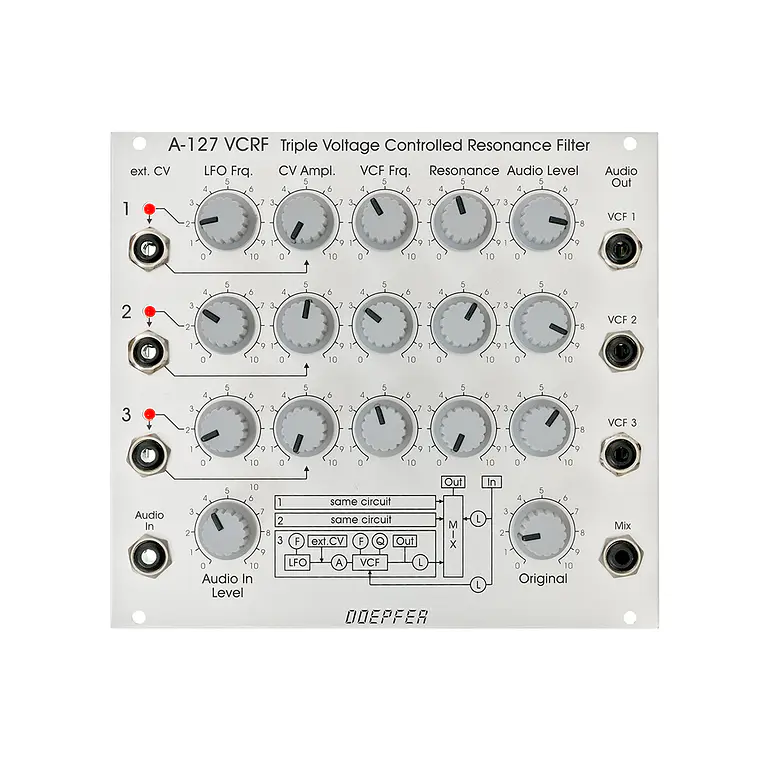

Cada filtro está equipado con los siguientes controles: * Frecuencia del LFO * Amplitud del LFO/CV externo * Frecuencia del filtro * Resonancia del filtro * Amplitud del filtro

Además de la salida de mezcla (mix output) para los tres filtros, cada filtro tiene una salida de audio separada. La señal de audio original se puede agregar a la señal de mezcla del triple filtro con un control separado. Los 3 filtros comparten una entrada de audio común con atenuador. Las entradas de audio del filtro son muy sensibles, por lo que la distorsión puede usarse intencionalmente para crear nuevos sonidos, si se desea.

El rango de control de frecuencia de los filtros pasa banda es de aproximadamente 40Hz a 6kHz, el rango de frecuencia de los LFO es de aproximadamente 0.02Hz a 20Hz (= 1 min a 1/20 seg por ciclo).

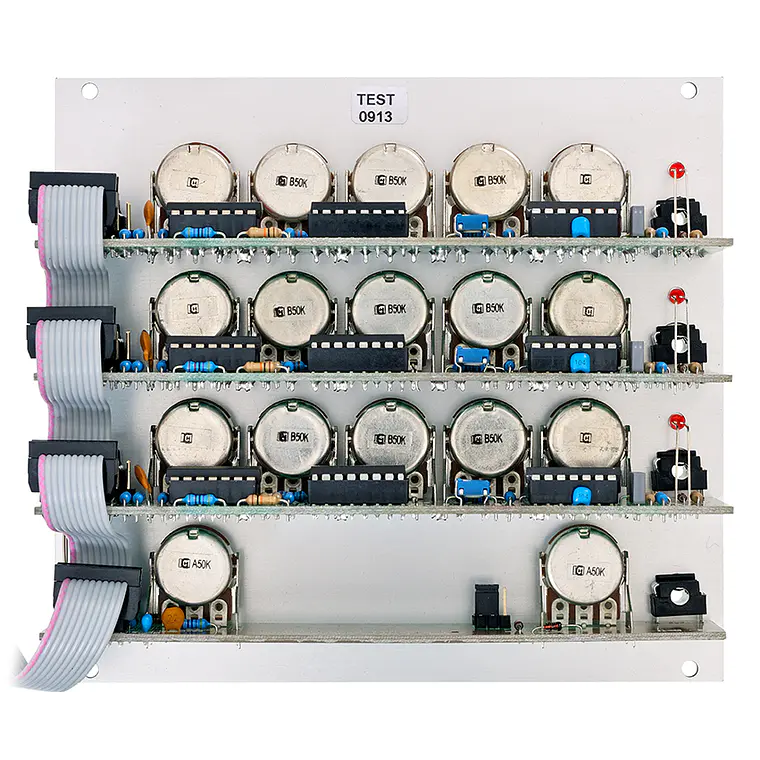

Cada uno de los tres filtros se puede usar también como un pasa bajo (low pass) de 12dB (con control de resonancia) en lugar de un pasa banda. Para esto, se debe cambiar un puente (jumper) en la placa de filtro en cuestión. En este caso, el módulo ya no se puede llamar "filtro de resonancia" sino "filtro pasa bajo triple". También es posible modificar solo uno o dos de los filtros a pasa bajo.
