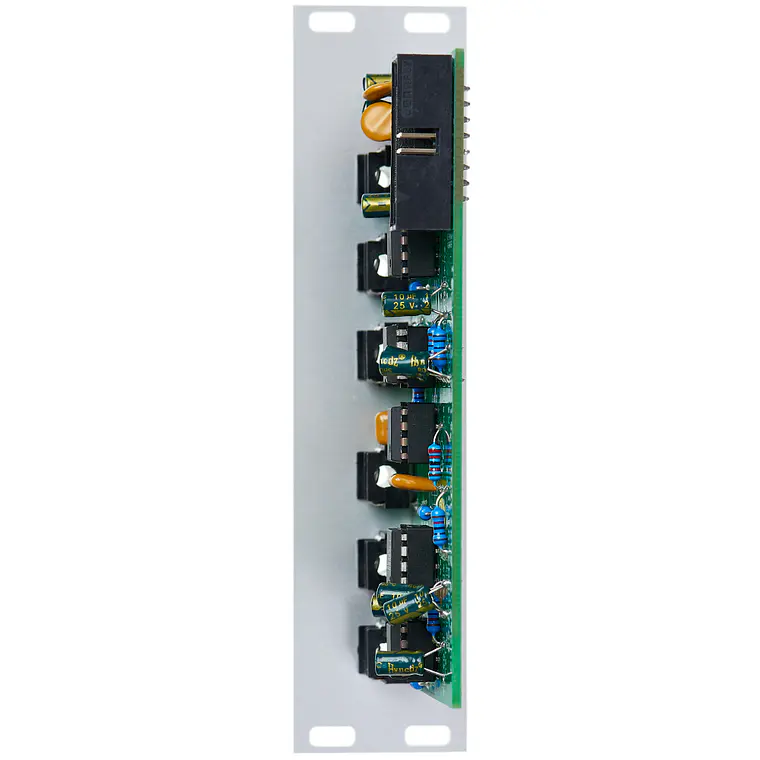

Analogue Systems RS-610N Dual Ring Modulator

El RS-610N contiene dos moduladores de anillo (ring modulators) de alta calidad acoplados en CA (AC-coupled) que ofrecen una modulación de anillo (ring modulation) precisa en una amplia gama de frecuencias y amplitudes.

Hay dos tipos de moduladores de anillo utilizados en la síntesis de audio: acoplados en CA (AC-coupled) y acoplados en CC (DC-coupled). El modulador de anillo acoplado en CA es el más común. Simplificando, este acepta la entrada de dos fuentes con frecuencias X e Y, y emite una sola señal con frecuencias componentes: X+Y y X-Y. Las señales originales se suprimen, por lo que solo se escuchan estas frecuencias de "suma" y "diferencia".

* Las frecuencias contenidas en la nueva señal rara vez estarán relacionadas armónicamente, por lo que la modulación de anillo es muy adecuada para producir tonos metálicos y estridentes (clangorous).

* Si las entradas son armónicamente ricas, la salida será una forma de onda compleja (waveform), a menudo áspera y posiblemente inutilizable excepto para efectos de sonido.

* Si una de las entradas es una modulación (envolvente o LFO), un modulador de anillo actúa como un amplificador controlado por voltaje (VCA), y la amplitud de la señal de salida será proporcional al voltaje de la modulación.

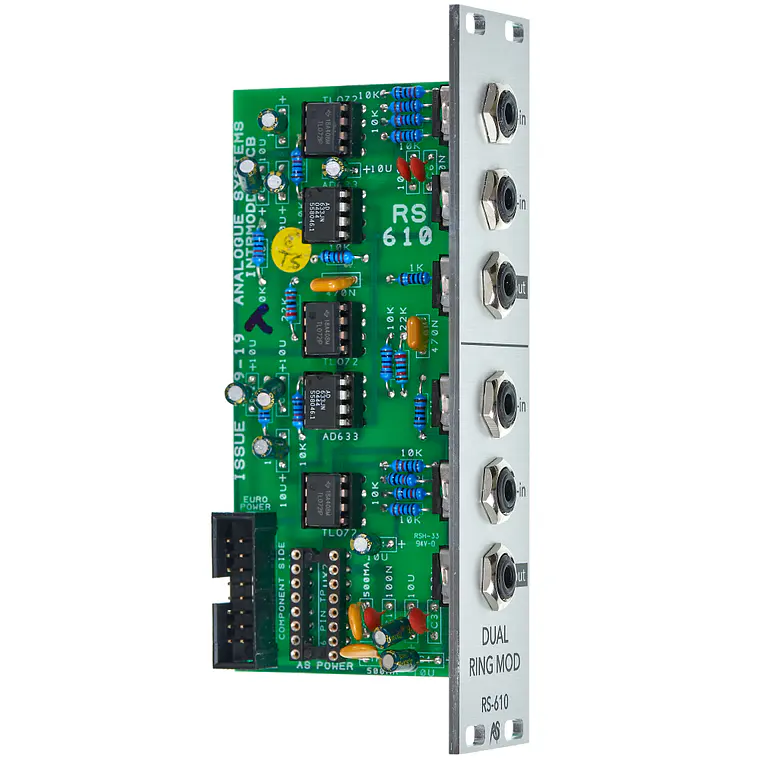

Cada modulador de anillo ofrece dos entradas y una salida. No hay controles. La entrada x (x-in) está normalizada a la entrada y (y-in) en ambas unidades (para la duplicación de frecuencia). Además, la salida del modulador de anillo superior está normalizada a la entrada x (x-in) del modulador de anillo inferior.
