AJH MiniMod Ring SM Silver
Ficha Técnica
Descripción

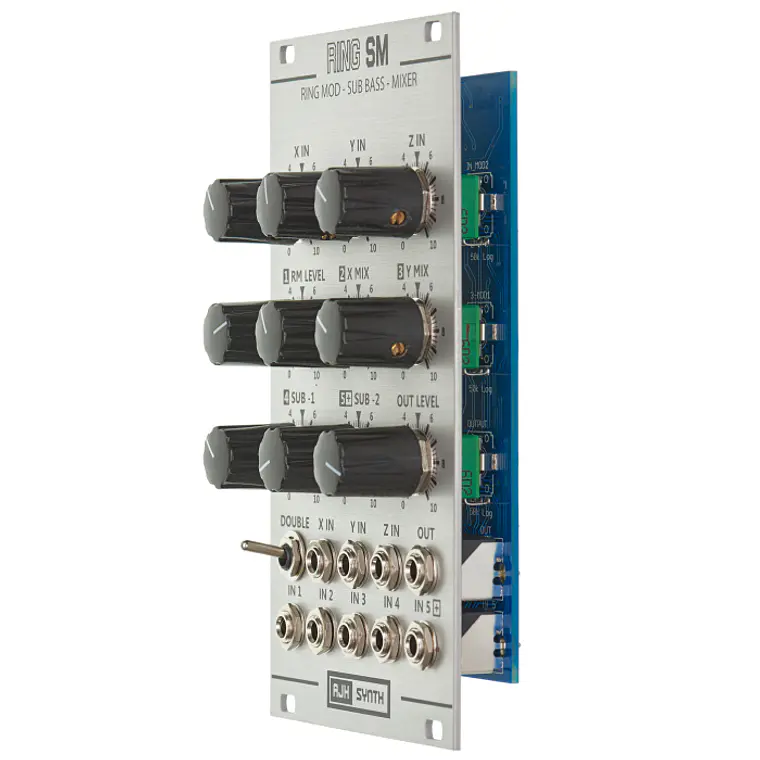

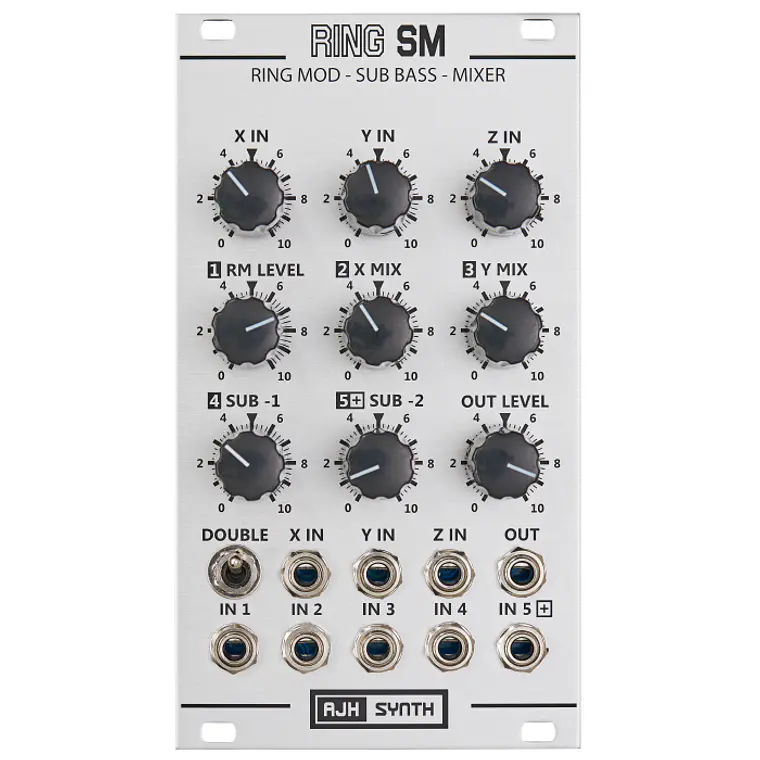

El AJH Synth Ring SM es un módulo Eurorack nuevo y único que cuenta con un núcleo de modulador de anillo (Ring Modulator core) de transistor discreto con tres entradas, dos generadores de sub-graves (Sub Bass generators) de onda sinusoidal moldeada y un mezclador de transistor discreto de cinco canales con capacidad de distorsión adicional; todo dentro de 14HP de espacio en el panel de su sistema Modular Eurorack.

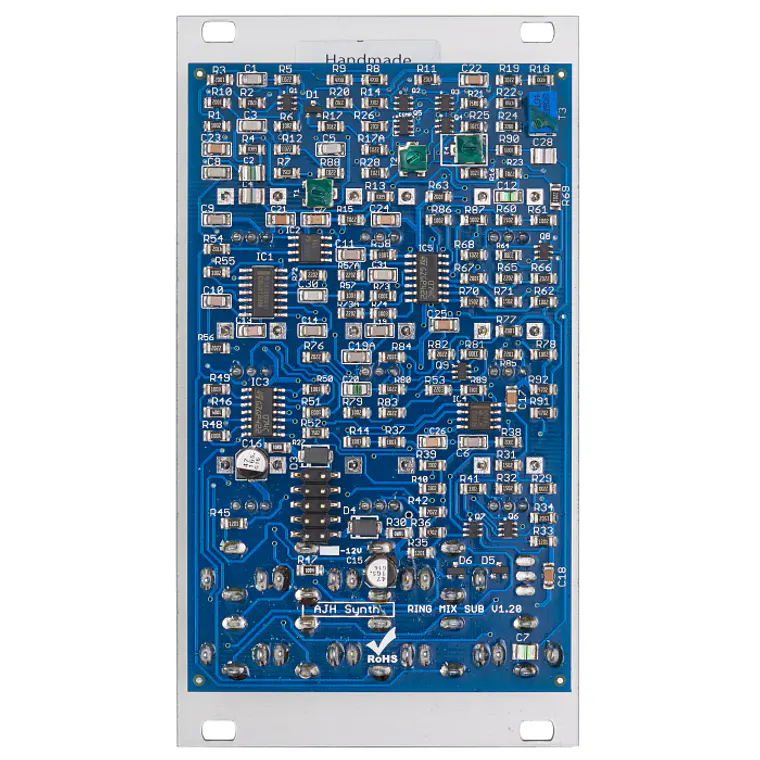

El módulo RING SM es bastante único porque su circuito de modulador de anillo se basa en un diseño de Célula Gilbert (Gilbert Cell) de CA acoplada con transistor discreto que data de principios de la década de 1960. Las características de sobrecarga y distorsión son bastante diferentes y musicalmente más útiles. Hay una tercera entrada Z además de las entradas habituales de portadora (Carrier) (X) y modulador (Modulator) (Y) que se ven en otros diseños de moduladores de anillo. La entrada Z es en realidad una segunda entrada de modulador que tiene una relación de fase diferente con el núcleo del modulador de anillo y puede producir un sonido más resonante cuando se utiliza. Las tres entradas (X, Y y Z) se pueden usar simultáneamente.
El interruptor “Double” conecta la entrada X (portadora) a la entrada Y (modulador), de modo que si se aplica una onda sinusoidal o una onda triangular a la entrada X, esta se duplicará y la salida RM será una octava más alta que la entrada X; no es necesaria una entrada Y para que esto se genere.
Hay dos generadores de sub-graves (Sub Bass Generators) independientes: * Sub Bass -1 produce una salida de onda sinusoidal moldeada una octava por debajo de la forma de onda aplicada a la entrada X IN. * Sub Bass -2 produce una salida de onda sinusoidal moldeada dos octavas por debajo de la forma de onda aplicada a la entrada X IN.Las formas de onda de sub-graves no son ondas cuadradas, sino que varían de una onda trapezoidal con bordes redondeados a frecuencias más bajas a formas de onda similares a las sinusoidales a frecuencias más altas y son útiles hasta 1 kHz. Tienen un contenido armónico mucho más bajo que los sub-graves de onda cuadrada normales, han sido diseñados específicamente para encajar mucho mejor en una mezcla y parecen tener más empuje y pegada (drive and punch).
También se incluye un mezclador de cinco entradas acoplado a CC (DC coupled mixer) basado en el diseño modular CP3 de transistor discreto que data de principios de la década de 1970. Utiliza transistores discretos en lugar de circuitos integrados para el núcleo del mezclador, debido a su bucle de retroalimentación negativa (negative feedback loop) y la topología del circuito de tierra virtual (virtual ground circuit topology) que en realidad funciona bastante bien en esta función, sin interacción entre las entradas y una distorsión relativamente baja, hasta que se sobrecarga.
Las entradas del mezclador son tomas jack IN 1, IN2, IN3, IN4 e IN5; sin embargo, cuando no hay un cable de parche insertado en estas tomas jack de entrada, las salidas del modulador de anillo y los generadores de sub-graves se enrutan automáticamente (normalised) a través del mezclador internamente. Conectar un cable de parche en cualquiera de las entradas del mezclador desactiva la normalización para esa entrada en particular y permite que se use como un mezclador regular tanto para señales de audio como para voltajes de control (control voltages). Debido a que la sección del mezclador está acoplada a CC, se puede usar para mezclar voltajes de control además de solo señales de audio, o incluso puede mezclar señales de audio y voltajes de control simultáneamente, lo que permite que se use como un módulo de distorsión asimétrica.
