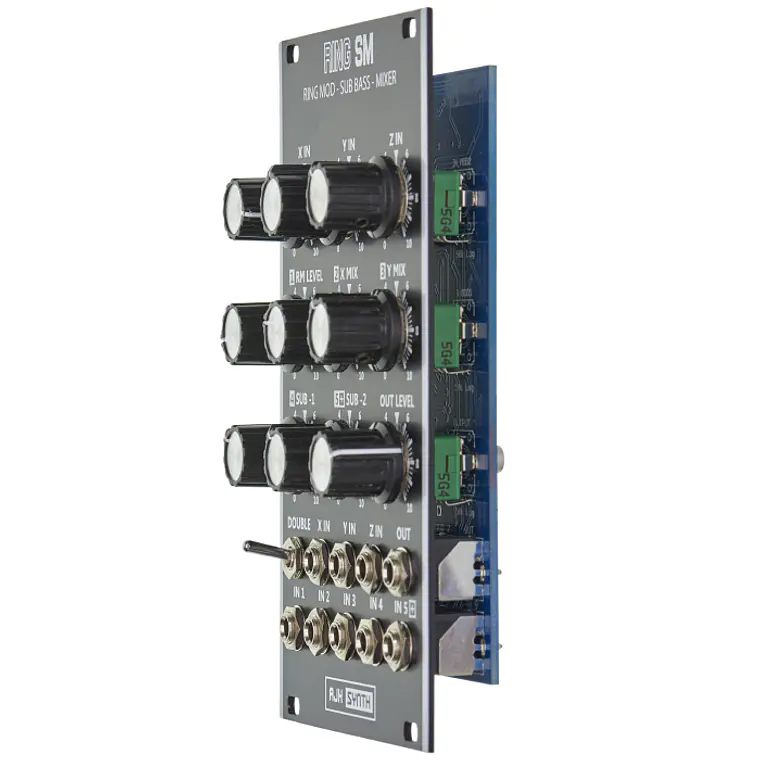

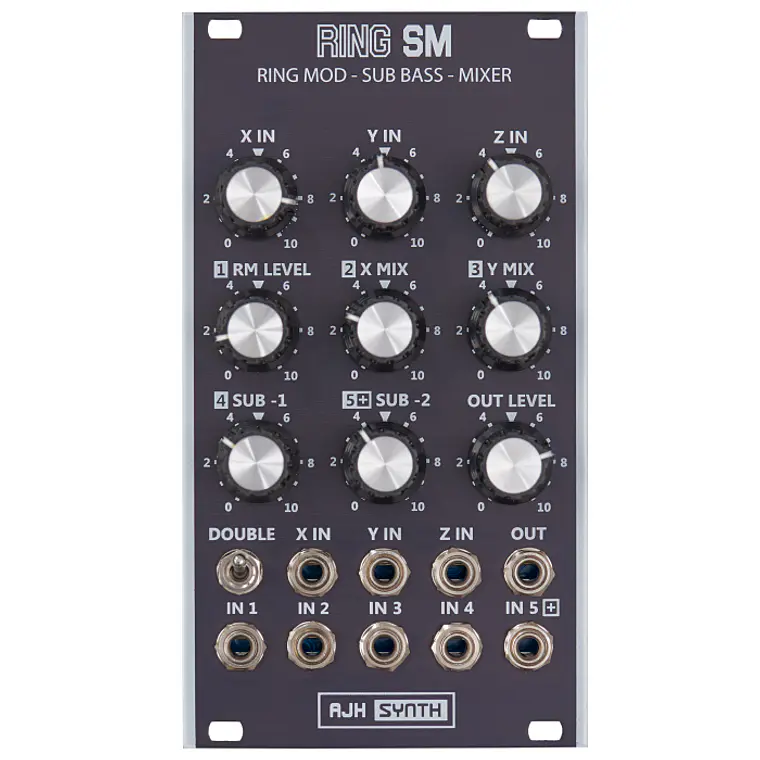

AJH MiniMod Ring SM Black

El AJH Synth Ring SM es un nuevo y único módulo Eurorack que presenta un núcleo de Ring Modulator de transistor discreto de tres entradas, dos generadores de Sub Bass de onda sinusoidal conformada y un mezclador (mixer) de transistor discreto de cinco canales con capacidad de distorsión adicional; todo dentro de 14HP de espacio en el panel (panel space) Modular Eurorack.

El módulo RING SM es bastante único porque su circuito Ring Modulator se basa en un diseño de célula Gilbert (Gilbert Cell) de CA acoplada de transistor discreto que data de principios de la década de 1960. Las características de sobrecarga (overload) y distorsión son bastante diferentes y más musicalmente útiles. Hay una tercera entrada Z además de las entradas Carrier (X) y Modulator (Y) habituales que se ven en otros diseños de Ring Modulator. La entrada Z (Z Input) es en realidad una segunda entrada de modulador que tiene una fase de relación diferente con el núcleo del Ring Modulator y puede producir un sonido más resonante cuando se utiliza. Las tres entradas (X, Y y Z) se pueden utilizar simultáneamente.

El interruptor “Double” conecta la entrada X (portadora / carrier) a la entrada Y (modulador / modulator), de modo que si se aplica una onda sinusoidal (Sine wave) o una onda triangular (Triangle wave) a la entrada X (X Input), esta se duplicará y la salida RM estará una octava más alta que la entrada X; no es necesaria la entrada Y para que esto se genere.

Hay dos generadores Sub Bass independientes:

• Sub Bass -1 produce una salida de onda sinusoidal conformada una octava por debajo de la forma de onda aplicada a la entrada X IN (X IN Input).
• Sub Bass -2 produce una salida de onda sinusoidal conformada dos octavas por debajo de la forma de onda aplicada a la entrada X IN.

Las formas de onda Sub Bass no son ondas cuadradas (square waves) sino que varían desde una onda trapezoidal con bordes redondeados a frecuencias más bajas hasta formas de onda similares a las sinusoidales a frecuencias más altas y son útiles hasta 1kHz. Tienen un contenido armónico mucho más bajo que los subs de onda cuadrada normales, y han sido diseñados específicamente para encajar mucho mejor en una mezcla y parecer tener más "drive" y "punch".

También se incluye un mezclador de cinco entradas (five input), acoplado a CC (DC coupled) basado en el diseño modular CP3 de transistor discreto que data de principios de la década de 1970. Este utiliza transistores discretos en lugar de circuitos integrados (integrated circuits) para el núcleo del mezclador, debido a su bucle de retroalimentación negativa (negative feedback loop) y la topología de circuito de tierra virtual (virtual ground circuit topology) que en realidad funciona bastante bien en esta función, sin interacción entre las entradas y con una distorsión relativamente baja, hasta que se sobrecarga. Las entradas del mezclador son los jack sockets IN 1, IN2, IN3, IN4 e IN5; sin embargo, cuando no se inserta ningún cable de parcheo (patch lead) en estos jack sockets de entrada, las salidas del Ring Modulator y los generadores Sub Bass se enrutan automáticamente (normalised) a través del mezclador internamente. Conectar un cable de parcheo en cualquiera de las entradas del mezclador anula la normalización para esa entrada en particular y permite que se use como un mezclador regular tanto para audio como para voltajes de control. Debido a que la sección del mezclador está acoplada a CC, se puede usar para mezclar voltajes de control además de solo señales de audio, o incluso puede mezclar tanto audio como voltajes de control simultáneamente, lo que permite que se use como un módulo de distorsión asimétrica.
