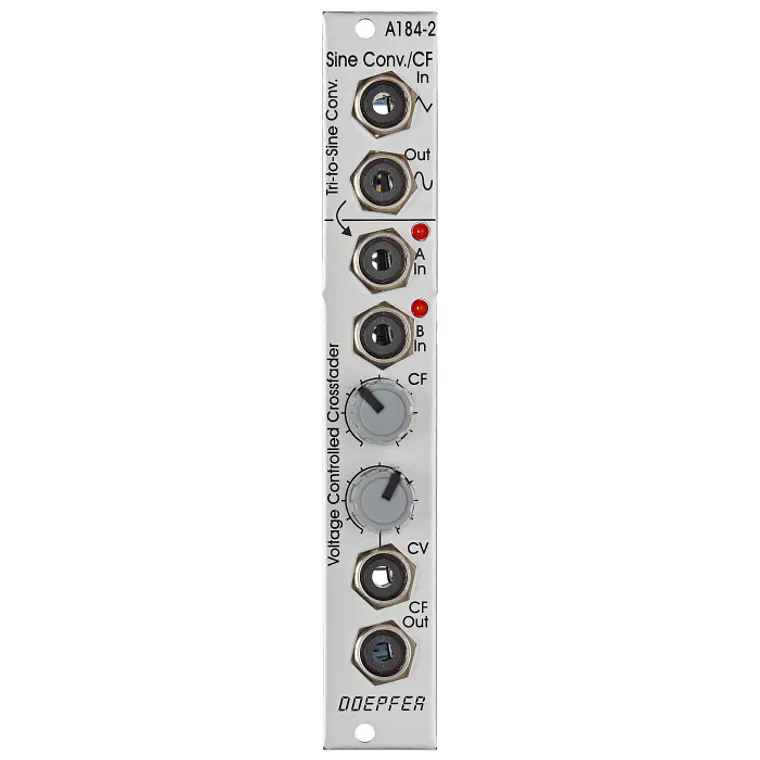

Doepfer A-184-2 VC CF and Triangle to Sine Wave Shaper
Ficha Técnica
Descripción
El A-184-2 contiene dos circuitos independientes. Por un lado, hay un convertidor de curva (curve converter) que transforma una onda triangular (triangle) en una onda sinusoidal (sine) casi perfecta; bastante útil como expansor de oscilador (oscillator expander) para VCOs que no tienen una onda sinusoidal o que tienen una imperfecta. Por otro lado, el módulo presenta un crossfader (crossfader) controlado por voltaje (voltage controlled) que, utilizando SSM-VCAs de alta calidad, está destinado para audio.
La parte superior del módulo es, como se mencionó antes, un convertidor de curva muy preciso para generar una onda sinusoidal absolutamente limpia a partir de una onda triangular.
La parte inferior es un circuito para realizar fundidos cruzados (crossfading) entre dos señales de entrada (input signals) hacia una salida (output). Esto puede ocurrir manualmente con el control CF, así como controlado por voltaje a través de la entrada CV (CV input) escalable. Ambas entradas están equipadas con LEDs que muestran los niveles de señal (signal levels). La entrada A está normalizada a la salida del convertidor sinusoidal.
