AJH V-Shape Silver

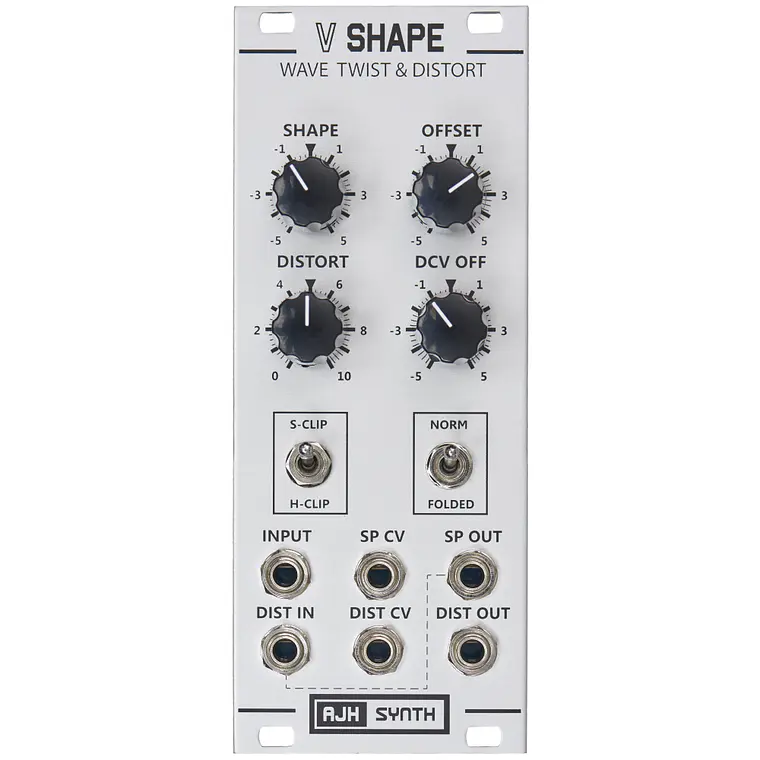

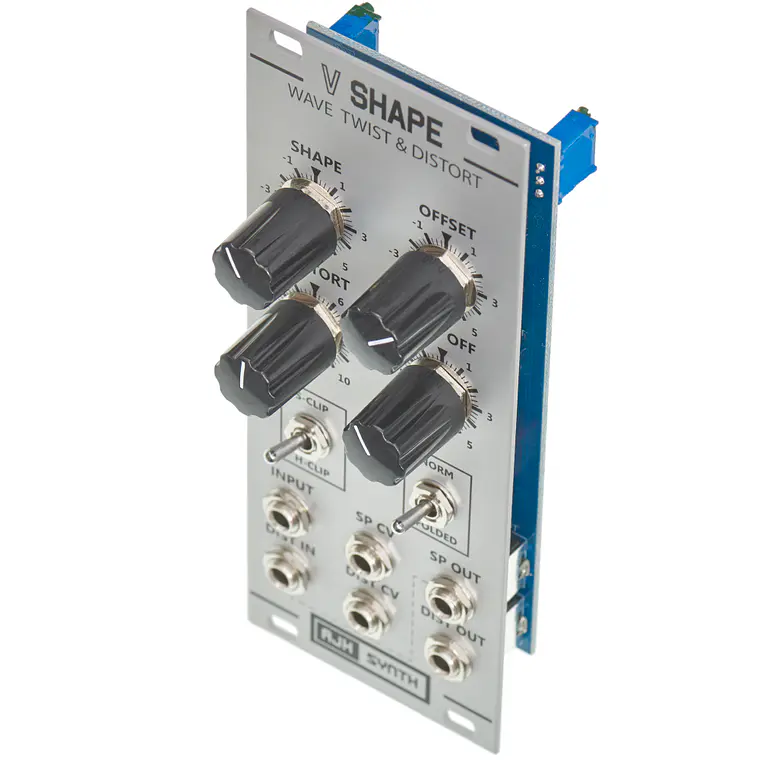

El V-Shape es dos módulos en uno: un "wave twister" (girador de onda) y un módulo de distorsión / "wavefolding" (plegado de onda). Ambas secciones de los módulos son de diseño completamente analógico y pueden usarse de forma independiente o pueden conectarse en serie (normalled in series).

El "wave twister" puede tomar (por ejemplo) una forma de onda de diente de sierra (sawtooth waveform) como entrada y darle forma, bajo control manual o de voltaje externo (external voltage control), hasta convertirla en una forma de onda triangular (triangle waveform) y luego en una forma de onda de rampa (ramp waveform), produciendo un sonido similar a la modulación por ancho de pulso (pwm) para los dientes de sierra.

Funciona de acuerdo con la siguiente fórmula matemática: Output = min(In/CV, (Inverted In)/1-CV), donde In es el voltaje de entrada (input voltage) y CV es el voltaje de control (CV voltage).

Producirá un efecto a partir de la mayoría de las formas de onda (con la excepción de las ondas cuadradas - square waves), ya sean simétricas o asimétricas. Bajo muchas condiciones, la función de transferencia (transfer function) no es perfecta, por lo que también se pueden generar diferentes armónicos (harmonics).

La segunda parte del módulo V-Shape es una unidad de distorsión (distortion unit), con selección de recorte suave (Soft Clipping) o duro (Hard Clipping), y la cantidad de recorte se puede controlar mediante un control en el panel frontal o un voltaje de control externo (external control voltage). También hay un "wavefolder" (plegador de onda) de una sola etapa y conmutable (switch-able), que se puede usar con formas de onda recortadas suaves o duras.
