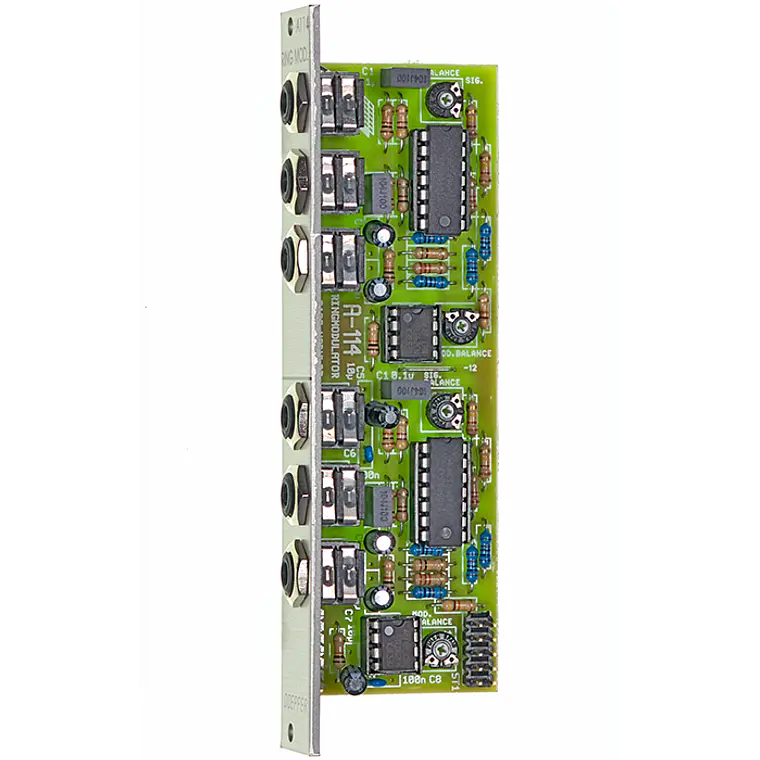

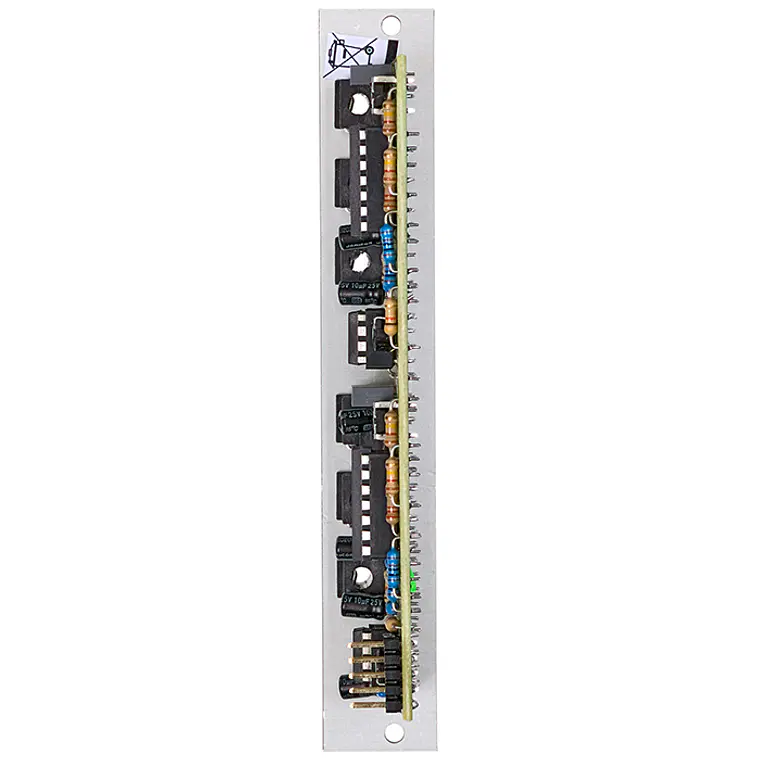

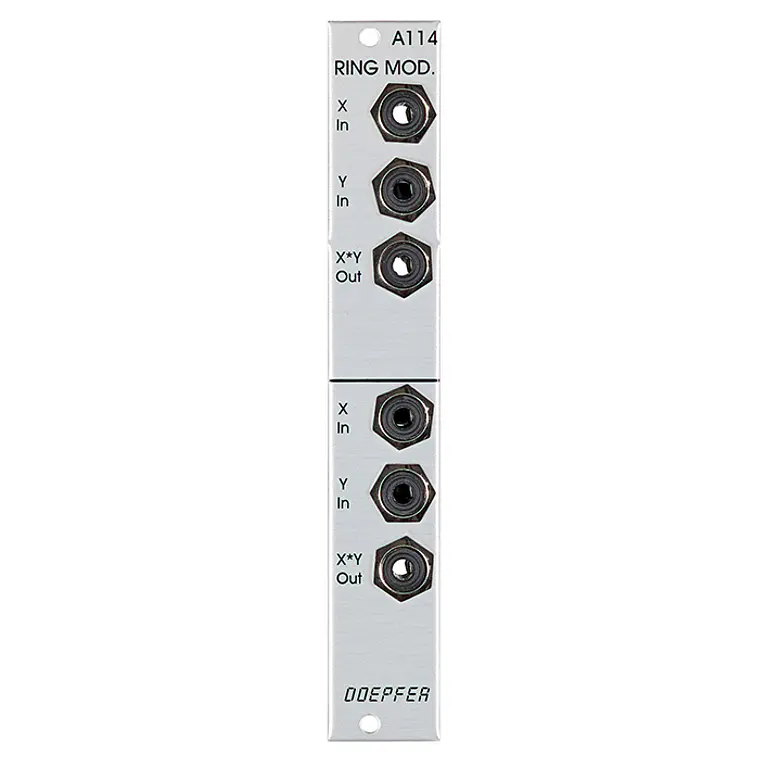

Doepfer A-114 Dual Ringmodulator
Ficha Técnica
Descripción
El módulo A-114 contiene dos moduladores de anillo (ring modulators) separados. Un modulador de anillo emite el producto (Multiplicación X • Y) de las señales en las entradas X e Y. Es similar a un VCA, pero mientras que un VCA solo responde a voltajes positivos en las entradas (multiplicación de 2 cuadrantes), el modulador de anillo responde tanto a voltajes positivos como negativos (multiplicación de 4 cuadrantes).
Por lo tanto, el modulador de anillo proporciona un refinamiento de la modulación de amplitud (AM). La modulación de amplitud ordinaria emitirá la frecuencia portadora original (carrier frequency) fC, así como las dos bandas laterales (side bands) (fC - fM, fC + fM) para cada uno de los componentes espectrales de las señales portadora y de modulación. Sin embargo, la modulación de anillo cancela las frecuencias portadoras y solo permite que las bandas laterales pasen a la salida.
Un modulador de anillo se utiliza para la producción de sonidos parecidos a campanas, voces alienígenas o simplemente para producir nuevos timbres.
