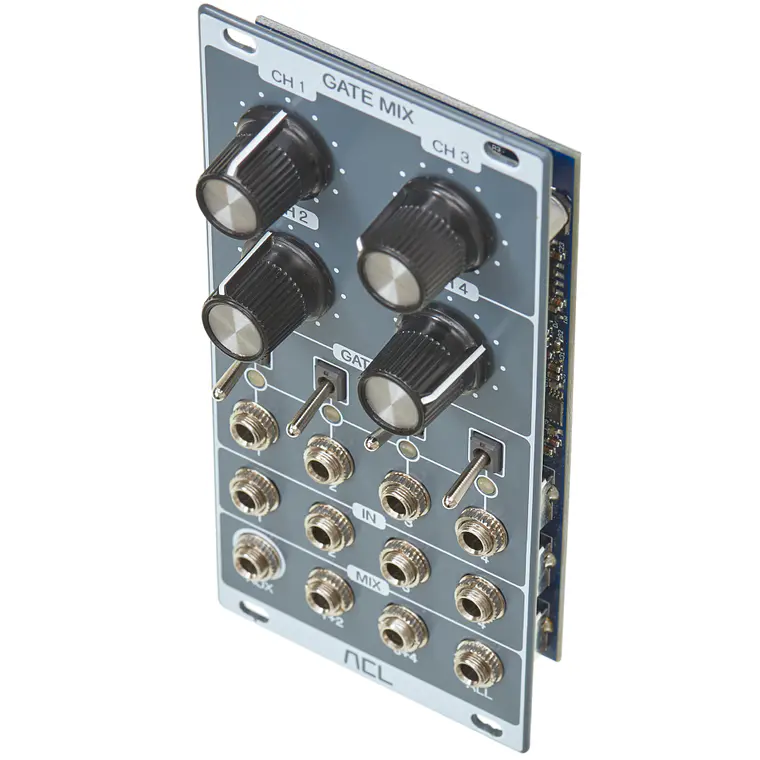

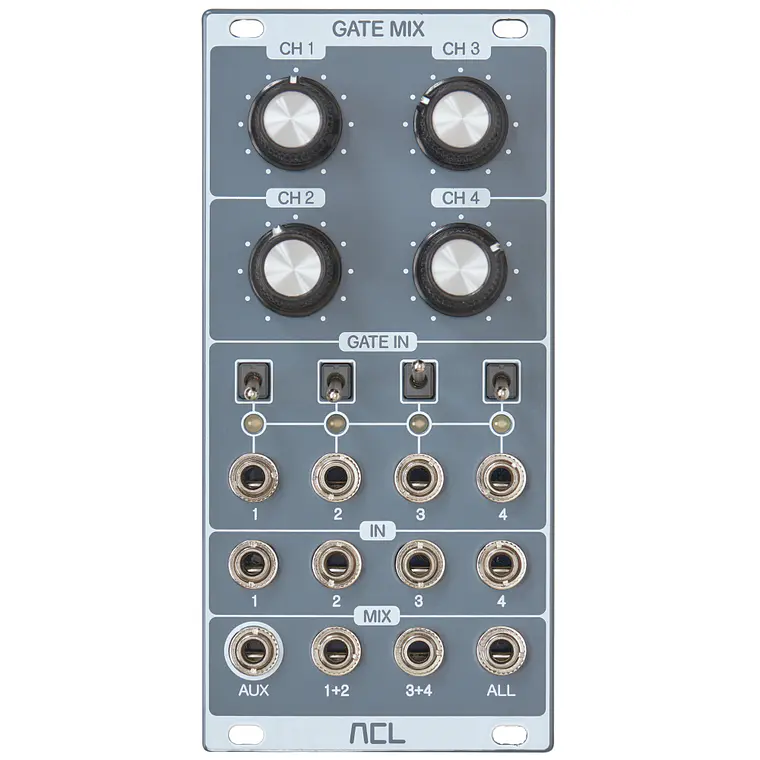

ACL Gate Mix

El ACL Gate Mix es un mezclador de señal de audio de 4 canales, que consta de dos mezcladores 2 en 1 (1+2 y 3+4), cuyas salidas se suman juntas a la salida maestra (master output).

Los 4 canales se pueden activar/desactivar (switched ON/OFF) mediante interruptores (switches) y/o señales de puerta (gate) o incluso CV. Además, hay una entrada auxiliar (AUX-input), que se enruta con ganancia unitaria (unity gain) (sin atenuador) a la SUMA (SUM).

La lógica de activación y desactivación de las señales se puede negar (invertir), lo que significa que una señal de control alta podría activar la señal (gate=on) o el comportamiento opuesto: una señal de control alta podría desactivar la señal (gate=mute). Por lo tanto, siempre se pueden activar y desactivar los canales mediante el interruptor, simplemente cambiando el estado del canal (activado o desactivado).

No se deberían escuchar clics o fallos (glitches) molestos al activar y desactivar una señal de entrada de audio debido a un rápido "slew ramping" que tiene lugar en el circuito, controlando la amplitud de la señal cuando se activa y desactiva.

Cada canal tiene un LED que se ilumina cuando el canal está activado.
