Doepfer A-166 Dual Logic Module

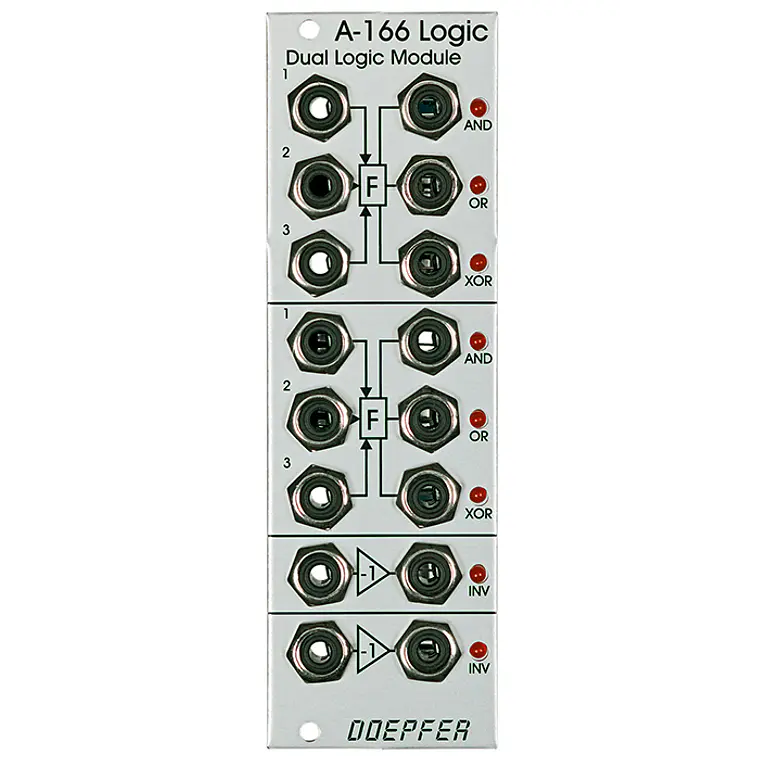

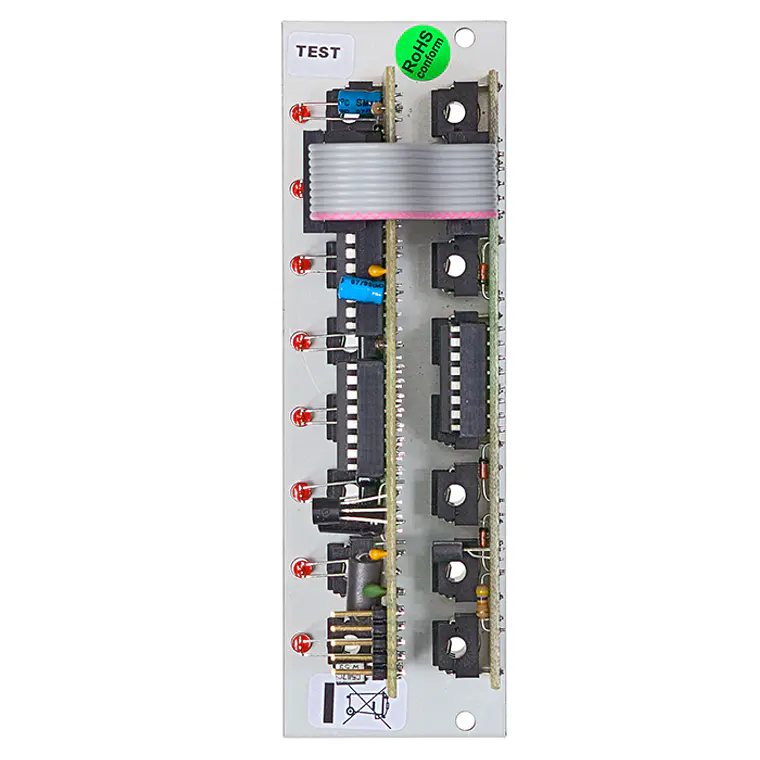

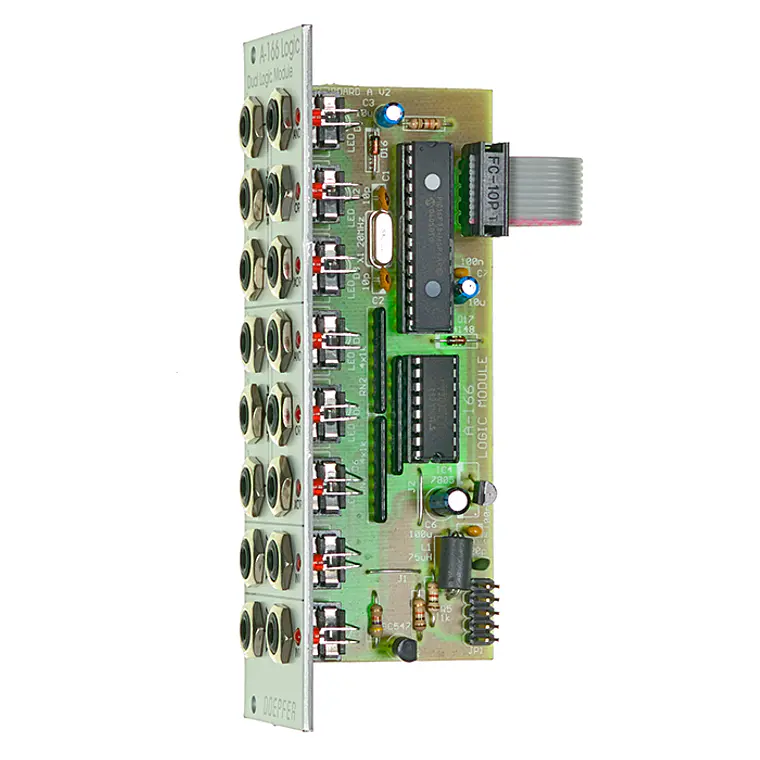

Módulo de lógica dual con 3 entradas para cada unidad.

Los estados lógicos de las entradas ("1" = alto / "0" = bajo) están conectados entre sí de 3 maneras: AND (Y), OR (O), EXOR (O exclusivo). Las tres funciones están disponibles simultáneamente en tres salidas con visualización LED de los estados de salida.

Además, hay dos inversores disponibles para obtener las funciones invertidas NAND (NO Y), NOR (NO O) y NEXOR (NO O exclusivo).

Los zócalos de cada unidad triple están "normalizados" (normalized), es decir, el contacto conmutado del zócalo 2 está conectado a la entrada 1 y el contacto conmutado del zócalo 3 está conectado a la entrada 2. Siempre que no se inserte ningún enchufe en el zócalo 1 o zócalo 2, el zócalo está conectado a la entrada superior. Esto simplifica el uso del módulo cuando solo se combinan 2 señales.

Por ejemplo, las funciones lógicas AND y OR tienen diferentes niveles de entrada neutra ("1" es el estado neutro para AND, "0" es el estado neutro para OR). En caso de un nivel de entrada fijo para la entrada no utilizada, una de las funciones (AND o OR) dejaría de funcionar.

Aplicaciones: combinación de señales digitales del A-100 (por ejemplo, puertas lógicas (gates), relojes (clocks), disparadores (triggers)), por ejemplo, para obtener relojes "activados" (gated clocks) o ciertos patrones rítmicos.
