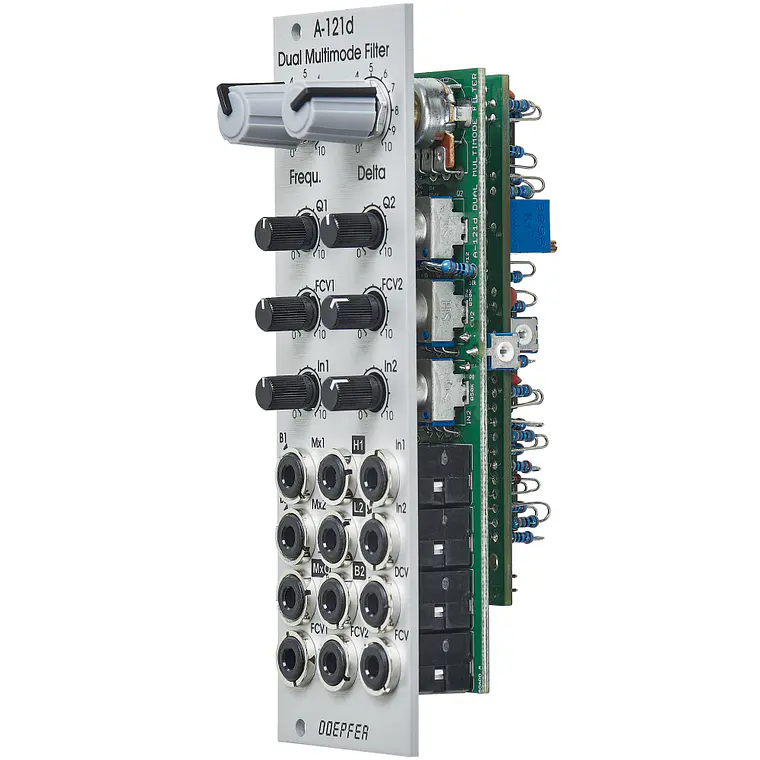

Doepfer A-121d Multimode Dual Filter

El Módulo A-121d es un filtro multimodo dual especial que se puede utilizar para filtros monoaurales duales organizados en paralelo o en serie. Incluso son imaginables aplicaciones estéreo. Los filtros se basan en dos circuitos especiales: uno con salidas de paso alto (highpass) y paso banda (bandpass), y el otro con salidas de paso bajo (lowpass) y paso banda (bandpass). Es un nuevo diseño de filtro que no se ha utilizado hasta ahora en ningún otro módulo de filtro A-100.

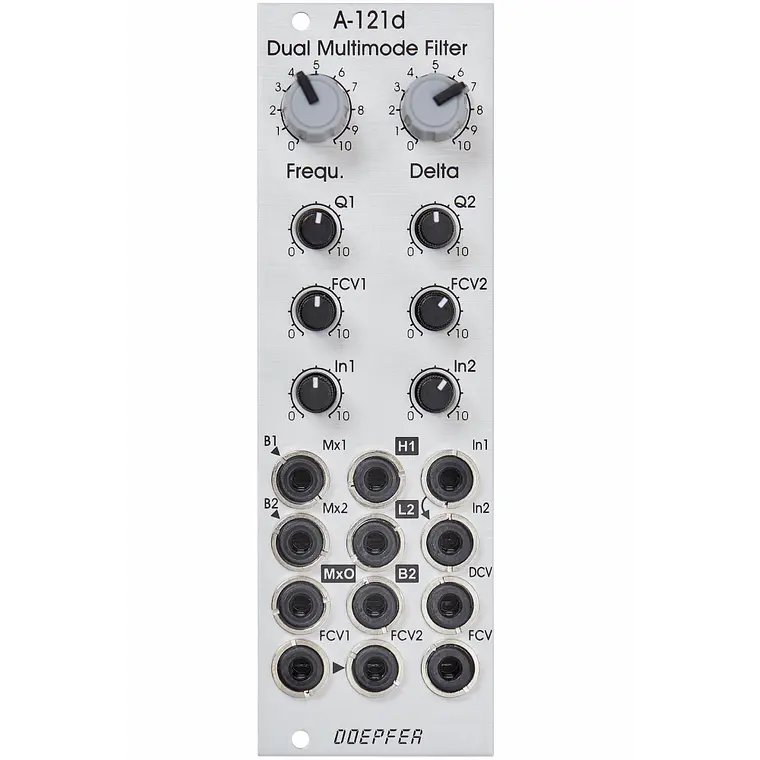

Hemos dado gran importancia a la usabilidad de los controles manuales y las entradas de voltaje de control (CV inputs) para aplicaciones de filtro dual: * Para las frecuencias de filtro de ambos filtros, están disponibles un control común (Frequ.) y un control de diferencia (Delta, dispersión de filtro). * Incluso hay entradas de voltaje de control (CV inputs) disponibles para ambos parámetros (FCV, DCV). * La resonancia (Q1, Q2), la sensibilidad de la entrada de control de frecuencia individual (FCV1, FCV2) y el nivel de la entrada de audio (In1, In2) se ajustan mediante los controles individuales para cada filtro.

El módulo tiene una unidad de mezcla de audio simple disponible con las entradas Mx1 y Mx2, y la salida MxO. Siempre que las entradas del mezclador estén abiertas, el paso banda 1 y el paso banda 2 están normalizados a las tomas Mx1 y Mx2. Todos los demás tipos de filtro se realizan conectando las otras salidas de filtro (H1 = paso alto 1, L2 = paso bajo 2) a las entradas del mezclador. Para más detalles, consulte los esquemas a continuación que muestran todos los posibles tipos de filtro.
