Doepfer A-101-2 Vactrol Lowpass Gate

El A-101-2 es una combinación basada en vactrol de un filtro pasa bajo (Low Pass filter, LP) y un VCA, y fue inspirado por el módulo Buchla 292. El término "Low Pass Gate" (puerta pasa bajo) fue creado por Don Buchla y se refiere a un módulo que puede conmutarse entre pasa bajo y VCA. El control (manualmente y a través de CV externo) es responsable de la frecuencia en el modo pasa bajo y del volumen (loudness) en el modo VCA. Adicionalmente, un modo combinado LP+VCA está disponible. En este modo, el sonido se vuelve más apagado a medida que el volumen disminuye.

A diferencia del diseño de Buchla, el A-101-2 ofrece atenuadores tanto para la entrada de CV como para la de audio, un control manual de resonancia (resonance) y dos entradas de puerta (gate) para controlar la función del módulo, además del interruptor de palanca (toggle switch) manual. En principio, el A-101-2 es un filtro pasa bajo de 12 dB que se puede conmutar a VCA o a una combinación de Pasa Bajo y VCA.

Los elementos de control para la frecuencia (en el modo LP) o la amplitud (en el modo VCA) son los llamados vactrols. Los vactrols son conocidos por su comportamiento de sonido suave (smooth sound behaviour). Debido al circuito de vactrol, la señal de audio no se atenúa completamente en el modo VCA en el ajuste mínimo del control F/A. La frecuencia (en el modo LP) o la amplitud (en el modo VCA) se controla manualmente (F/A) y por las 2 entradas de control CV1 (sin atenuador) y CV2 (con atenuador). La entrada de audio está equipada con un atenuador para permitir también la distorsión (distortion) (por encima de la posición ~5 se obtiene distorsión con niveles de audio A-100 estándar, por ejemplo, VCO).

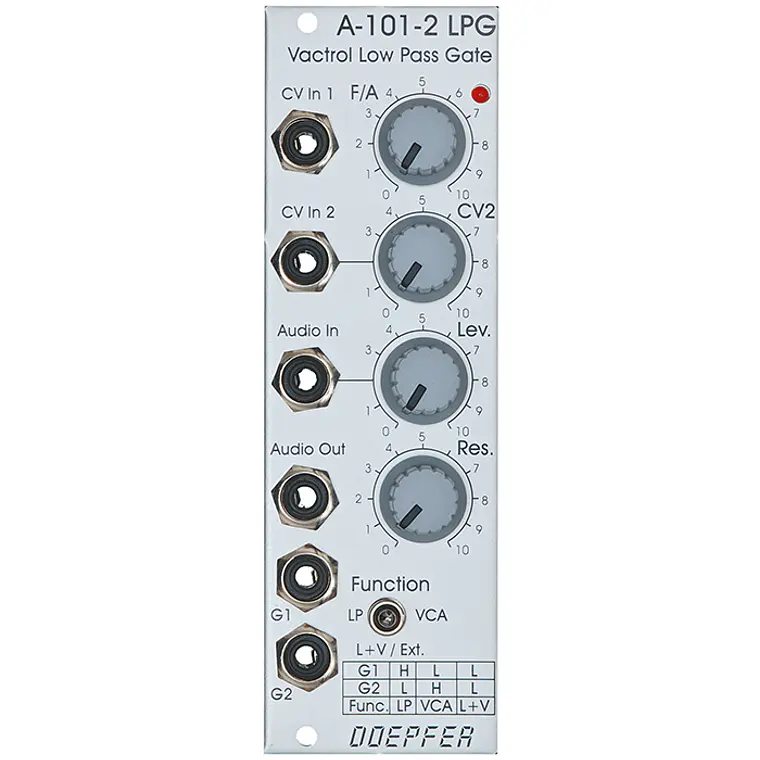

La función de resonancia (resonance function) "colorea" el sonido y es ajustable hasta la autooscilación (self-oscillation). La resonancia y, consecuentemente, la autooscilación pueden variar con la frecuencia del filtro debido a las tolerancias del vactrol. Debido al circuito, la resonancia tiene una ligera influencia en el nivel de audio (aumento de la resonancia = aumento del nivel de audio). Para obtener el sonido original de Buchla, el control de resonancia simplemente debe ajustarse completamente en sentido contrario a las agujas del reloj. La función del módulo se controla mediante un interruptor manual. Las posiciones izquierda y derecha del interruptor corresponden a los modos LP y VCA, respectivamente. En la posición central se obtiene la combinación de Pasa Bajo y VCA. En esta posición, también es posible controlar la función del módulo mediante las dos entradas de Puerta G1 y G2. La tabla impresa en el panel frontal muestra la conexión entre los niveles de puerta (L = bajo, H = alto) y la función del módulo.
