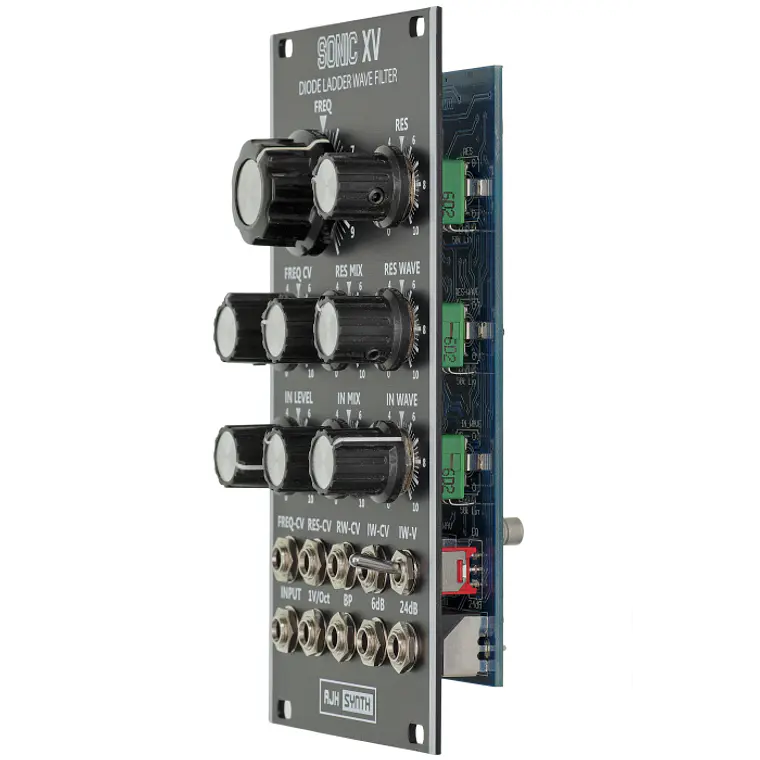

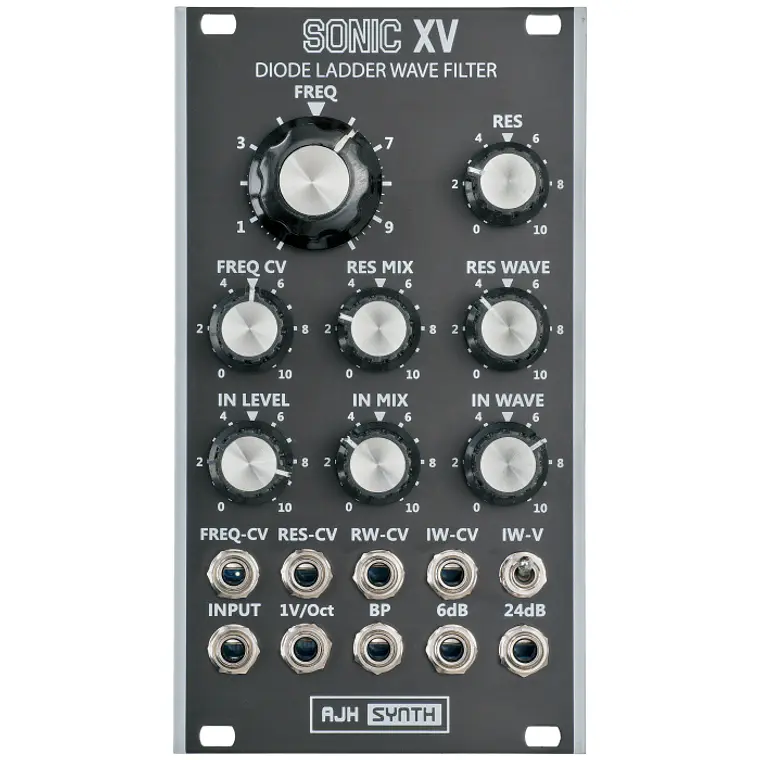

AJH MiniMod Sonic XV Filter Black

El módulo Eurorack Sonic XV es un filtro de escalera de diodos (Diode Ladder Filter) de cuatro polos, que presenta el circuito y el sonido del sintetizador Musonics Sonic V, el cual tiene un carácter bastante diferente al de los filtros de escalera de transistores. Además de la salida regular de paso bajo de 24dB (Low Pass), hay una salida de paso bajo de 6dB y una salida de paso de banda (Bandpass), junto con control de voltaje completo de la resonancia.

Se han añadido dos moldeadores de onda (waveshapers) para aumentar enormemente la versatilidad sónica de este módulo. Hay un doblador de onda (wavefolder) basado en puntos de quiebre en la entrada, con nivel de saturación (drive level) que se puede ajustar manualmente o controlar por voltaje. Un interruptor de control de polarización (bias control switch) permite variaciones adicionales en la forma de onda.

Un segundo moldeador de onda está conectado al circuito de resonancia, el cual añade distorsión y moldeo de onda a la señal del bucle de resonancia, y el nivel de saturación puede ajustarse manualmente o bajo control de voltaje completo. Un control de mezcla húmedo/seco (wet/dry mix control) permite que el moldeo de onda de resonancia se añada de 0 a 100%.

A altos niveles de retroalimentación (feedback) (entre las posiciones 8 y 10), el filtro auto-oscilará y producirá una salida de onda sinusoidal (sinewave output) sin ninguna entrada de audio. Sin embargo, el filtro solo resonará por sí mismo a frecuencias más altas (2 KHz y superiores) a menos que se use el moldeador de onda de resonancia (Resonance Waveshaper), en cuyo caso el nivel de auto-resonancia se puede extender hasta alrededor de 150 Hz. Cuando se utiliza el moldeo de onda de resonancia, la forma de onda de resonancia ya no es una onda sinusoidal; la forma de onda exacta depende de las distintas configuraciones de control de resonancia.

Si se aplica un voltaje de control (CV) a la entrada 1 V/Oct cuando el filtro está auto-resonando, la onda de resonancia se puede tocar de la misma manera que un VCO (Oscilador Controlado por Voltaje) con un rango de seguimiento de 3 a 4 octavas. La escala del CV no está corregida por temperatura, por lo que puede variar con los cambios en la temperatura ambiente. Tenga en cuenta también que la escala de seguimiento cambia si se utiliza el Resonance Waveshaper; por defecto, la escala está calibrada para la resonancia con forma de onda.

Estas adiciones llevan el núcleo del filtro de escalera de diodos mucho más allá de su función original, convirtiéndolo en un módulo de "filtro" que puede añadir armónicos y dar forma a las ondas en lugar de simplemente filtrarlas.
