ACL Discrete Core Ladder VCF

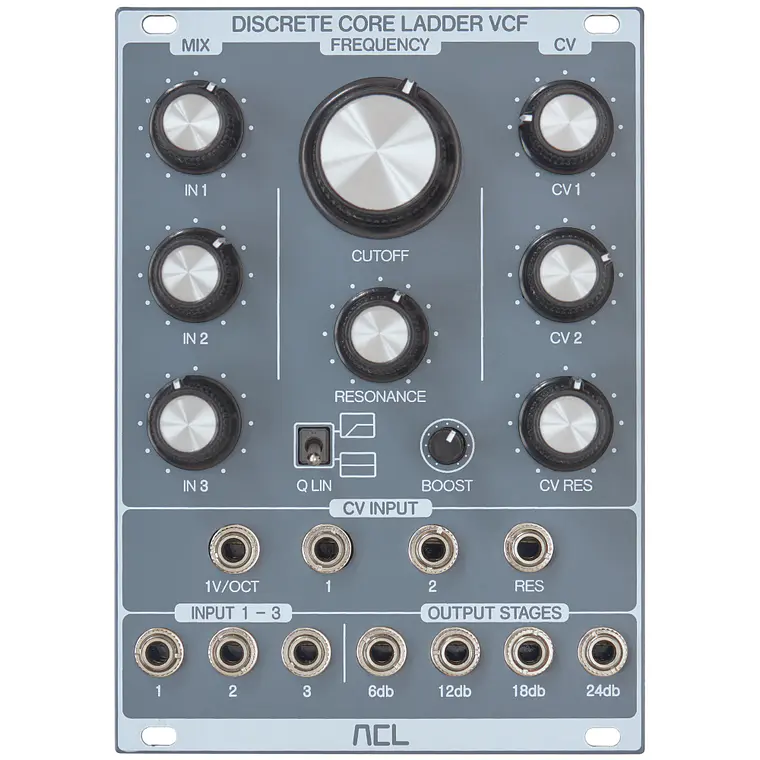

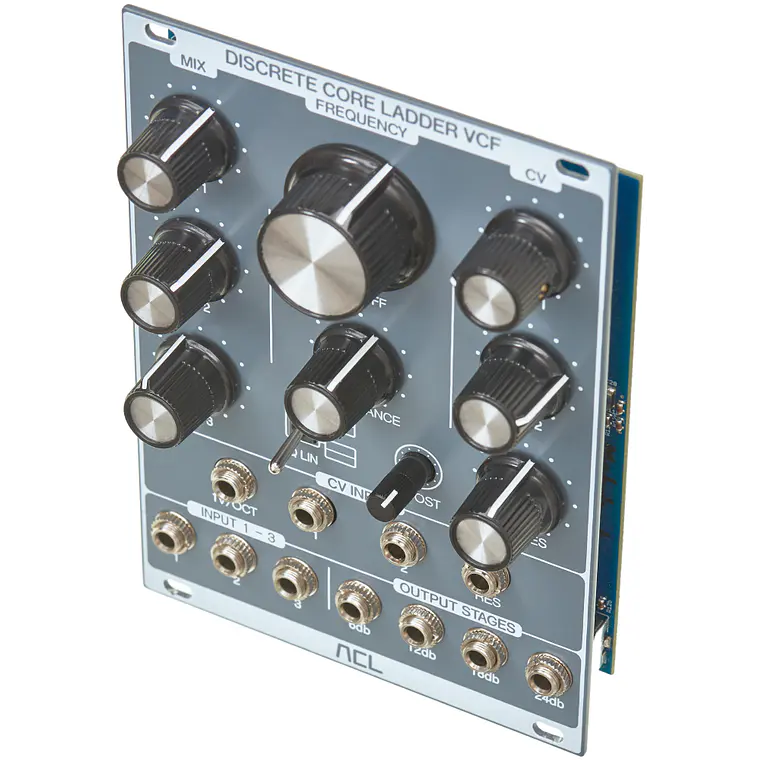

El Discrete Core Ladder VCF viene equipado con tres entradas de señal (signal inputs) más controles de volumen dedicados. Los niveles por encima de 8 Vpp resultan en efectos de saturación. El filtro en sí cuenta con potenciómetros de corte (cutoff) y resonancia (resonance). Además, hay tres entradas de CV (Control Voltage) más atenuadores. Dos canales influyen en la frecuencia de corte. La tercera entrada de voltaje de control está cableada con el parámetro de resonancia. Además, hay un conector de 1V/octava. Mientras está en autooscilación (self-oscillating), el circuito se puede tocar cromáticamente en un rango de cinco octavas.

El comportamiento de la resonancia es ajustable a través de un interruptor de tres vías. Más precisamente, el elemento de control se puede utilizar para establecer la frecuencia de corte de un filtro de paso alto (high-pass filter), que está situado en la ruta de retroalimentación (feedback path) del módulo. Como es habitual con los diseños Ladder, los valores altos de resonancia conducen a una atenuación del rango de frecuencias graves (bass frequency range). Para compensar este rasgo característico, el Discrete Core Ladder VCF fue equipado con una perilla de aumento (boost knob). El material de audio filtrado se emite a través de cuatro salidas con diferentes pendientes (slopes) y fases, en detalle:

• -6 dB de inclinación de borde (edge steepness) por octava, sin desfase (no phase shift)
• -12 dB de inclinación de borde por octava, 90 grados de desfase (phase shift)
• -18 dB de inclinación de borde por octava, 180 grados de desfase
• -24 dB de inclinación de borde por octava, 270 grados de desfaseModulando.cl sintesis modular eurorack para todo Chile
