Doepfer A-101-2 Vactrol Lowpass Vintage

El A-101-2 es una combinación de Filtro Pasa Bajos (Low Pass filter - LP) y VCA (Amplificador Controlado por Voltaje) basado en vactrol, inspirado en el módulo 292 de Buchla. El término "Low Pass Gate" fue creado por Don Buchla y hace referencia a un módulo que se puede conmutar entre pasa bajos y VCA. El control (manual y mediante CV externo) es responsable de la frecuencia en el modo pasa bajos y de la sonoridad (loudness) en el modo VCA. Además, está disponible un modo combinado LP+VCA. En este modo, el sonido se vuelve más apagado a medida que disminuye la sonoridad.

A diferencia del diseño Buchla, el A-101-2 ofrece atenuadores para la entrada de CV y de audio, un control de resonancia manual y dos entradas de puerta (gate inputs) para controlar la función del módulo, además del interruptor manual de palanca (toggle switch). En principio, el A-101-2 es un filtro pasa bajos de 12 dB que se puede conmutar a VCA o a una combinación de Pasa Bajos y VCA.

Los elementos de control para la frecuencia (en el modo LP) o la amplitud (en el modo VCA) son los llamados vactrols. Los vactrols son conocidos por su comportamiento de sonido suave (smooth sound behaviour).

Debido al circuito del vactrol, la señal de audio no se atenúa completamente en el modo VCA en el ajuste mínimo del control F/A. La frecuencia (en el modo LP) o la amplitud (en el modo VCA) se controla manualmente (F/A) y por las 2 entradas de control CV1 (sin atenuador) y CV2 (con atenuador). La entrada de audio está equipada con un atenuador para permitir también la distorsión (por encima de la posición ~5, se obtiene distorsión con niveles de audio A-100 estándar, por ejemplo, VCO).

La función de resonancia "colorea" el sonido y es ajustable hasta la autooscilación (self-oscillation). La resonancia y, en consecuencia, la autooscilación pueden variar con la frecuencia del filtro debido a las tolerancias del vactrol.

Debido al circuito, la resonancia tiene una ligera influencia en el nivel de audio (aumento de la resonancia = aumento del nivel de audio). Para obtener el sonido original de Buchla, el control de resonancia simplemente debe ajustarse completamente en sentido antihorario.

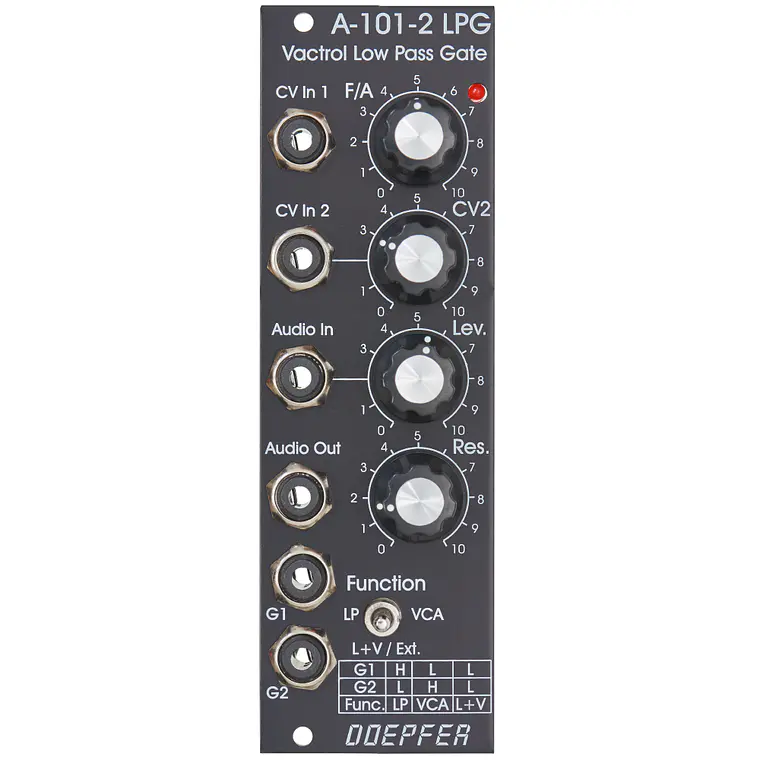

La función del módulo se controla mediante un interruptor manual. Las posiciones izquierda y derecha del interruptor corresponden a los modos LP y VCA respectivamente. En la posición central se obtiene la combinación de Pasa Bajos y VCA. En esta posición también es posible controlar la función del módulo mediante las dos entradas Gate G1 y G2. La tabla impresa en el panel frontal muestra la conexión entre los niveles de puerta (gate levels) (L = bajo, H = alto) y la función del módulo.
