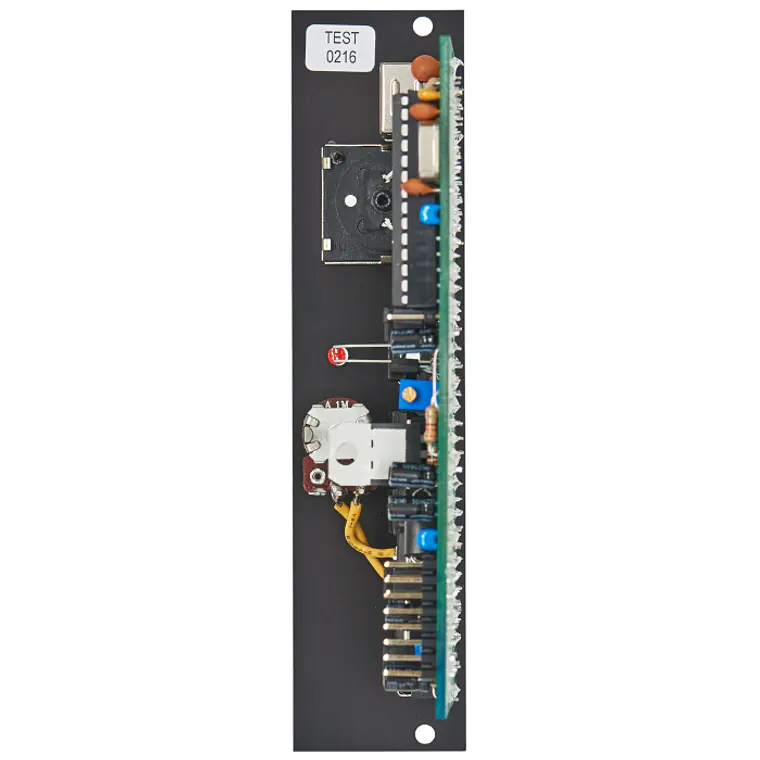

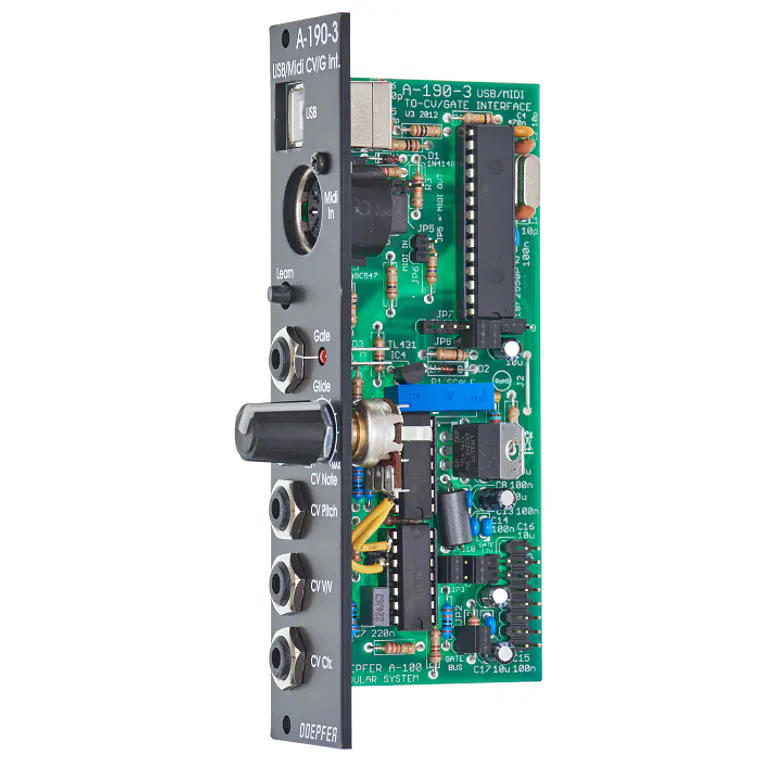

Doepfer A-190-3 Vintage Edition

El Módulo A-190-3 es una interfaz Midi/USB a CV/Gate que permite la integración del sistema A-100 en un entorno USB o Midi. Dispone de 4 salidas analógicas de voltaje de control (CV1...4) y una salida Gate. El A-190-3 es la versión modular del Dark Link.

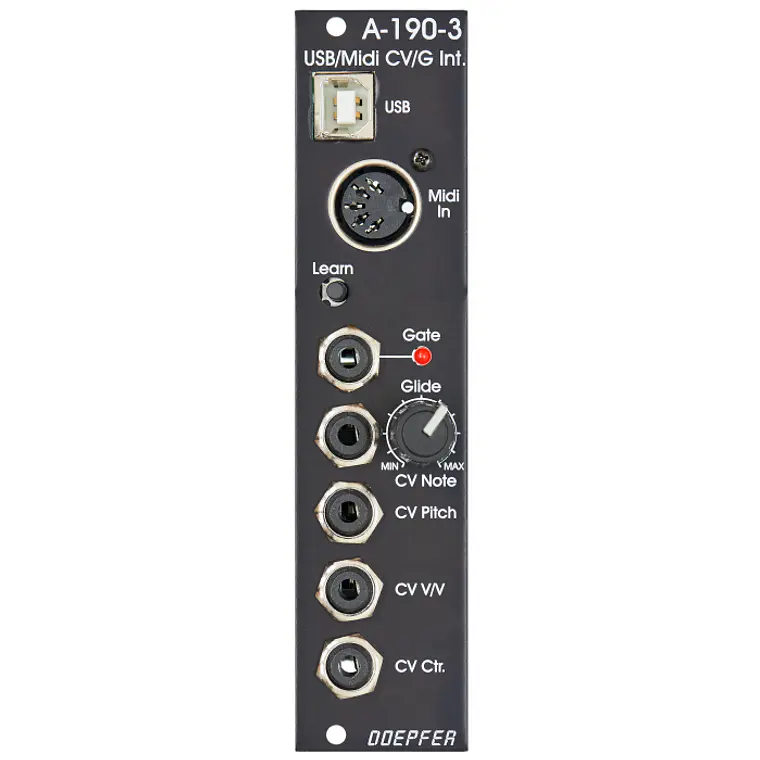

Entradas/Salidas y controles:

• Entrada USB - Midi
• Botón Learn (aprender)
• Salida Gate (con LED para visualización de Gate y función Learn), 0/+5V
• CV1: controlado por mensajes de nota Midi, 1V/Octava, 0...+5V
• CV2: controlado por pitch bend Midi (curva de tono), ~ -2.5...+2.5V o ~ 0...+5V (se puede seleccionar mediante un jumper interno)
• CV3: controlado por velocidad Midi (velocity), 0...+5V
• CV4: controlado por mensajes de cambio de control Midi (control change), controlador libremente asignable en modo Learn
• Control Glide (función portamento para CV1)

Otras características:

• El canal Midi, la nota de referencia y el número de cambio de control Midi para CV4 se ajustan mediante un botón Learn y un LED.
• Mediante dos jumpers (puentes), CV1 y Gate se pueden conectar a las líneas correspondientes del bus A-100. De esta manera, los VCOs A-110 o A-111 y el generador de envolvente A-140 pueden controlarse directamente a través del bus A-100, es decir, no es necesario parchear (patch) CV y Gate con cables entre los paneles frontales. Además, CV1 está 'buffered' (amortiguado), lo que significa que incluso varios VCOs pueden ser controlados por el A-190-3 sin la necesidad de un bus buffer (por ejemplo, A-185-1 o A-185-2) adicional.
• El voltaje Gate se puede establecer en +5V o +12V mediante dos jumpers. Para los módulos del A-100 se pueden utilizar ambos voltajes. Para módulos o dispositivos de otros fabricantes, el voltaje Gate debe ajustarse en consecuencia.
• Si desea conectar la salida Gate a dispositivos que utilizan S-Trig, hay un cable S-Trig especial disponible.
• Mediante el sumador de CV de precisión A-185-2, CV1 y CV2 se pueden sumar para obtener un ancho ajustable del pitch bend. Para esto, CV2 del A-190-3 se conecta a la entrada superior del A-185-2, que tiene un atenuador disponible. CV1 del A-190-3 se conecta a una de las otras entradas sin atenuador.
