Doepfer A-190-3 USB/MIDI-to-CV/Gate Interface

El Module A-190-3 es una interfaz Midi/USB-to-CV/Gate que permite la integración del sistema A-100 en un entorno USB o Midi. Dispone de 4 salidas analógicas de voltaje de control (CV1...4) y una salida de Gate (puerta). El A-190-3 es la versión modular del Dark Link.

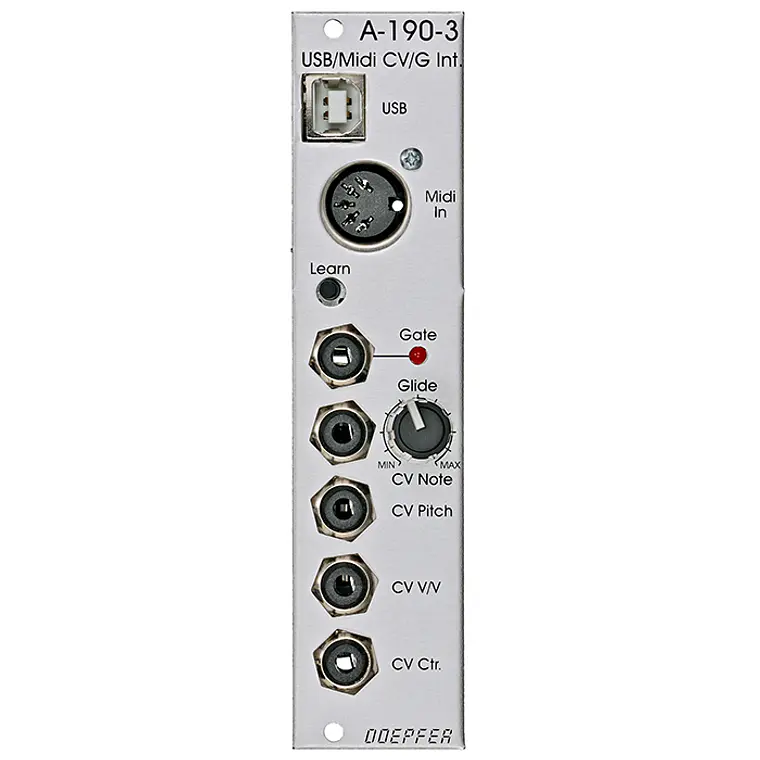

Entradas/Salidas y Controles:

• Entrada Midi USB
• Botón Learn (aprender)
• Salida Gate Out (con LED para visualización de Gate y función Learn), 0/+5V
• CV1: controlado por mensajes de nota Midi, 1V/Octave, 0...+5V
• CV2: controlado por el pitch bend (cambio de tono) Midi, ~ -2.5...+2.5V o ~ 0...+5V (se puede seleccionar mediante un jumper interno)
• CV3: controlado por la velocity (velocidad) Midi, 0...+5V
• CV4: controlado por mensajes de control change (cambio de control) Midi, controlador libremente asignable en modo Learn
• Control Glide (función portamento para CV1)

Otras Características:

• El canal Midi, la nota de referencia y el número de control change Midi para CV4 se ajustan mediante un botón Learn y un LED.

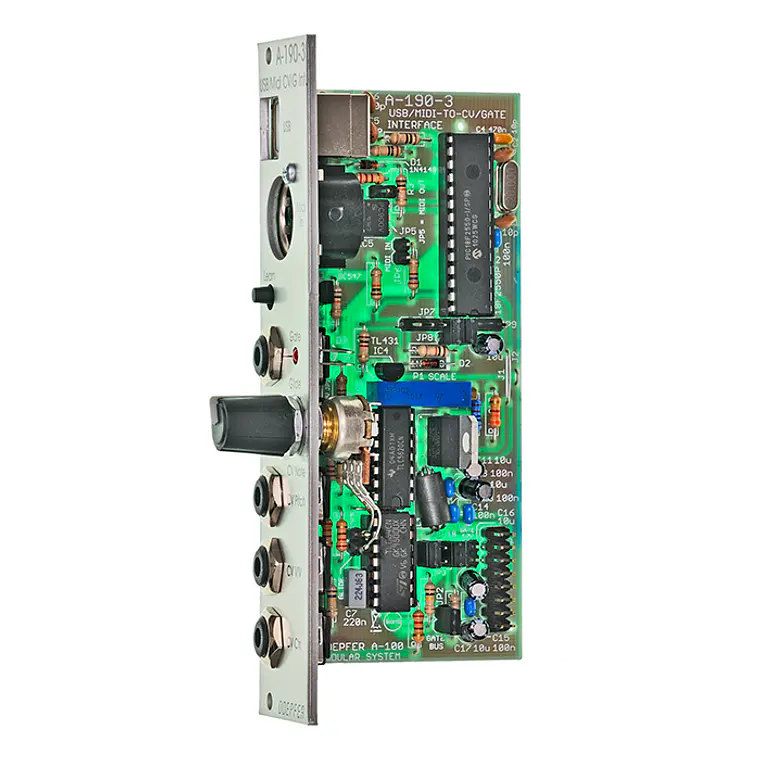

• Mediante dos jumpers (puentes), CV1 y Gate se pueden conectar a las líneas correspondientes del bus A-100. De esta manera, los VCOs A-110 o A-111 y el generador de envolvente (envelope generator) A-140 pueden controlarse directamente a través del bus A-100, es decir, no es necesario parchear CV y Gate con cables entre los paneles frontales.
• Además, el CV1 está buffered (amortiguado), lo que significa que incluso varios VCOs pueden ser controlados por el A-190-3 sin la necesidad de un buffer de bus adicional (por ejemplo, A-185-1 o A-185-2).
• El voltaje de Gate (puerta) se puede establecer en +5V o +12V mediante dos jumpers. Para los módulos del A-100 se pueden utilizar ambos voltajes. Para módulos o dispositivos de otros fabricantes, el voltaje de Gate debe configurarse de acuerdo con sus requisitos.
• Si se desea conectar la salida de Gate a dispositivos que utilizan S-Trig, se encuentra disponible un cable S-Trig especial.
• Mediante el precision CV adder (sumador de voltaje de control de precisión) A-185-2, se pueden sumar CV1 y CV2 para obtener un ancho ajustable del pitch bend. Para esto, el CV2 del A-190-3 se conecta a la entrada superior del A-185-2, que dispone de un attenuator (atenuador). El CV1 del A-190-3 se conecta a una de las otras entradas sin atenuador.
