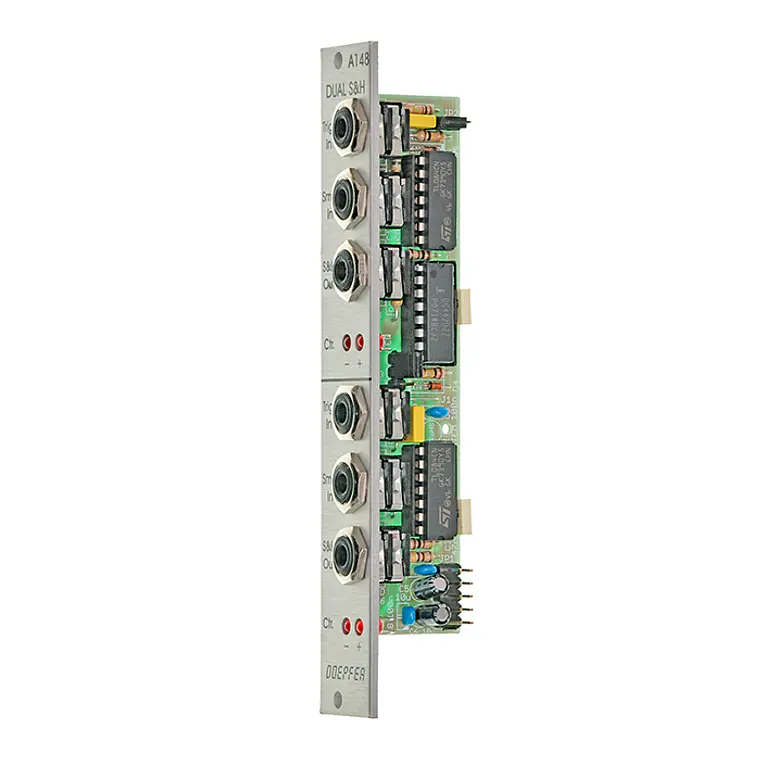

Doepfer A-148 Dual Sample and Hold / Track and Hold
Ficha Técnica
Descripción
El Module A-148 (Dual S/H) tiene dos módulos idénticos de muestreo y retención (sample and hold), diseñados para producir voltajes de "escalera" (staircase).
La señal presente en la entrada de muestreo (sample input) es muestreada a una tasa establecida por la señal en la entrada de disparo (trigger input), y se mantiene en ese voltaje en la salida S/H (S/H output).
La forma exacta de la escalera depende del tipo de forma de onda en la entrada de muestreo:
- Las señales NOISE o RANDOM producen patrones aleatorios.
- Un LFO produce patrones de escalera ascendentes o descendentes.

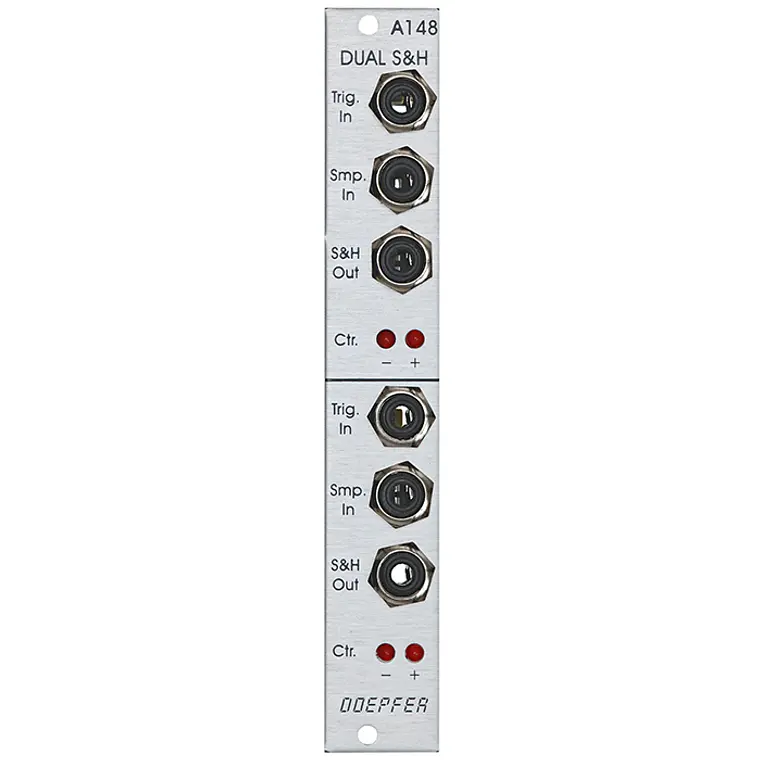

Dos LEDs para cada S/H indican el voltaje (positivo o negativo) de la señal muestreada.
Para cada submódulo, el modo de operación S/H (sample and hold) o T/H (track and hold) se puede seleccionar mediante un puente (jumper).
En modo T/H, la señal de salida sigue la señal de entrada mientras la entrada de disparo (trigger input) está "alta" (high). Tan pronto como la entrada de disparo se vuelve "baja" (low), el último voltaje se almacena.
La configuración de fábrica es S/H para el dispositivo superior y T/H para el dispositivo inferior.
