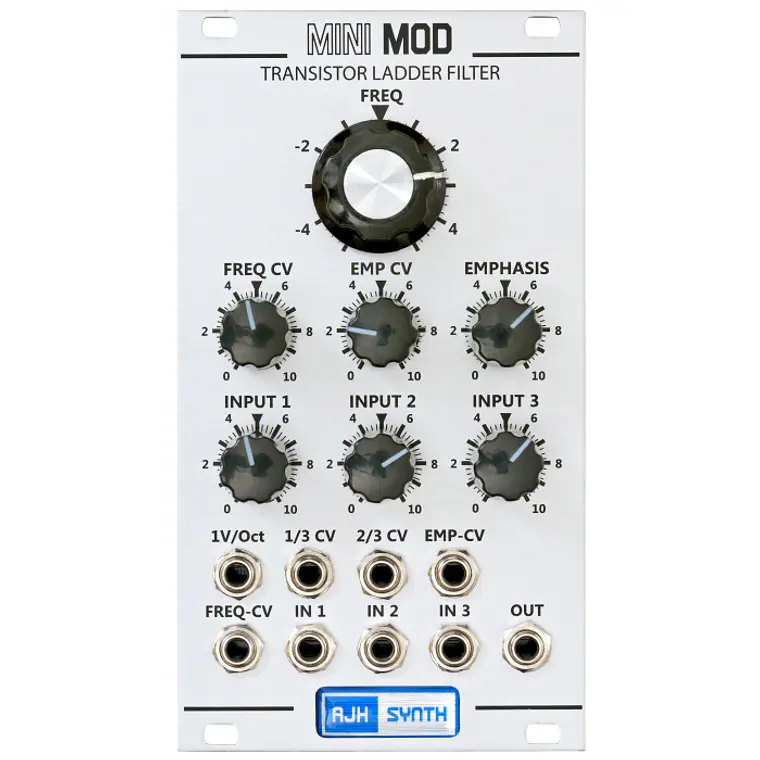

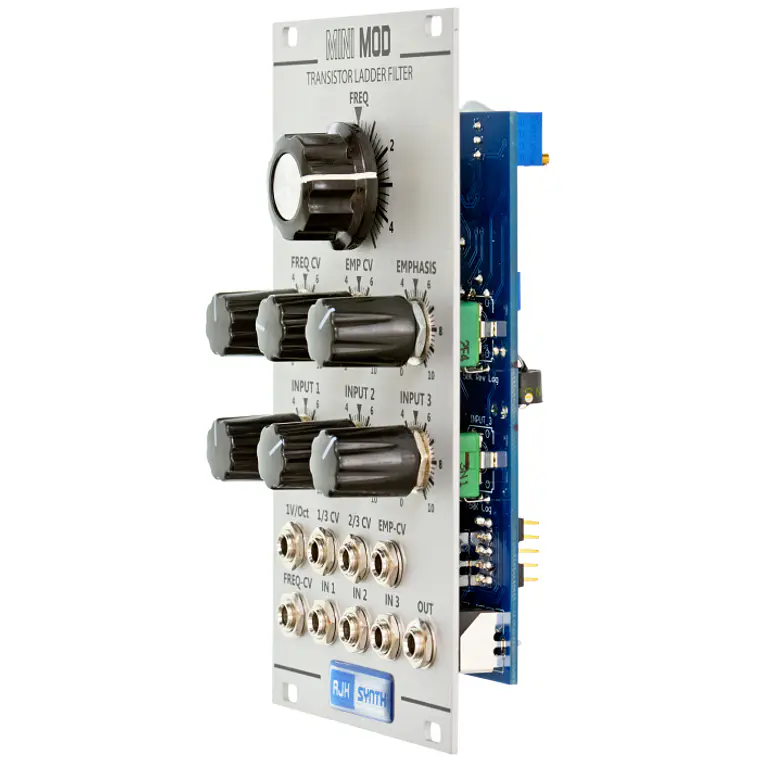

AJH MiniMod VCF Silver

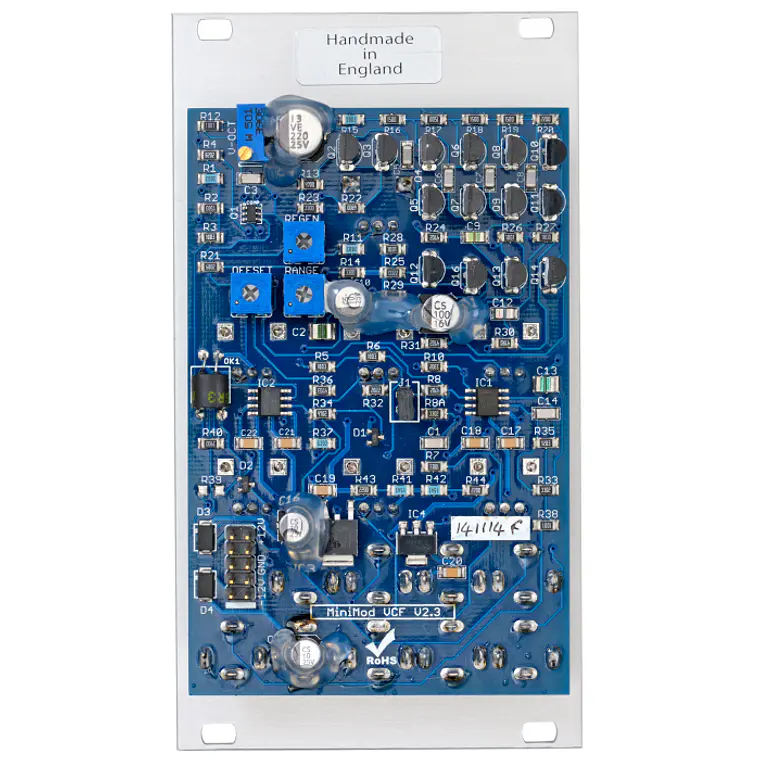

Clon fiel del filtro (lowpass filter) Minimoog temprano con todos los pares de transistores seleccionados y emparejados a mano, lo que no ocurría con los Minis posteriores. Internamente, el circuito funciona exactamente con los mismos voltajes operativos y los transistores tienen las mismas especificaciones que hace 45 años. AJH Synth añadió control de voltaje de resonancia y un overdrive seleccionable. Filtro (low pass filter) pronunciado de -24dB/octava con la famosa cascada de transistores patentada de Moog; como en los Minimoogs tempranos, los transistores son seleccionados completamente a mano en aras de un mejor sonido.

El circuito funciona internamente con exactamente los mismos voltajes de suministro y los transistores tienen las mismas especificaciones que hace 45 años. La resonancia se ha hecho controlable por voltaje con la ayuda de una parte optoelectrónica, un vactrol. A diferencia de otros vactrols, este puede reaccionar a cambios de voltaje muy rápidos y permite la modulación de audio.

Para modular la frecuencia de corte (cutoff frequency) no solo existe la entrada de 1V/octava, sino también tomas con características de 1/3 y 2/3 voltios por octava que simulan los interruptores de seguimiento de teclado del Minimoog. La entrada CV exponencial controlable es un 30% más sensible que la entrada de 1V/octava y puede ser sobremodulada.

Es bueno ver que el filtro tiene tres entradas de audio con controles de nivel que le ahorran un mezclador. Usando un puente (jumper) se puede cambiar el comportamiento de la etapa de entrada y hacer que sature (overdrive) sustancialmente.
