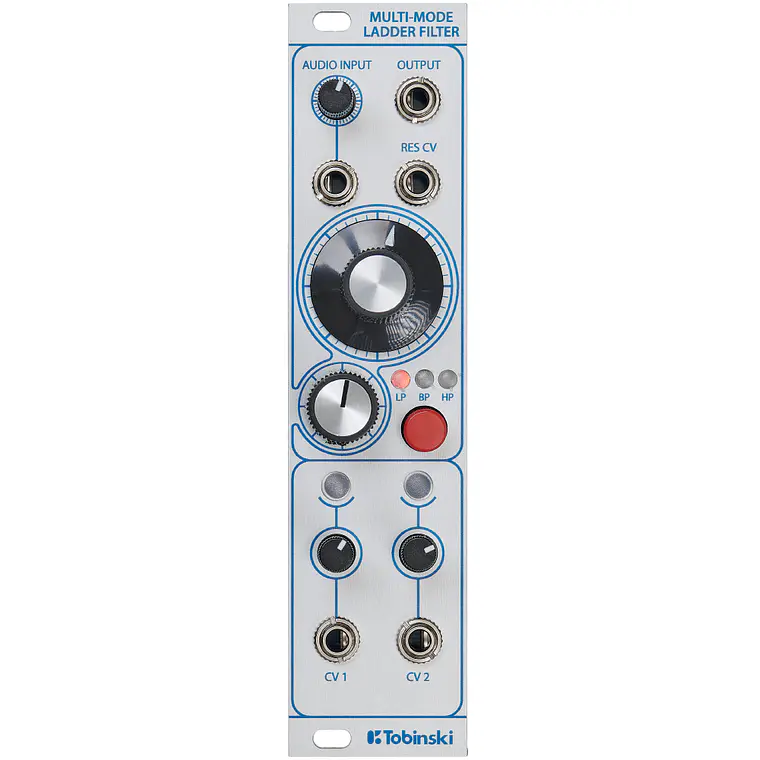

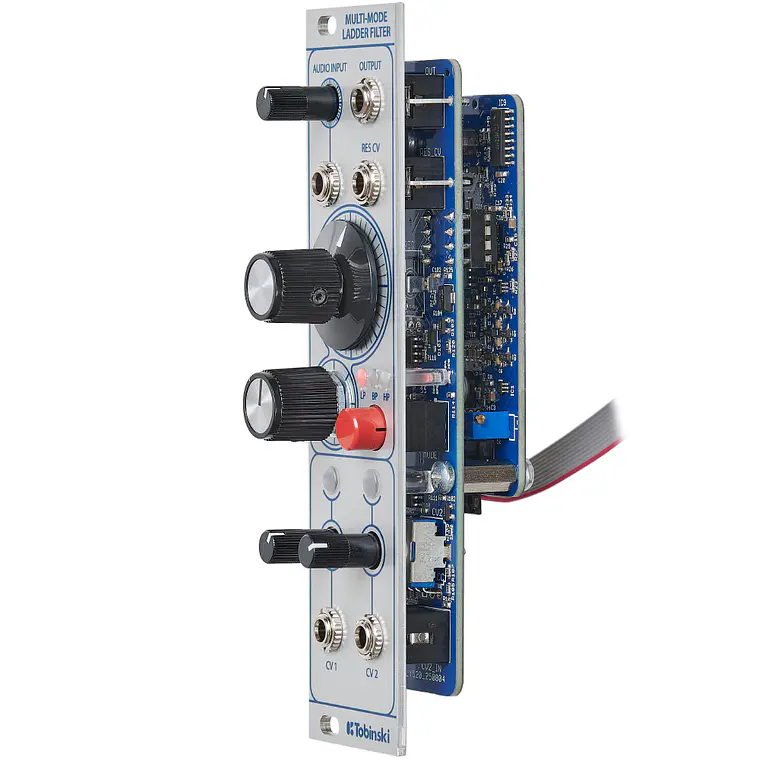

Tobinski MML Filter (Multi Mode Ladder Filter)
Ficha Técnica
HP:
6 HP
Descripción
\El Multi-Mode Ladder (MML) Filter está basado en el clásico filtro pasa bajos (low pass filter) de escalera de transistores (transistor ladder) del Dr. Robert A. Moog. Este filtro actualiza el diseño clásico de escalera de 4 polos (4-pole ladder) para proporcionar respuestas de filtro Pasa Banda (Band Pass) y Pasa Altos (High Pass), además del tradicional filtro Pasa Bajos (Low Pass).\
\Hay 2 controles bipolares con atenuadores (attenuverters) para la frecuencia de corte (cut-off frequency), más una entrada CV para la resonancia. El núcleo del circuito presenta un diseño de transistor (transistor design) totalmente discreto con una salida amortiguada por amplificador operacional (op-amp buffered output), lo que permite una saturación suave (soft saturation) de la señal de entrada para obtener los tonos clásicos saturados (overdriven tones) del filtro de escalera (ladder filter).\
\Se ha incluido un circuito de compensación de graves (bass compensation circuit) para mantener la respuesta de graves en el modo Pasa Bajos (Low Pass) cuando se aumenta la resonancia. La compensación de graves también ayuda a mejorar la respuesta del filtro Pasa Altos (High Pass).\
\En el modo 'red', la frecuencia de corte del filtro (filter cut-off), el volumen de entrada y la resonancia interactúan, y el efecto es producir alteraciones en las frecuencias entrantes. El tono del audio que ingresa al filtro también afecta las alteraciones, además de seleccionar entre los modos de filtro Pasa Bajos (Low Pass), Pasa Banda (Band Pass) y Pasa Altos (High Pass) mientras está en modo 'red'.\
\Características: * Modos Pasa Bajos (Lowpass), Pasa Banda (Bandpass) y Pasa Altos (Highpass)
* Distorsión de retroalimentación (Feedback Distortion) en modo 'Red'
* Resonancia controlada por CV (CV-Controlled Resonance)
* Compensación de baja frecuencia (Low Frequency Compensation) añadida
* Saturación suave de la entrada (Soft Saturation of Input)
* 2 entradas CV atenuadoras (Attenuverter CV-Inputs) bipolaresModulando.cl sintesis modular eurorack para todo Chile\
