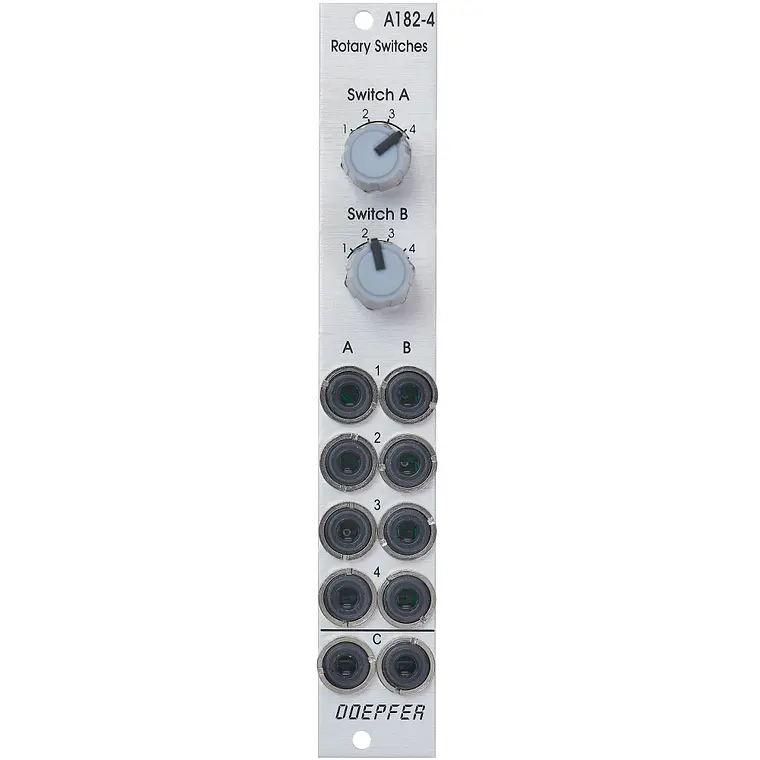

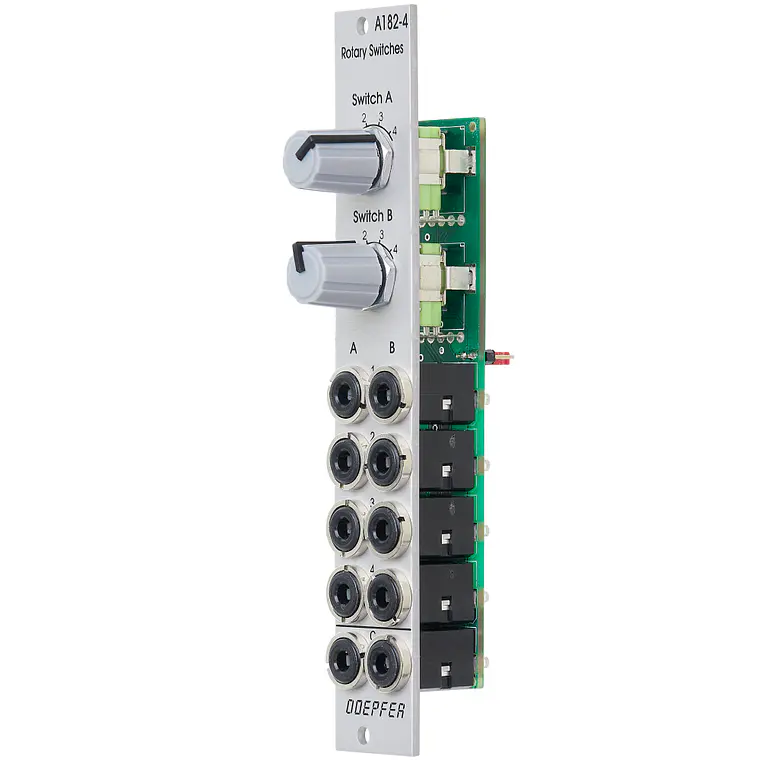

Doepfer A-182-4 Dual Rotary Switch

El módulo A-182-4 es un módulo pasivo simple que contiene dos interruptores giratorios (rotary switches) mecánicos, cada uno con 4 posiciones.

De acuerdo con la posición de la perilla de control (control knob), el conector (socket) 1, 2, 3 o 4 se conecta al conector común C. Dado que el módulo es completamente pasivo, funciona de forma bidireccional, es decir, los conectores 1...4 pueden ser entradas (inputs) y luego C es la salida (output). A la inversa, C puede ser la entrada y los conectores 1...4 son las salidas.

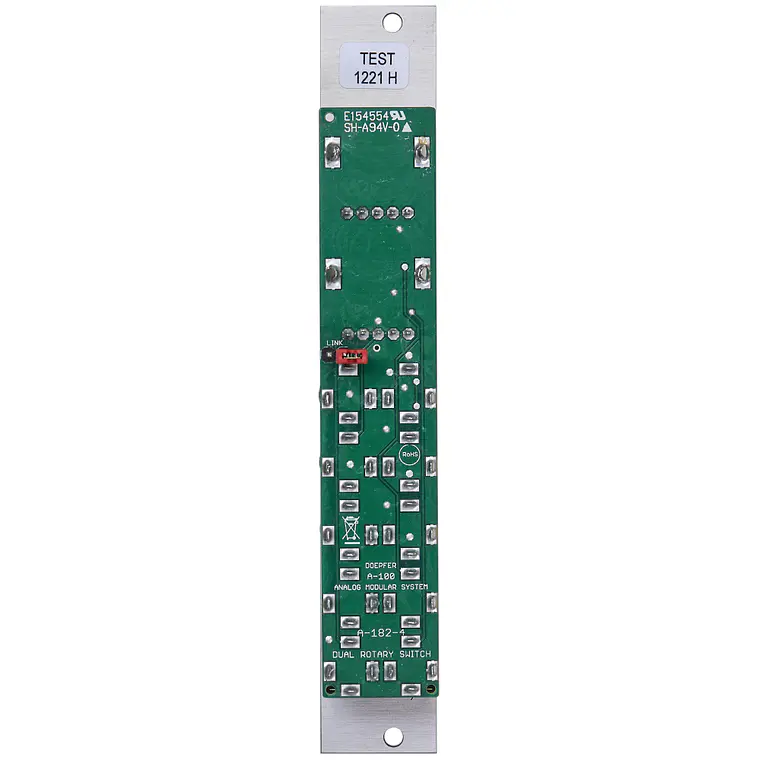

Mediante un puente interno (internal jumper) se pueden conectar los terminales C de ambos interruptores. De esta forma, el módulo puede utilizarse como una especie de matriz miniatura de 4x4. Por ejemplo, el interruptor giratorio A se utiliza para seleccionar uno de los cuatro conectores 1...4 como entrada, y esta señal se envía a uno de los cuatro conectores 1...4 del interruptor B.

Aplicaciones:

• Conmutación (switching) de señales de audio o control en el sistema modular sin necesidad de desenchufar y enchufar cables de parcheo (patch cables) (es decir, sin interrupciones de señal).
• Construcción de una pequeña matriz de conmutación (switch matrix) miniatura de 4x4.Modulando.cl sintesis modular eurorack para todo Chile
