Doepfer A-143-9 Voltage Controlled Quadrature LFO/VCO
Ficha Técnica
Descripción

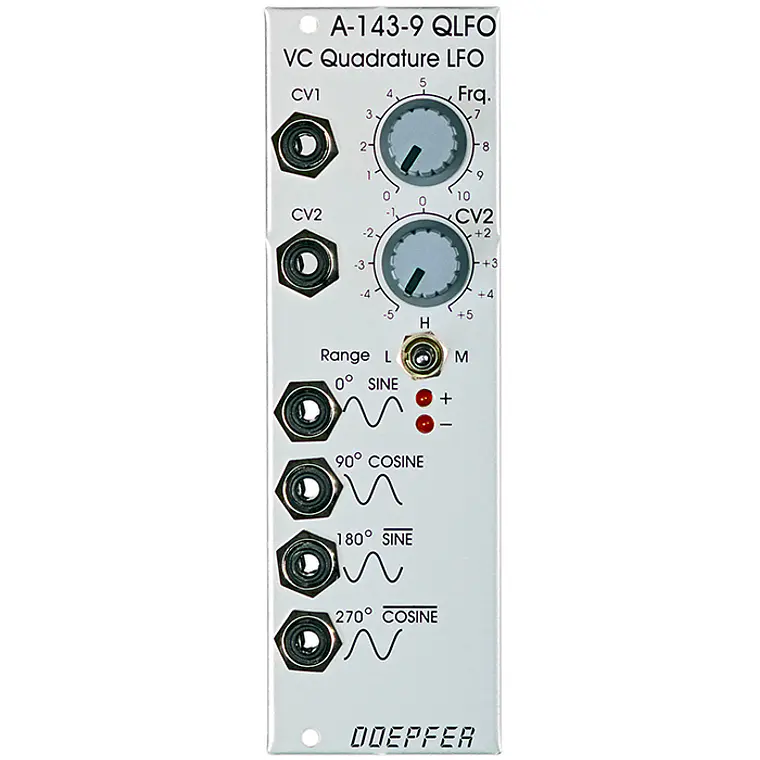

El Módulo A-143-9 es un derivado del VCO de cuadratura (quadrature VCO) planeado de Doepfer con paso por cero (thru-zero). Es un LFO (Low-Frequency Oscillator) sinusoidal controlado por voltaje (voltage controlled sine LFO) con 4 salidas. El desfase (phase shift) entre las salidas es de 90 grados.
La onda sinusoidal desfasada en 90 grados también se llama coseno, la sinusoidal desfasada en 180 grados no es más que la sinusoidal invertida, y la sinusoidal desfasada en 270 grados no es más que el coseno invertido.
El rango de frecuencia va desde algunos minutos hasta audio moderado (unos pocos kHz), con tres rangos seleccionables mediante un interruptor de palanca (toggle switch). Hay dos entradas de control de frecuencia disponibles: CV1 sin atenuador (attenuator) y CV2 con polarizador (polarizer).
En consecuencia, el módulo se puede utilizar incluso como un VCO sinusoidal experimental (experimental sine VCO), ¡pero no cuenta con una entrada CV de 1V/oct exacta! Dos LED muestran la porción positiva y negativa de la salida sinusoidal.

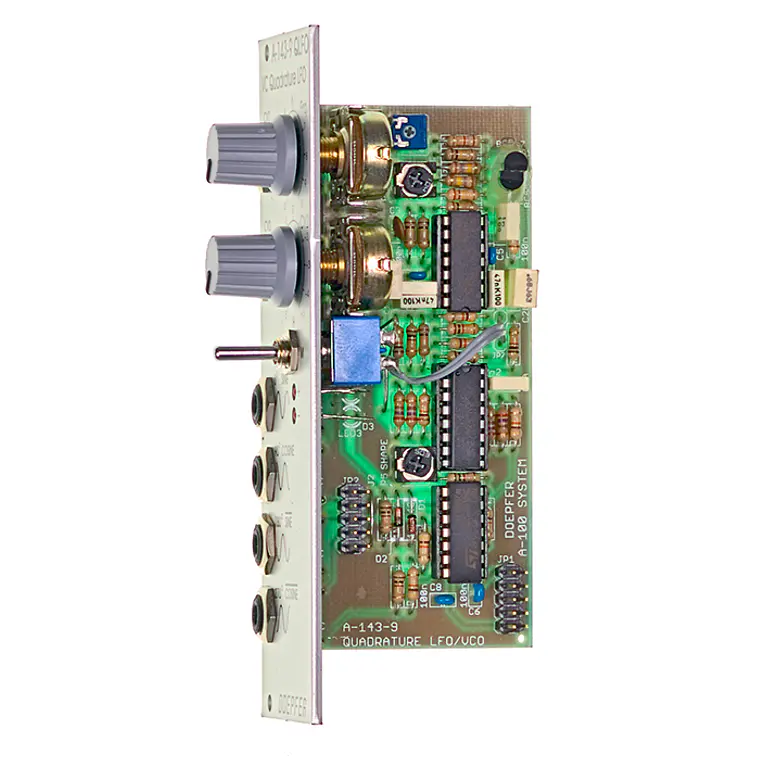

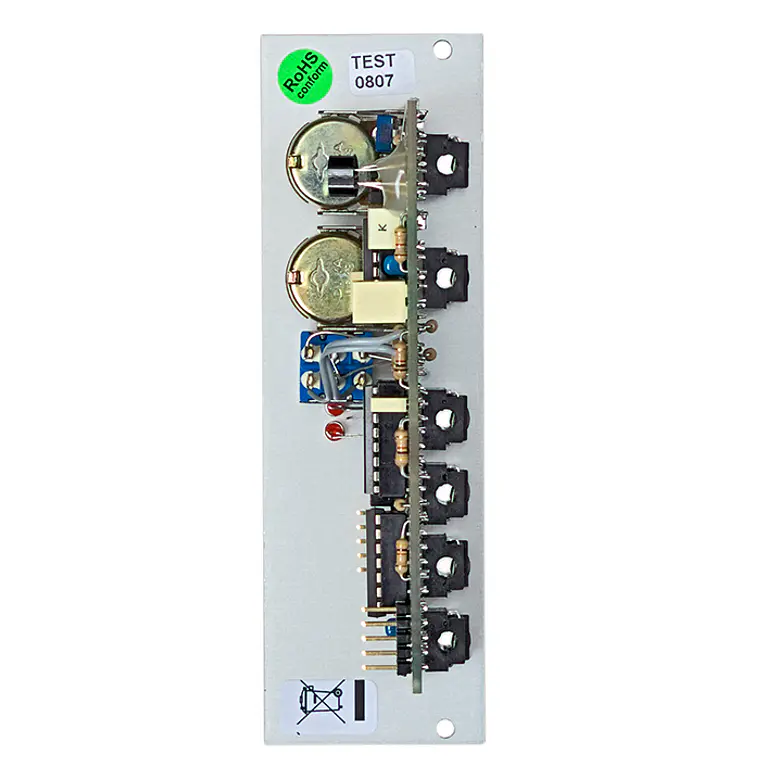

El núcleo del módulo es un circuito de cuadratura (quadrature circuit) que genera una señal sinusoidal y una de coseno con muy baja distorsión. La calidad de las señales de seno/coseno es mucho mejor que la generada por un convertidor de forma de onda (waveform converter) que utiliza una señal de diente de sierra (sawtooth) o triangular como punto de partida.
Los niveles de salida son de aproximadamente 5 Vss (+/-2.5V) pero se pueden ajustar internamente mediante un potenciómetro de ajuste (trimming potentiometer).
Aplicaciones típicas:
- Oscilador externo de seno/coseno para el desplazador de frecuencia A-126
- Modulaciones con formas de onda puras de seno/coseno
- Efectos de cuadratura/barberpole
- VCO experimental de seno/cosenoModulando.cl sintesis modular eurorack para todo Chile.
